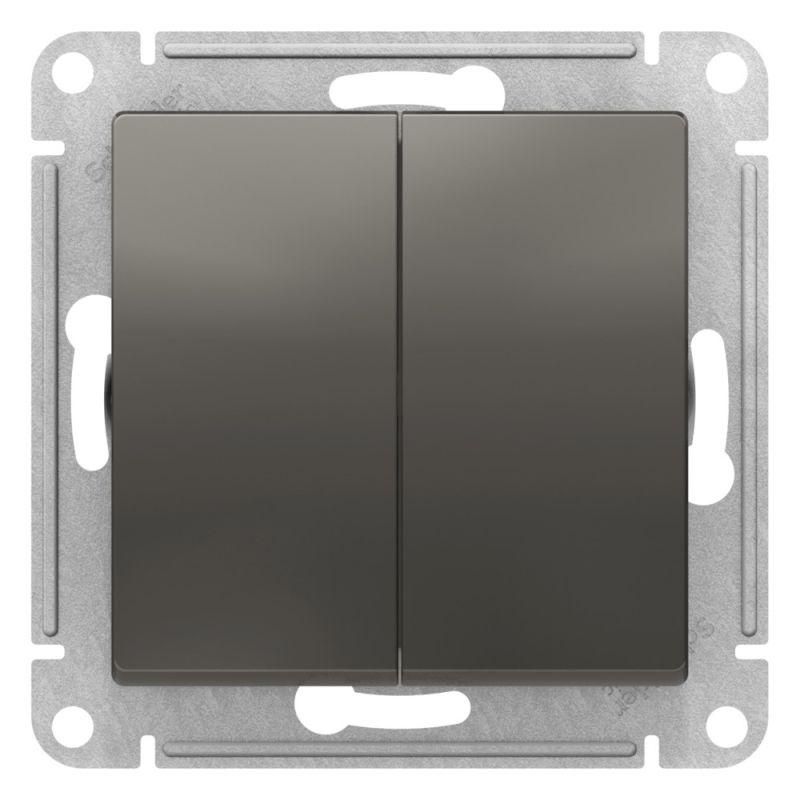

Переключатель перекрестный 2-кл. AtlasDesign 2хсх.7 10АХ механизм сталь SE ATN000973 APC

Переключатель перекрестный 2-клавишный Systeme Electric артикула atn000973 - это надёжный механизм для управления освещением из трёх и более мест, подходящий для скрытой установки в жилых и коммерческих помещениях. Механизм выполнен в стальной отделке, совместим с рамочной системой AtlasDesign и рассчитан на работу в бытовых сетях 220 В.

Назначение и область применения

Переключатель перекрестный 2-клавишный Systeme Electric используется в схемах управления светом, где требуется включать и выключать освещение из трёх и более точек - например, в длинных коридорах, многоэтажных домах, лестницах или больших залах. Каждая клавиша работает как самостоятельный переключатель, что позволяет реализовать сложные сценарии управления. Подходит для установки в квартирах, офисах, гостиницах и общественных зданиях.

Технические характеристики

• Номинальное напряжение: 220 В
• Номинальный ток: 10 А
• Количество клавиш: 2
• Тип управления: клавишный
• Степень защиты: IP20 - защита от доступа пальцами, но не от воды и пыли
• Габариты: 71×71×40 мм
• Материал корпуса: термопласт (ABS-пластик)
• Цвет: стальной
• Тип крепления: винтовое
• Способ монтажа: скрытый (в монтажную коробку)
• Подсветка: отсутствует
• Состав: безгалогенный материал
• Покрытие поверхности: необработанное

Совместимость и монтаж

Механизм предназначен для установки в монтажные коробки серии AtlasDesign. Совместим со всеми стандартными рамками этой системы. Для монтажа используются усиленные прямые лапки, которые плотно фиксируют устройство внутри коробки. Нельзя использовать с другими сериями - даже если размеры совпадают, форма креплений и защёлок отличается. Установка требует предварительного отключения питания. После вставки механизма в коробку затяните винты равномерно, чтобы избежать деформации корпуса.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутренней установки в сухих помещениях. IP20 обеспечивает базовую защиту от случайного контакта с токоведущими частями, но не предназначено для влажных зон (ванна, баня, бассейн). Отсутствие галогенов в составе материала снижает риск выделения токсичных веществ при перегреве. Соответствует нормам ЕС для электрооборудования класса I.

Преимущества

• Усиленные монтажные лапки обеспечивают прочную фиксацию в коробке, исключая люфт и шум при работе
• ABS-пластик устойчив к механическим повреждениям и длительному воздействию УФ-излучения - сохраняет внешний вид даже при ярком свете
• Двухклавишная конструкция даёт возможность управлять двумя группами нагрузок одновременно (например, основным и декоративным освещением)
• Стальная окраска гармонирует с современной интерьерной эстетикой и маскирует следы эксплуатации

Ограничения применения

• Не применяется во влажных и пыльных помещениях - IP20 недостаточно для кухни, ванной, подвала или производственных помещений
• Не поддерживает подсветку - нельзя заменить им переключатель с LED-индикацией без изменения схемы
• Не совместим с автоматическими системами управления (умный дом) без дополнительных модулей
• Не рекомендован для нагрузок выше 10 А - не используйте с мощными нагревателями, насосами или оборудованием >2,2 кВт

Примеры использования

• Управление светом в длинном коридоре: три точки - вход, середина, выход
• Освещение лестницы между этажами: включение снизу, выключение сверху, переключение на среднем пролёте
• Зональное управление в спальне: одна клавиша - потолочные светильники, вторая - ночник и бра
• Общественные зоны: холлы, фойе, торговые залы с несколькими входами

Практические советы

• При выборе переключателя проверьте тип схемы: этот механизм - именно перекрёстный, а не проходной. Его нужно устанавливать между двумя проходными переключателями
• Посадочный диаметр монтажной коробки должен быть 68–72 мм - идеально подходит для стандартных коробок AtlasDesign
• Не используйте силу при установке - пластик хрупкий. Если лапки не входят, проверьте правильность сборки коробки
• При замене старого устройства отключите питание и убедитесь, что провода правильно помечены - два перекрёстных контакта должны быть соединены с перемычками, а не с фазой
• Этот механизм можно сочетать с другими изделиями серии AtlasDesign - розетками, выключателями и рамками одного дизайна
