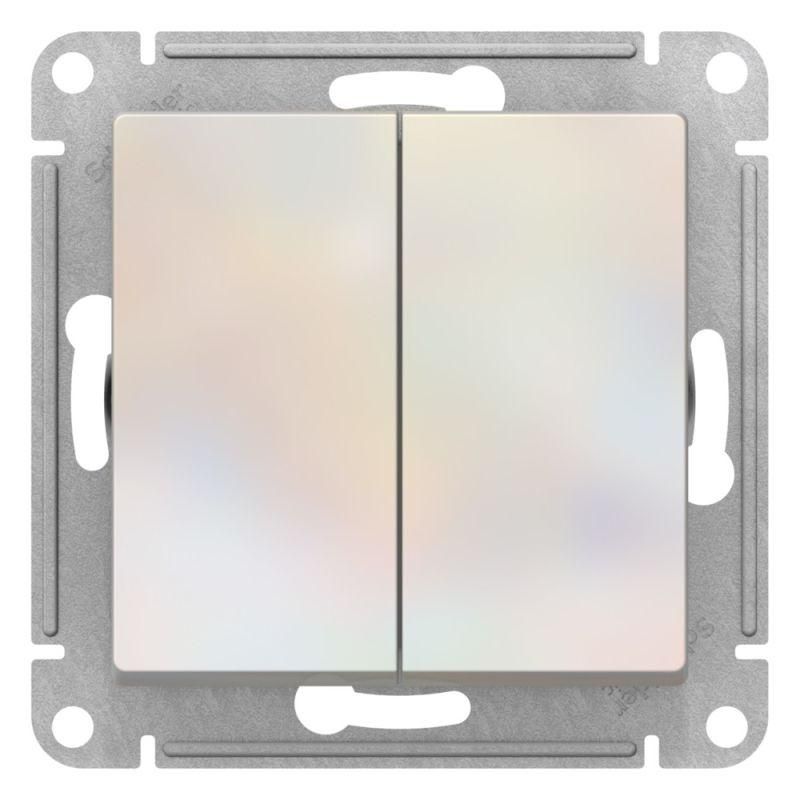

Переключатель перекрестный 2-кл. AtlasDesign 2хсх.7 10АХ механизм жемчуж. SE ATN000473 APC

Переключатель перекрестный 2-клавишный Systeme Electric артикула atn000473 - это надёжный механизм для управления освещением из трёх мест, подходящий для бытовых и коммерческих сетей 220–250 В. Модель из серии AtlasDesign отличается прочным корпусом, простой установкой и отсутствием подсветки, что делает её оптимальным решением там, где важна функциональность, а не декор.

Назначение и область применения

Этот переключатель предназначен для организации схем управления светом из трёх точек - например, в длинном коридоре, на лестнице или в спальне с выходами из двух дверей. Он работает в паре с двумя проходными переключателями. Подходит для постоянного подключения нагрузки до 10 А, то есть для ламп накаливания, светодиодных светильников, вытяжек и других устройств с аналогичной мощностью. Применяется в жилых домах, офисах, гостиницах и общественных зданиях.

Технические характеристики

• Номинальное напряжение: 220 В (совместим с сетями до 250 В)
• Номинальный ток: 10 А
• Количество клавиш: 2 (перекрёстный тип - 2 входа + 2 выхода)
• Способ монтажа: скрытый (встраивается в стену)
• Степень защиты: IP20 - защищён от прикосновений пальцами, но не от воды и пыли
• Габариты: 71×71×40 мм
• Материал корпуса: термопласт (ABS-пластик без галогенов)
• Цвет: белый, имитация жемчужного оттенка
• Подсветка: отсутствует
• Тип крепления: винтовое, с усиленными монтажными лапками
• Комплектация: механизм с защитной крышкой

Совместимость и монтаж

Механизм совместим со всеми стандартными монтажными коробками глубиной от 40 мм, соответствующими ГОСТ 28971. Для установки требуется предварительно подготовить нишу в стене, вставить механизм и закрепить его четырьмя винтами через усиленные лапки - они обеспечивают плотную фиксацию даже в слегка расшатанных коробках. Перед подключением обязательно отключите питание. Клеммы рассчитаны на провода сечением до 2,5 мм2. Обязательно используйте этот переключатель только в сочетании с двумя проходными переключателями - он не заменяет обычный одноклавишный.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутренней установки в сухих помещениях. Отсутствие галогенов в составе материала снижает риск выделения токсичных веществ при перегреве. Сертифицировано в рамках системы качества Systeme Electric, основанной на европейских стандартах IEC 60669. Не предназначено для использования во влажных зонах (ванная, бассейн, улица) из-за класса защиты IP20.

Преимущества

• Усиленные монтажные лапки - минимизируют люфт и повышают долговечность крепления
• Пластик ABS устойчив к царапинам и УФ-излучению - сохраняет внешний вид даже при частой эксплуатации
• Жемчужный оттенок легко сочетается с другими элементами серии AtlasDesign
• Простая схема подключения - не требует специальных знаний, если соблюдена последовательность с проходными переключателями
• Отсутствие подсветки исключает возможные помехи в работе LED-систем

Ограничения применения

• Не используется в условиях повышенной влажности - IP20 не обеспечивает защиту от брызг и пара
• Не подходит для управления мощными нагревательными приборами (более 2,2 кВт)
• Требует обязательного использования с двумя проходными переключателями - сам по себе не создаёт рабочую схему
• Не имеет индикации состояния - нельзя визуально определить, включен ли свет, если не установлены дополнительные индикаторы

Примеры использования

• Лестница между этажами - управление светом снизу, середине и сверху
• Длинный коридор с тремя выходами
• Спальня с двумя дверями и кроватью посередине
• Зал с несколькими входами - например, в ресторане или холле

Практические советы

• При выборе монтажной коробки проверьте, чтобы её глубина была не менее 40 мм - иначе механизм не войдёт полностью
• Не затягивайте винты слишком сильно - можно повредить пластиковые лапки
• Если планируете использовать светодиодные лампы, убедитесь, что их суммарная мощность не превышает 2,2 кВт (10 А × 220 В)
• Для удобства обслуживания рекомендуется делать метки на проводах перед отключением - схема перекрёстного переключателя требует точного следования полярности контактов
• Этот переключатель Systeme Electric atn000473 лучше всего применять в комплексе с другими изделиями серии AtlasDesign - так достигается единый стиль и гарантированная совместимость всех компонентов
