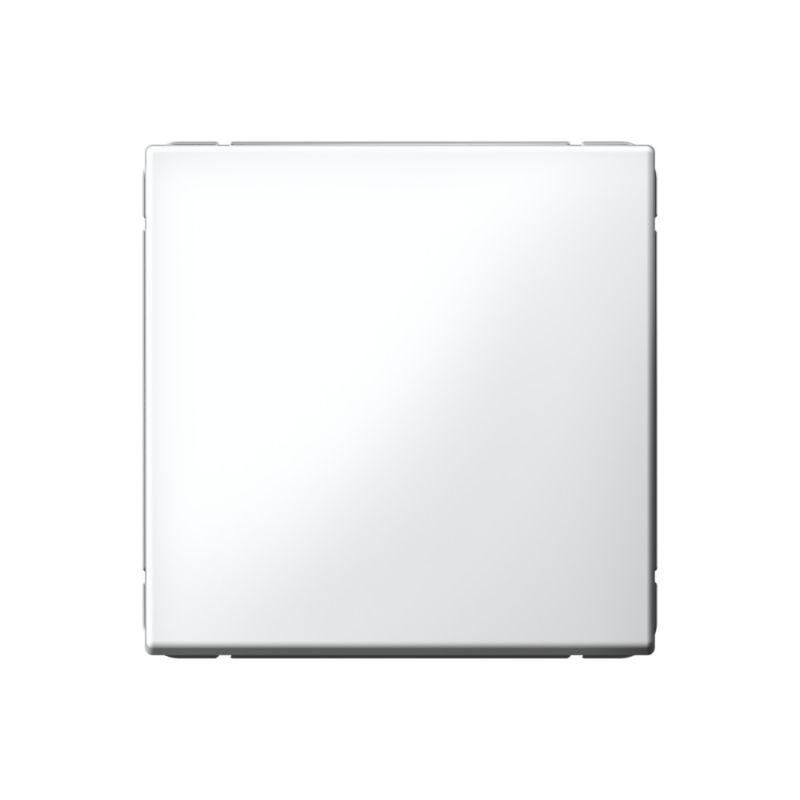

Переключатель перекрестный ArtGallery (сх. 7) 10AX бел. SE GAL000171 APC

Переключатель перекрестный SE (Потенциал) ArtGallery gal000171 - устройство для управления освещением из двух мест, рассчитанное на работу в бытовых и коммерческих сетях 250 В, 10 А. Подходит для скрытой установки в стену, совместим с другими элементами серии ArtGallery.

Назначение и область применения

Переключатель перекрестный SE (Потенциал) используется в схемах управления светом из двух точек - например, в длинном коридоре, на лестнице или в спальне с выходом из двух сторон. Он работает в паре с двумя проходными переключателями, чтобы замкнуть или разомкнуть цепь с любого места. Применяется в жилых домах, офисах, отелях и других помещениях, где требуется удобное управление освещением.

Технические характеристики

• Номинальный ток: 10 А - поддерживает нагрузку до 2,5 кВт при 250 В (например, несколько LED-светильников или одна мощная люстра)
• Номинальное напряжение: 250 В - соответствует стандартным сетям в России и странах СНГ
• Схема подключения: перекрестная (перекрёстный тип 7) - требует соединения с двумя проходными выключателями
• Количество клавиш: 1 - одноклавишное управление, простая операция
• Способ подключения: винтовые клеммы - надёжное и проверенное соединение проводов
• Габариты: 40,5×71×71 мм - стандартный размер для скрытой установки в подрозетник
• Материал корпуса: термопласт с ионами серебра - устойчив к деформации, обладает антибактериальным эффектом
• Степень защиты IP20 - защищён от прикосновений пальцами и крупной пыли, не предназначен для влажных помещений
• Цвет: белый, глянцевая отделка - сочетается с большинством интерьеров
• Не содержит галогенов - безопасен при горении, соответствует экологическим нормам

Совместимость и монтаж

Механизм SE (Потенциал) gal000171 предназначен для скрытой установки в стандартный подрозетник глубиной не менее 40 мм. Крепится винтами через боковые отверстия. Совместим с лицевыми пластинами серии ArtGallery - можно использовать любую декоративную рамку того же формата. Для работы в схеме “два места” необходимы два проходных переключателя (не входят в комплект). Не подходит для установки в открытую проводку или наружные коробки.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для внутренней электропроводки. IP20 исключает риск поражения током при случайном контакте с частями механизма. Отсутствие галогенов снижает выделение токсичных веществ при перегреве. Материал корпуса устойчив к возгоранию и соответствует классу самозатухания V-0 по UL94.

Преимущества

• Антибактериальная поверхность благодаря ионам серебра - особенно актуально для больниц, школ, детских учреждений
• Высокая прочность ABS-пластика - устойчив к царапинам, механическим воздействиям и длительному UV-воздействию
• Глянцевая поверхность легко моется, сохраняет внешний вид долгое время
• Соответствует дизайну серии ArtGallery - единый стиль с розетками, выключателями и светильниками
• Подтверждённый промышленный дизайн - награждён премией Минпромторга 2023

Ограничения применения

• Не предназначена для влажных помещений (ванна, баня, улица) - IP20 недостаточен для повышенной влажности
• Требует обязательного использования с двумя проходными переключателями - не работает самостоятельно
• Не имеет подсветки - в темноте невозможно найти клавишу без дополнительного освещения
• Не подходит для управления высокомощными нагрузками свыше 2,5 кВт - для таких задач нужен автоматический выключатель

Примеры использования

• Управление потолочным светом в спальне: один переключатель у входа, второй у кровати
• Освещение лестницы между этажами - включение/выключение снизу и сверху
• Длинный коридор в офисе или гостинице - доступ к свету с обоих концов
• Зона отдыха с двумя выходами - например, в холле дома с выходом в комнату и на террасу

Практические советы

• При монтаже используйте провода сечением не менее 1,5 мм2 - соответствует нагрузке 10 А
• Обязательно проверьте схему подключения перед сборкой: перекрёстный переключатель соединяется между двумя проходными
• Посадочный диаметр подрозетника - 68–70 мм; убедитесь, что он не меньше 60 мм
• Избегайте установки рядом с источниками тепла - перегрев может повредить пластик
• Для лучшей эстетики выбирайте лицевую панель ArtGallery того же цвета и стиля
