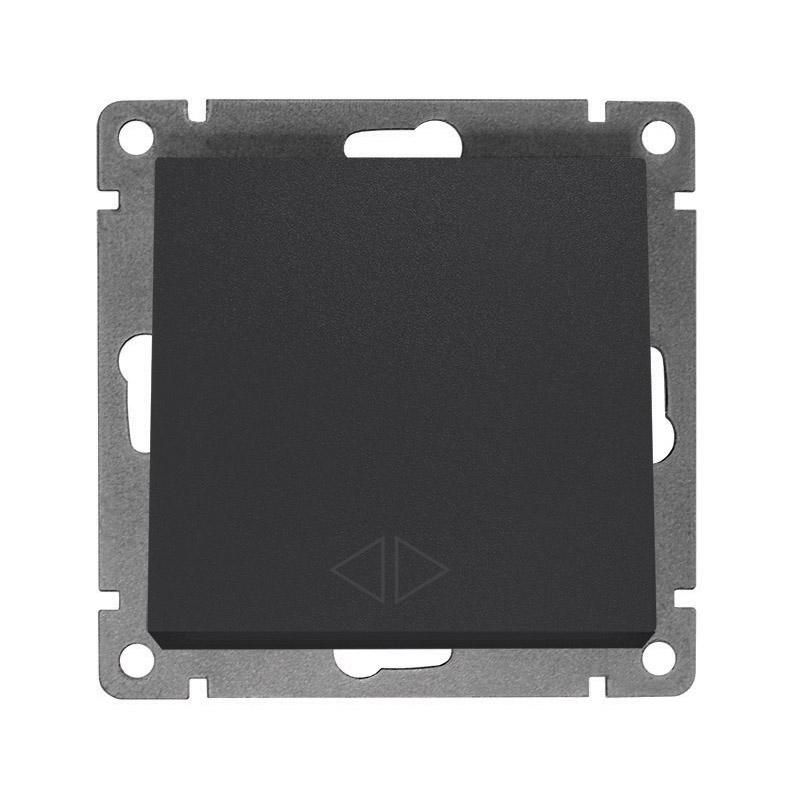

Переключатель перекрестный 1-кл. СП Афина 10А IP20 механизм графит UNIVersal A0024-Gr Союз

Выключатель перекрестный одноклавишный 10А 220В механизм графит из серии «Афина» от бренда Universal предназначен для управления освещением из трёх и более мест - например, в длинных коридорах, на лестницах или в больших помещениях. Механизм совместим с другими элементами серии «Афина» и легко интегрируется в единый дизайн интерьера.

Назначение и область применения

Перекрёстный выключатель используется в схемах управления светом с трёх и более точек. Он работает в паре с двумя проходными выключателями - один на входе, второй на выходе, а этот - между ними. Подходит для жилых домов, офисов, общественных зданий, где требуется удобное управление освещением с нескольких точек: например, в коридоре, на лестнице, в спальне с выходом на балкон.

Технические характеристики

• Номинальный ток: 10 А
• Номинальное напряжение: 220 В
• Тип механизма: перекрёстный, одноклавишный
• Цвет корпуса: графит (матовый, тёмно-серый)
• Материал: термостойкий пластик, соответствует требованиям ТР ТС 004/2011 и ТР ТС 037/2016
• Стандарт установки: 68x68 мм (универсальный монтажный короб)

Совместимость и монтаж

Механизм совместим со всеми рамками и коробками серии «Афина». Устанавливается в стандартную монтажную коробку глубиной не менее 40 мм. Для работы необходима схема с двумя проходными выключателями - он сам не работает автономно. Подключение выполняется по схеме: два контакта - входящий и исходящий провода от одного проходного, два других - к другому проходному. Направление переключения не имеет значения - устройство не полярно.

Безопасность и стандарты

Выключатель перекрестный одноклавишный 10А 220В механизм графит сертифицирован по ТР ТС 004/2011 (безопасность низковольтного оборудования) и ТР ТС 037/2016 (ограничение опасных веществ). Соответствие гарантирует безопасность при длительной нагрузке до 10 А и отсутствие в составе свинца, кадмия и других запрещённых материалов.

Преимущества

• Графитовый цвет хорошо сочетается с современными интерьерами - минимализм, хай-тек, скандинавский стиль
• Изделие из серии «Афина» обеспечивает единую эстетику при использовании с другими элементами: розетками, диммерами, рамками
• Механизм выполнен из прочного термостойкого пластика - устойчив к нагреву при работе с нагрузкой 10 А
• Легко заменяется на аналогичный механизм без переделки штроб

Ограничения применения

• Не применяется самостоятельно - требует обязательного наличия двух проходных выключателей в цепи
• Не рассчитан на управление мощностью выше 2,2 кВт (при 220 В)
• Не предназначена для влажных помещений без защиты IP44+ - в ванной, бане, на улице нужна дополнительная герметизация
• Не поддерживает автоматическое или дистанционное управление - только механическое переключение

Примеры использования

• Управление светом в длинном коридоре: выключатель у входа - проходной, в середине - перекрёстный, у выхода - проходной
• Освещение лестницы: три точки - первый этаж, площадка, второй этаж
• Спальня с выходом на балкон: выключатель у кровати, у двери, и ещё один у балконной двери

Практические советы

• При замене старого перекрёстного выключателя проверьте схему подключения - часто ошибочно меняют его на обычный, что ломает всю систему
• Выбирая рамку, убедитесь, что она подходит именно к механизму серии «Афина» - другие серии могут иметь другой крепёж
• При монтаже используйте клеммы с надёжным зажимом - ток 10 А требует плотного контакта
• Если планируете использовать с LED-светильниками, убедитесь, что они совместимы с механическими выключателями - большинство работают без проблем
