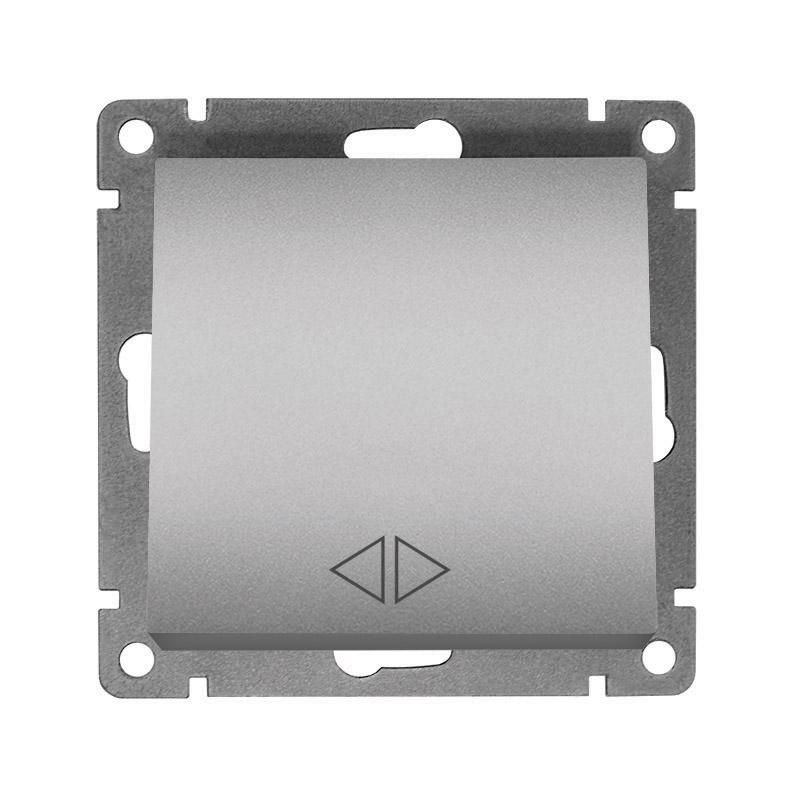

Переключатель перекрестный 1-кл. СП Афина 10А IP20 механизм серебро UNIVersal A0024-S Союз

Выключатель перекрестный одноклавишный 10А 220В механизм серебро (еврослот) IP20 UNIVersal - элемент управления освещением в сложных схемах, где требуется включение/выключение из трёх и более мест. Принадлежит к серии «Афина» от бренда Universal, сочетает надёжную механику, минималистичный дизайн и совместимость со стандартными еврослотами.

Назначение и область применения

Перекрёстный выключатель используется в схемах управления светом из трёх и более точек - например, в длинных коридорах, многоэтажных домах, лестницах или больших залах. Он работает в паре с двумя проходными выключателями. Механизм предназначен для скрытой установки в подрозетник, подходит для жилых, офисных и общественных помещений. Цвет «серебро» легко сочетается с другими элементами серии «Афина».

Технические характеристики

• Номинальное напряжение: 220 В - рассчитан на бытовую сеть переменного тока;
• Номинальный ток: 10 А - допустимая нагрузка до 2,2 кВт (например, несколько светодиодных ламп или одна мощная люстра);
• Количество клавиш: 1 - управление одним световым контуром;
• Количество полюсов: 1 - коммутирует один фазовый провод;
• Степень защиты: IP20 - защищён от контакта с пальцами и мелкими предметами, но не от воды и пыли; не подходит для влажных помещений;
• Материал корпуса: АБС-пластик - прочный, термостойкий, не поддерживающий горение;
• Максимальное сечение кабеля: 2,5 мм2 - подходит для медных проводов классической толщины в бытовых сетях;
• Цвет: серебро - матовое декоративное покрытие, не царапается при регулярной уборке;
• Тип крепления: в распор и на шурупы - обеспечивает плотную фиксацию в подрозетнике;
• Диапазон рабочих температур: от +1C до +35C - не рекомендуется для установки в неотапливаемых помещениях зимой.

Совместимость и монтаж

Механизм совместим со всеми стандартными подрозетниками Евро (диаметр 68 мм) и рамками серии «Афина». Устанавливается исключительно в скрытую проводку. Для работы в схеме с тремя точками управления необходимы два проходных выключателя (не входят в комплект). Подключение выполняется по схеме: входной фазный провод - на общий контакт одного проходного выключателя, выход - на общий контакт второго, между собой они соединяются двумя перемычками через перекрёстный выключатель. Обязательно отключите питание перед монтажом.

Безопасность и стандарты

Изделие соответствует требованиям ТР ТС 004/2011 (безопасность низковольтного оборудования) и ТР ТС 037/2016 (ограничение вредных веществ). Прошло лабораторные испытания на теплостойкость, ударопрочность и электробезопасность. Сертифицировано для использования в России и странах ЕАЭС.

Преимущества

• Геометричный дизайн серии «Афина» - гармонично вписывается в современные интерьеры;
• Механизм с чётким ходом клавиши - снижает риск случайного включения/выключения;
• Фиксация на шурупах и в распор - предотвращает люфт и деформацию после многократного использования;
• Совместимость с другими модулями серии «Афина» - можно собирать единый стиль в одной комнате (розетки, диммеры, выключатели).

Ограничения применения

• Не применяется в помещениях с высокой влажностью (ванна, баня, бассейн) - степень защиты IP20 недостаточна;
• Не подходит для установки при температуре ниже +1C - материал становится хрупким, возможны трещины;
• Не предназначена для управления нагрузкой выше 10 А - превышение вызывает перегрев и выход из строя;
• Требует обязательного наличия двух проходных выключателей - сам по себе не создаёт полноценную схему управления.

Примеры использования

• Управление светом в длинном коридоре: три точки - вход, середина, выход;
• Лестница между этажами: выключатель у входа, на площадке и у спальной комнаты;
• Зал с несколькими выходами - удобство включения света с любого направления;
• Офисные помещения с зонированием - свет в conference room включается с нескольких дверей.

Практические советы

• При замене старого выключателя проверьте тип схемы - перекрёстный нельзя использовать вместо обычного или проходного;
• Выбирайте кабель сечением не более 2,5 мм2 - больший диаметр не войдёт в клеммы;
• При сборке схемы используйте маркировку проводов - путаница в подключении часто приводит к отказу системы;
• Для долговечности не затягивайте клеммы слишком сильно - повреждается пластик и контактная группа;
• Серия «Афина» от Universal имеет унифицированные рамки - выбирайте подходящий цвет и фактуру заранее, чтобы избежать несоответствия.
