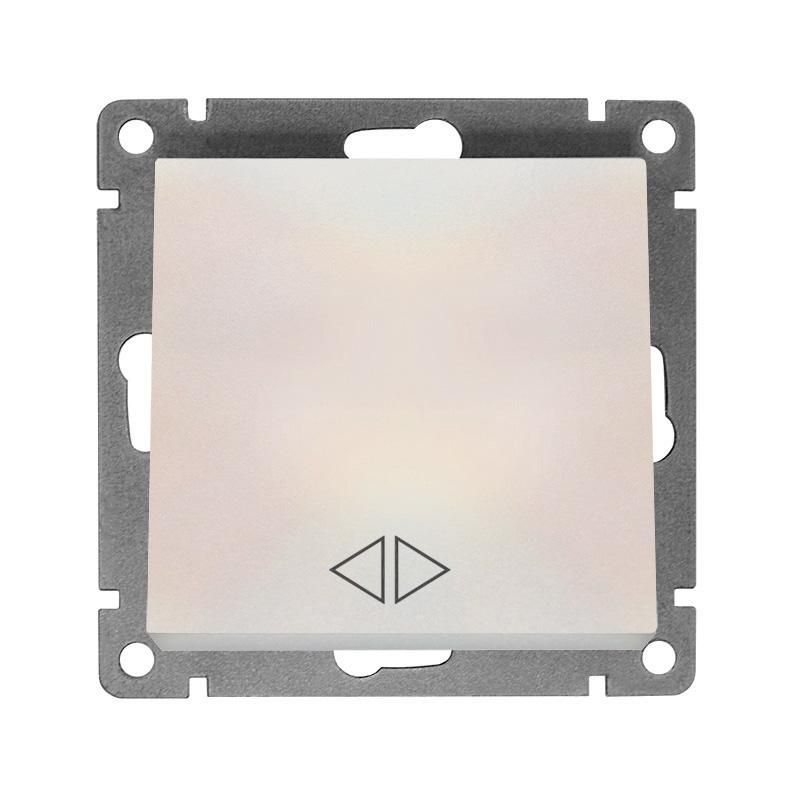

Переключатель перекрестный 1-кл. СП Афина 10А IP20 механизм жемчуж. UNIVersal A0024-Obr Союз

Выключатель перекрестный одноклавишный 10А 220В, механизм жемчуг (еврослот) UNIVersal - элемент управления освещением в сложных схемах, где требуется включение/выключение одного светильника из трёх и более точек. Принадлежит к серии «Афина» от бренда Universal, сочетает надёжную работу и элегантный дизайн для интерьера.

Назначение и область применения

Выключатель перекрестный используется в схемах управления освещением с тремя и более местами включения - например, в длинных коридорах, многоэтажных домах, на лестницах или в больших залах. Он работает совместно с двумя проходными выключателями, позволяя включать и выключать свет из любого удобного места. Подходит для бытовых и офисных помещений, где важна функциональность и стиль.

Технические характеристики

• Номинальное напряжение: 220 В - рассчитан на стандартную сетевую нагрузку в России и странах СНГ
• Номинальный ток: 10 А - способен выдерживать нагрузку до 2,2 кВт (например, несколько LED-светильников или одна мощная люстра)
• Количество клавиш: 1 - управление одним цепью освещения
• Количество полюсов: 1 - коммутация одной фазной линии
• Степень защиты: IP20 - защищён от контакта с пальцами и мелкими предметами, но не предназначен для влажных помещений
• Материал корпуса: АБС-пластик - прочный, ударостойкий, не поддерживающий горение
• Максимальное сечение кабеля: 2,5 мм2 - подходит для медных проводов стандартной домашней проводки
• Диапазон рабочих температур: от +1C до +35C - рекомендован для установки в отапливаемых помещениях, не подходит для холодных участков (чердаки, улица)
• Цвет: Перламутровый - матовый, благородный оттенок, соответствует дизайну серии «Афина»
• Тип крепления: В распор и на шурупах - обеспечивает плотную фиксацию в монтажной коробке
• Тип серии: Рамочная - совместим с рамками серии «Афина»
• Защитное покрытие: Декоративное - не требует дополнительной отделки, легко моется

Совместимость и монтаж

Выключатель перекрестный UNIVersal a0024-obr предназначен для скрытого монтажа в стандартные монтажные коробки глубиной не менее 40 мм. Совместим с другими устройствами серии «Афина» - можно использовать одинаковые рамки и механизмы для единого стиля. Для работы в схеме с тремя точками управления необходимы два проходных выключателя и один перекрёстный. Монтаж выполняется после предварительного отключения питания. Подключение осуществляется к клеммам L1, L2, L3 согласно схеме, указанной на корпусе устройства. Не допускается использование с кабелями большего сечения - это может повредить контактные группы.

Безопасность и стандарты

Изделие соответствует требованиям ТР ТС 004/2011 (безопасность низковольтного оборудования) и ТР ТС 037/2016 (ограничение вредных веществ). Прошло лабораторные испытания на тепловой и механический износ. Материал корпуса самозатухающий, что снижает риск возгорания при перегрузках.

Преимущества

• Эргономичная форма клавиши - мягко нажимается, без усилий
• Механизм с еврослотом - совместим с большинством декоративных рамок европейского стандарта
• Перламутровый цвет - маскирует следы пыли и потёртостей, сохраняет внешний вид долгое время
• Фиксация на распор и шурупы - исключает люфт и смещение при активном использовании
• Совместимость со всей серией «Афина» - возможность создания гармоничного интерьера с розетками, диммерами и телекоммуникационными модулями

Ограничения применения

• Не применяется во влажных помещениях (ванная, баня, бассейн) - степень защиты IP20 недостаточна
• Не подходит для установки в неотапливаемых зонах - температурный диапазон ограничен (+1…+35 C)
• Требует обязательного использования с проходными выключателями - самостоятельное применение невозможно
• Не предназначена для управления высокомощными нагрузками свыше 2,2 кВт - для этого нужны устройства на 16 А

Примеры использования

• Лестница в двухэтажном доме: включение света у входа, выключение на втором этаже, переключение в середине лестницы через перекрёстный выключатель
• Длинный коридор: три точки управления - у входа, в середине и у выхода
• Спальная комната с двумя выходами: выключатель у кровати, у двери и перекрёстный в нише
• Офисный зал с несколькими зонами освещения - управление группой светильников из нескольких точек

Практические советы

• При замене старого выключателя проверьте тип схемы - перекрёстный нельзя подключить вместо обычного
• Выбирайте рамки серии «Афина» того же цвета - перламутровый оттенок лучше всего сочетается с белым и бежевым интерьером
• При монтаже используйте только медные провода сечением до 2,5 мм2 - алюминий или слишком толстый кабель вызывают нагрев и выход из строя
• Не закручивайте шурупы с избыточным усилием - это может деформировать пластиковую основу
• Для комплексного решения интерьера - комбинируйте этот выключатель с розетками USB и диммерами из той же серии
