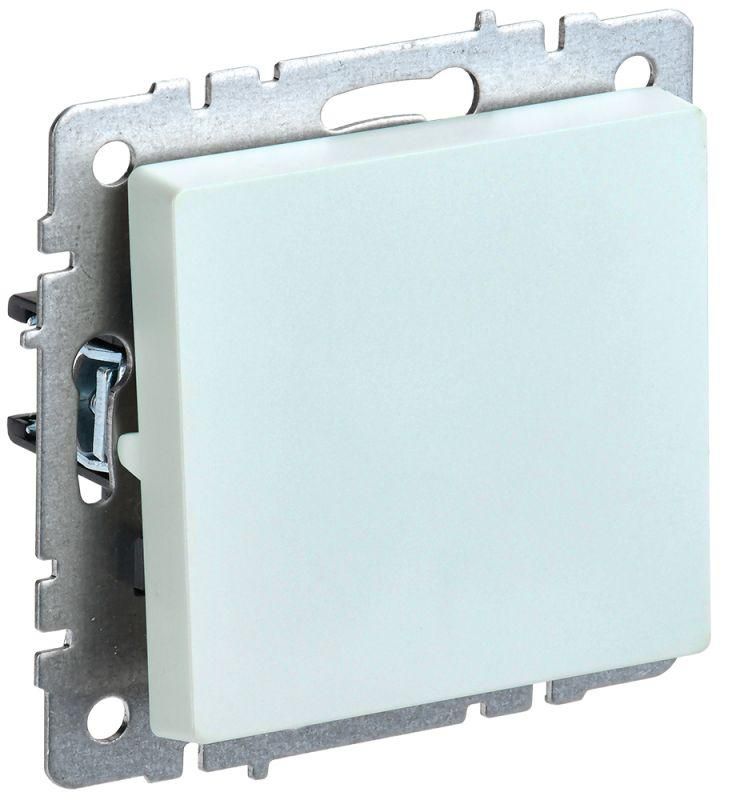

Выключатель перекрестный 1-кл. СП BRITE 10А ВС10-1-3-БрЖ механизм жемчуж. IEK BR-V13-0-10-K36

Выключатель одноклавишный перекрестный 10А ВС10-1-3-БрЖ жемчужный от бренда IEK - это элемент управления освещением для схем с несколькими точками включения, совмещённый с элегантным дизайном серии BRITE. Подходит для скрытой установки в жилых и офисных помещениях.

Назначение и область применения

Выключатель одноклавишный перекрестный 10А ВС10-1-3-БрЖ жемчужный используется в схемах управления светом из трёх и более мест - например, в длинных коридорах, лестницах или спальнях с двумя входами. Он работает в паре с проходными выключателями, позволяя включать и выключать свет с любого пункта. Применяется в квартирах, домах, гостиницах, офисах и других объектах с комбинированной системой освещения.

Технические характеристики

• Номинальное напряжение: 230 В - рассчитан на стандартную бытовую сеть в России и странах СНГ
• Номинальный ток: 10 А - способен управлять нагрузкой до 2,3 кВт (например, несколько светодиодных ламп или одна мощная люстра)
• Одна клавиша - простое управление одним направлением цепи
• Схема подключения: перекрестный переключатель - требует соединения с двумя проходными выключателями
• Степень защиты IP20 - защищает от контакта с пальцами и крупными предметами, но не от воды и пыли; предназначен только для внутренней установки
• Материал корпуса: пластик - устойчивый к механическим воздействиям, не проводит ток
• Цвет: жемчужный матовый - сочетается с другими элементами серии BRITE, маскирует следы от пальцев
• Способ подключения: винтовые клеммы - надёжное соединение с медными проводами сечением до 2,5 мм2
• Количество модулей: 1 - занимает один стандартный модуль в распределительной коробке
• Климатическое исполнение У3 - работает при температуре от −10C до +40C, подходит для большинства помещений в средней полосе России
• Срок службы: 10 лет - при соблюдении условий эксплуатации

Совместимость и монтаж

Выключатель одноклавишный перекрестный 10А ВС10-1-3-БрЖ жемчужный совместим с другими изделиями серии BRITE и монтируется в стандартные металлические или пластиковые подрозетники глубиной не менее 45 мм. Крепится на два распорных элемента и два самореза - обеспечивает плотную фиксацию без люфта. Для работы требуется минимум три устройства: два проходных и один перекрестный. Нельзя использовать как обычный выключатель - он не замыкает/размыкает цепь напрямую, а меняет её маршрут.

Безопасность и стандарты

Соответствует требованиям ГОСТ Р 50030.2–2019 и IEC 60669-1. Материалы корпуса соответствуют нормам горючести UL94 V-2. Отсутствие подсветки исключает риск мерцания и помех в чувствительных электронных системах. IP20 позволяет применять устройство только во внутрипомещенческом варианте - не для ванных комнат, бассейнов или улицы.

Преимущества

• Матовая отделка поверхности снижает блики и хорошо сочетается с современным интерьером
• Комплектация «механизм с накладкой» - позволяет легко менять цвет лицевой части без замены всего механизма
• Фирменная серия BRITE от IEK гарантирует долговечность и единый стиль при массовой закупке
• Винтовые клеммы обеспечивают прочное соединение даже при многократных демонтажах
• Низкая стоимость при сохранении качества материалов и сборки

Ограничения применения

• Не подходит для влажных помещений - IP20 не защищает от брызг и пара
• Требует обязательного наличия двух проходных выключателей - нельзя использовать самостоятельно
• Не имеет подсветки - неудобен в темноте, если нет автономного освещения рядом
• Не совместим с умными системами - не поддерживает Wi-Fi, Zigbee или другие протоколы автоматизации
• Максимальная нагрузка 10 А - не годится для управления мощными нагревателями, насосами или двигателями

Примеры использования

• Лестница между этажами: выключатель у входа, второй - внизу, третий - вверху
• Длинный коридор: включение света у одного конца, выключение у другого
• Спальня с двумя выходами: один выключатель у двери, другой - у кровати
• Зал с несколькими входами: удобно управлять освещением с любой точки

Практические советы

• При монтаже проверьте сечение провода - не используйте жилы больше 2,5 мм2, чтобы не повредить клеммы
• Обязательно отключите питание перед подключением - перекрестные схемы сложнее обычных, ошибки могут вызвать короткое замыкание
• Выбирайте выключатель одноклавишный перекрестный 10А ВС10-1-3-БрЖ жемчужный в комплекте с аналогичными изделиями серии BRITE - так будет единый стиль и совпадут размеры
• При замене старого выключателя убедитесь, что ваша схема действительно требует перекрестного типа - часто путают его с проходным
• Для больших проектов заказывайте сразу несколько экземпляров - партии могут отличаться по оттенку жемчужного цвета
