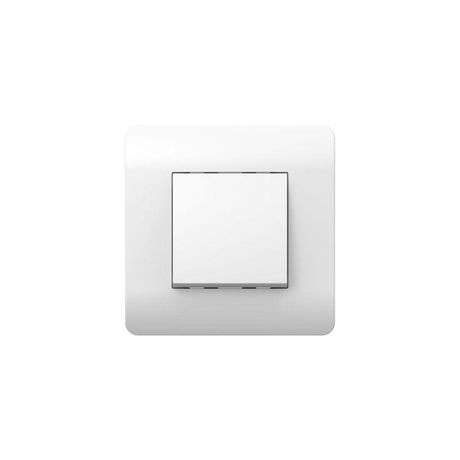

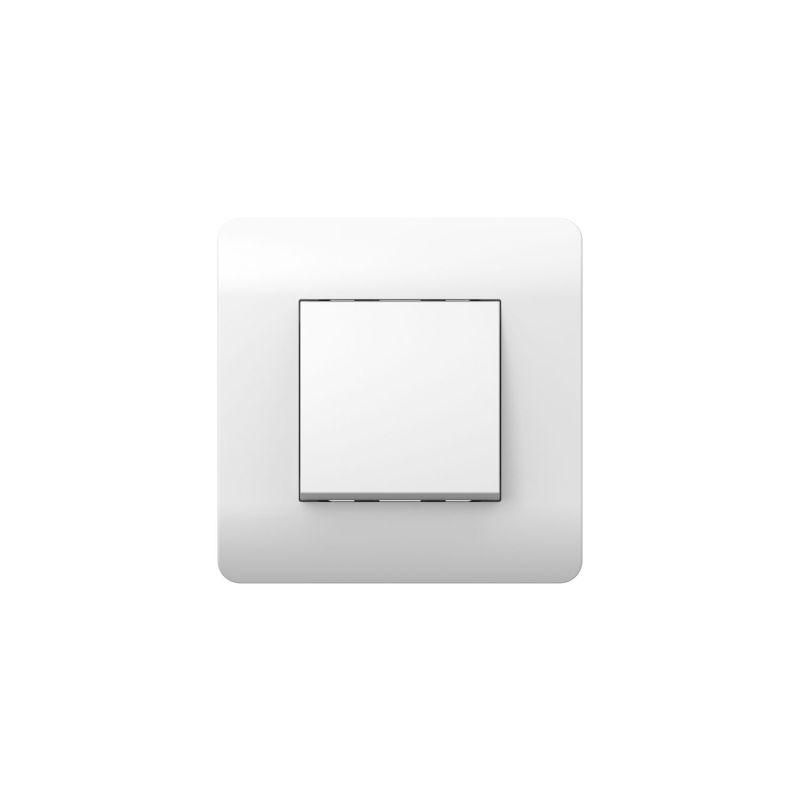

Переключатель перекрестный 1-клавишный, 10А, белый(NEW3-E) | 431517 CHINT

Переключатель перекрестный 1-клавишный CHINT 431517 предназначен для коммутации освещения в схемах с несколькими точками управления - например, на лестницах, длинных коридорах или спальнях с двумя входами. Модель выполнена из прочного поликарбоната, рассчитана на работу в бытовых и легкопромышленных сетях до 250 В.

Назначение и область применения

Этот переключатель используется в схемах, где требуется управлять одним светильником из двух или более мест. Отличается от обычного проходного тем, что соединяет два проходных переключателя между собой, формируя цепочку управления. Подходит для жилых помещений, офисов, гостиниц и объектов с аналогичной схемой освещения. Не применяется для управления нагрузками выше 10 А - например, мощными нагревателями или двигателями.

Технические характеристики

• Номинальный ток: 10 А - допустимая нагрузка для ламп, светодиодных светильников и других устройств суммарной мощностью до 2,5 кВт при 250 В;
• Номинальное напряжение: 250 В - соответствует стандартным сетям 220–240 В в России и странах СНГ;
• Тип управления: одноклавишная кнопка - простое механическое включение/выключение;
• Количество клавиш: одна - управление одной группой нагрузки;
• Степень защиты: IP20 - защищён от доступа пальцев и твёрдых предметов, но не от воды и пыли; подходит только для внутренней установки;
• Материал корпуса: поликарбонат - устойчив к ударным нагрузкам, не горит, сохраняет форму при перегреве;
• Цвет: белый - сочетается с большинством интерьерных решений и стандартными рамками.

Совместимость и монтаж

Устанавливается в стандартную глубокую подрозетник с диаметром 68 мм, типичную для скрытой проводки. Совместим с другими изделиями серии NEW3-E от CHINT - одинаковые размеры и клеммы позволяют заменить старые модели без переделки штроб. Кабели подключаются к зажимам с винтовым креплением - рекомендуется зачищать жилы на 8–10 мм. Для работы в схеме перекрёстного управления необходимы ещё два проходных переключателя. Не совместим с системами автоматизации (Smart Home) без внешних модулей.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50345 и IEC 60669-1. Компоненты сертифицированы для работы в условиях нормальной влажности и температур от –25 C до +40 C. Нагрузка не должна превышать 10 А - превышение вызывает перегрев контактов и риск возгорания.

Преимущества

• Высокая надёжность контактов благодаря медному сплаву с серебряным покрытием - снижает вероятность подгорания даже при частом использовании;
• Жёсткий корпус из поликарбоната предотвращает деформацию при затяжке рамки;
• Чёткая фиксация клавиши - минимизирует случайные срабатывания;
• Легко интегрируется в существующие системы управления освещением без доработки проводки.

Ограничения применения

• Не предназначен для влажных помещений - IP20 не обеспечивает защиту от брызг и пара;
• Не подходит для управления нагрузками выше 2,5 кВт - например, мощными тепловыми завесами или насосами;
• Требует наличия двух проходных переключателей для полноценной работы - сам по себе не создаёт схему управления;
• Не имеет индикации состояния - нельзя определить, включен ли свет, не глядя на источник освещения.

Примеры использования

• Управление светом в длинном коридоре - выключатель у входа, перекрёстный в середине, второй проходной у выхода;
• Освещение в спальне - включить свет у двери, выключить у кровати через перекрёстный элемент;
• Лестница между этажами - три точки управления: первый этаж, площадка, второй этаж.

Практические советы

• При монтаже проверьте соответствие цветовой маркировки проводов - L, L1, L2 должны быть правильно распределены согласно схеме;
• Не используйте этот переключатель как проходной - он работает только в цепочке между двумя проходными;
• Если планируете заменить старый переключатель, сравните размеры подрозетника - CHINT NEW3-E имеют стандартные габариты, но отличаются от некоторых импортных моделей;
• Для долгой службы избегайте частых включений при максимальной нагрузке - лучше использовать схему с меньшим числом управляемых ламп.
