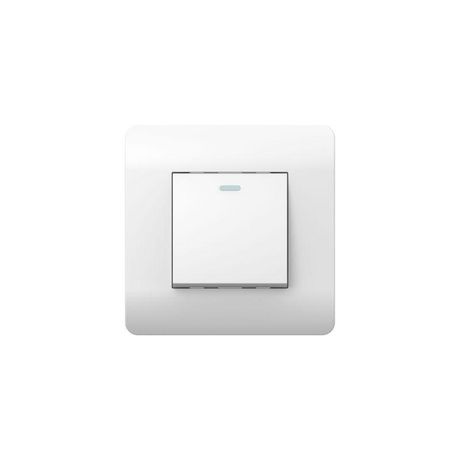

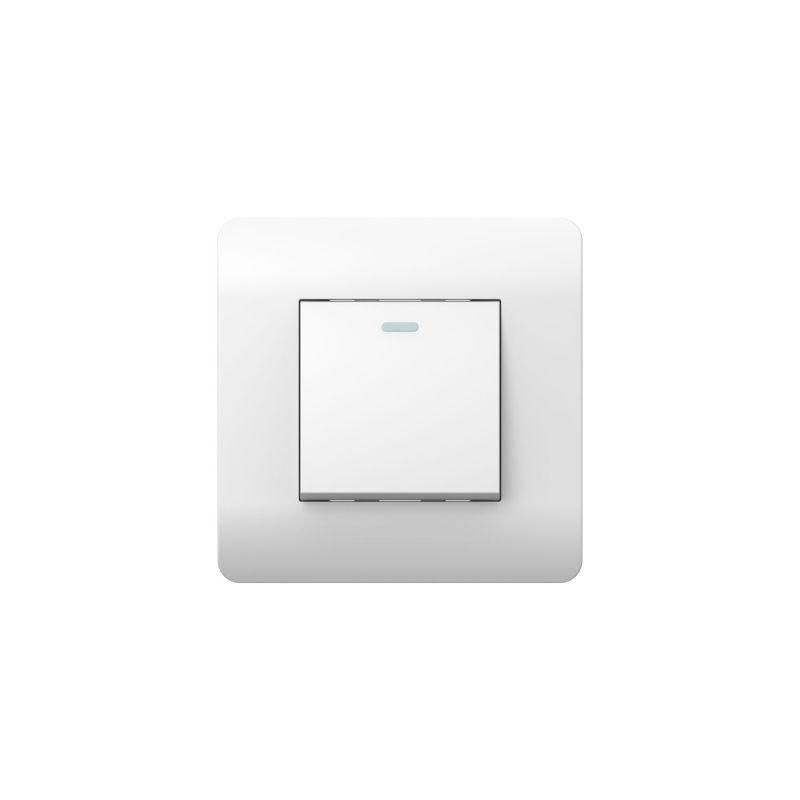

Переключатель перекрестный 1-клавишный с подсветкой, 10А, белый(NEW3-E) | 431523 CHINT

Переключатель перекрестный 1-клавишный 10А с подсветкой белый от бренда CHINT в серийной линейке NEW3-E предназначен для управления освещением из трёх и более мест, например, на лестницах, длинных коридорах или в спальнях с двумя выходами. Подсветка клавиши упрощает поиск выключателя в темноте.

Назначение и область применения

Этот переключатель используется в схемах много управления светом - когда один источник света контролируется тремя и более точками. Он работает совместно с двумя проходными переключателями, образуя так называемую “систему перекрёстного управления”. Применяется в жилых домах, офисах, гостиницах, общественных зданиях. Особенно удобен там, где важно включить/выключить свет, не возвращаясь назад - например, у входа и выхода из комнаты или на каждом этаже лестницы.

Технические характеристики

• Тип: перекрестный (перекрёстный), однокнопочный
• Номинальный ток: 10 А
• Рабочее напряжение: до 250 В переменного тока
• Подсветка: светодиодная, встроена в клавишу
• Цвет корпуса: белый
• Материал: самозатухающий пластик, соответствует требованиям UL94 V-2
• Степень защиты IP20 - защищён от доступа пальцев, но не от воды и пыли

Совместимость и монтаж

Perеключатель перекрестный 1-клавишный 10А с подсветкой белый совместим со всеми стандартными установочными коробками глубиной 40–45 мм. Монтируется в штробу или на поверхность через рамку 86x86 мм. Для работы требуется подключение трёх проводов: два - от проходных выключателей, один - фазовый вход. Клеммы рассчитаны на медные провода сечением 0,5–2,5 мм2. Установка требует знания принципа перекрёстного управления - рекомендуется использовать схему от производителя. Не заменяет проходной выключатель!

Безопасность и стандарты

Изделие соответствует международным нормам безопасности IEC 60669-1 и имеет внутреннюю сертификацию CHINT. Напряжение 250 В позволяет применять устройство в бытовых сетях 220–240 В. Отсутствие защиты от влаги (IP20) исключает использование во влажных помещениях - банях, туалетах, на улице.

Преимущества

• Удобная подсветка клавиши - видно положение выключателя даже ночью
• Чёткий механический щелчок - обеспечивает уверенное управление
• Высокая надёжность контактов - рассчитана на 10 000 циклов включения/выключения
• Совместим с другими изделиями серии NEW3-E - можно собирать единый стиль интерьера

Ограничения применения

• Не применяется самостоятельно - обязательно нужен парный комплект из двух проходных выключателей
• Запрещено использовать в условиях повышенной влажности, пыли, на улице - IP20 недостаточно
• Не предназначен для управления мощностью выше 2,3 кВт (при 230 В)
• Не поддерживает автоматизацию, смарт-функции, dimmer-регулирование

Примеры использования

• Лестница в три этажа: выключатель у входа, перекрёстный на втором этаже, второй проходной на третьем
• Длинный коридор с двумя выходами: проходной - у одного конца, перекрёстный - посередине, ещё один проходной - у другого
• Спальня с двумя дверями: проходной у каждой двери + перекрёстный возле кровати

Практические советы

• При монтаже проверьте цвета проводов - в старых системах они могут отличаться от современной расцветки L/N/PE
• Обязательно отключите питание перед работой - даже при выключенном свете возможна фаза на одном из проводов
• Выбирайте подходящую рамку - для WHITE-варианта лучше всего сочетаются элементы серии NEW3-E
• Если подсветка горит постоянно - возможно, неверно подсоединены провода; проверьте схему подключения
• Поездка на 60 мм - типичный посадочный размер, но всегда сверьтесь с вашими установочными коробками
