Переключатель перекрестный 1-клавишный с подсветкой, 10А, черный(NEW3-E) | 431471 CHINT

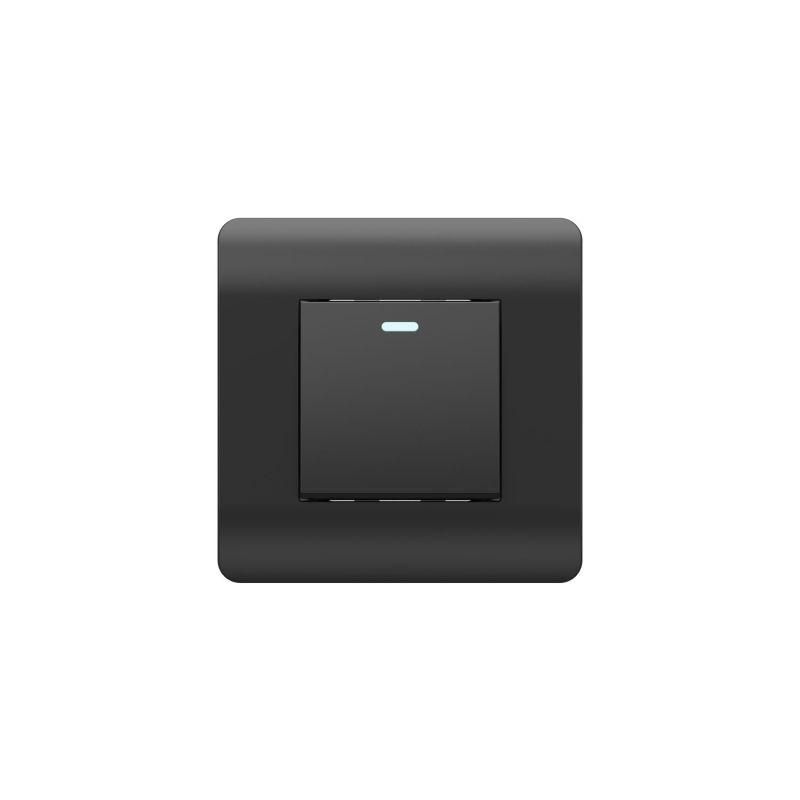

Переключатель перекрестный 1-клавишный 10А с подсветкой черный от бренда CHINT в серии NEW3-E предназначен для управления освещением из трёх и более мест - например, в длинных коридорах, на лестницах или в больших комнатах. Подсветка клавиши упрощает поиск выключателя в темноте.

Назначение и область применения

Этот переключатель используется в схемах с несколькими точками управления одним светильником - когда один перекрестный выключатель соединён между двумя проходными. Применяется в жилых домах, офисах, общественных зданиях и на объектах с длинными проходами. Отличается от обычного одноклавишного тем, что имеет четыре контакта вместо двух - позволяет менять направление тока в цепи.

Технические характеристики

• Номинальный ток: 10 А
• Напряжение: до 250 В переменного тока
• Тип: перекрестный (перекидной), 1-клавишный
• Подсветка: да, светодиодная, работает при отключенном состоянии
• Цвет корпуса: чёрный
• Монтаж: встраиваемый, в стандартную установочную коробку 68x68 мм
• Степень защиты: IP20 - защищён от прикосновений пальцами, но не от воды и пыли

Совместимость и монтаж

Переключатель перекрестный 1-клавишный 10А с подсветкой черный совместим с другими элементами серии NEW3-E - в том числе с проходными и обычными выключателями того же бренда. Для работы требуется минимум три устройства: два проходных и один перекрестный. Кабель подводится через четыре провода: два входящих и два выходящих. Монтаж выполняется в стандартную металлическую или пластиковую установочную коробку. Не требует специальных инструментов - фиксируется штатными лапками.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50345 и IEC 60669-1. Компоненты выполнены из самозатухающего пластика, предотвращающего распространение пламени. Подсветка питается от сети через ограничивающий резистор - исключает риск перегрева.

Преимущества

• Чёткая механическая фиксация положения клавиши - снижает вероятность случайного включения/выключения
• Подсветка не потребляет значительной мощности и не влияет на работу основной нагрузки
• Удобная форма клавиши обеспечивает надёжное нажатие даже в темноте
• Совместимость с широкой линейкой аксессуаров CHINT NEW3-E - можно собрать единую систему управления

Ограничения применения

• Не предназначен для использования во влажных помещениях - IP20 не обеспечивает защиту от влаги
• Не подходит для управления нагрузками выше 10 А - например, мощными нагревателями или двигателями
• Требует обязательного наличия двух проходных выключателей - нельзя использовать как самостоятельное устройство
• Подсветка не работает при отключении питания всей цепи - только при наличии напряжения на входе

Примеры использования

• Лестница в частном доме: выключатель у входа, второй - на первом этаже, третий - на втором
• Длинный коридор в офисе: управление светом с обоих концов и в середине
• Спальная комната: один выключатель у двери, второй у кровати, перекрестный - возле гардероба

Практические советы

• При замене старого перекрестного выключателя проверьте количество проводов - должно быть четыре. Если меньше - возможно, нужна другая схема
• Учитывайте посадочные размеры: корпус рассчитан на стандартную коробку 68x68 мм. Несовпадение может затруднить монтаж
• Не смешивайте компоненты разных серий - контактные группы и механизмы могут отличаться, даже если внешний вид одинаковый
• Для долгой службы избегайте перегрузок - максимальная мощность ламп не должна превышать 2,3 кВт (при 230 В)
• Если подсветка мерцает - проверьте целостность цепи и наличие хорошего контакта на всех участках
