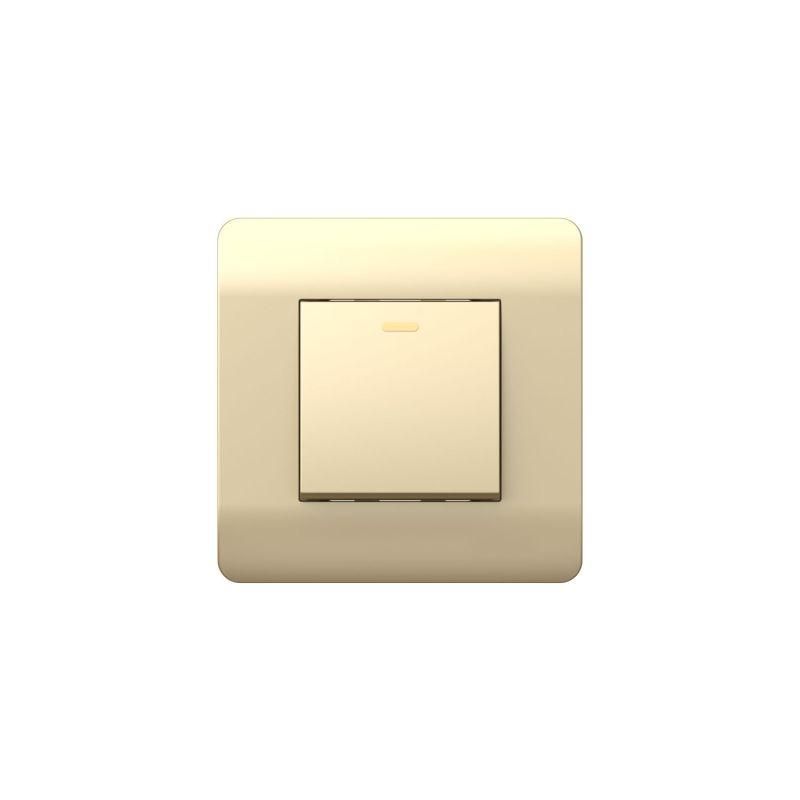

Переключатель перекрестный 1-клавишный с подсветкой, 10А, шампань(NEW3-E) | 431472 CHINT

Переключатель перекрестный 1-клавишный 10А с подсветкой шампань от CHINT (артикул 431472) предназначен для управления освещением из трёх и более мест - например, на лестницах, длинных коридорах или в спальнях с двумя входами. Подсветка клавиши обеспечивает удобство в темноте, а корпус выполнен в классическом цвете шампань.

Назначение и область применения

Этот переключатель используется в схемах с тремя и более точками управления одним светильником - когда один перекрестный переключатель соединён между двумя проходными. Применяется в жилых помещениях, офисах, общественных зданиях. Особенно полезен там, где важно включить/выключить свет, не возвращаясь назад - например, у входа и выхода из комнаты, на каждом этаже лестницы.

Технические характеристики

• Номинальный ток: 10 А
• Номинальное напряжение: до 250 В переменного тока
• Тип контактов: однополюсный, перекрестный (перекидной)
• Подсветка: светодиодная, встроенная в клавишу
• Цвет клавиши: шампань (мягкий бежевый оттенок)
• Степень защиты: IP20 (защита от прикосновений пальцами, но не от воды и пыли)
• Монтаж: встраиваемый, в стандартную установочную коробку 68x68 мм

Совместимость и монтаж

Переключатель совместим с другими элементами серии NEW3-E от CHINT. Для работы в схеме с тремя точками управления требуется два проходных переключателя и один перекрестный - именно этот. Кабель подключения: три провода (фаза, два перекидных провода между переключателями). Монтировать можно только после отключения питания. Установка выполняется в стандартную металлическую или пластиковую монтажную коробку глубиной не менее 40 мм. Подсветка работает при любом положении клавиши - она питается через нагрузку (светильник), поэтому не горит, если лампа выгорела или отключен автомат.

Безопасность и стандарты

Соответствует требованиям ГОСТ Р 50345 и IEC 60669-1. Конструкция защищает от случайного прикосновения к токоведущим частям. Нагрузка не должна превышать 2,5 кВт (при 220 В). Не предназначен для управления мощными нагревательными приборами или двигателями.

Преимущества

• Удобная подсветка клавиши - видна даже при слабом освещении
• Цвет шампань хорошо сочетается с большинством интерьеров
• Надёжные медные контактные группы обеспечивают долгий срок службы
• Совместим с популярной серией NEW3-E - легко заменить или расширить систему

Ограничения применения

• Не использовать во влажных помещениях (ванная, баня, подвал) - степень защиты IP20 недостаточна
• Не применять для управления устройствами выше 10 А / 2,5 кВт
• Не устанавливать вне помещений - не имеет защиты от пыли и влаги
• Подсветка не будет работать, если в цепи стоит LED-лампа без минимальной нагрузки - возможна мерцание или отсутствие свечения

Примеры использования

• Лестница в двухэтажном доме: переключатели у входа, на первом пролёте и у второго этажа
• Длинный коридор с тремя дверями - управление светом с каждого входа
• Спальня с двумя выходами: у кровати и у двери

Практические советы

• При замене старого переключателя проверьте количество проводов - у перекрестного их всегда три
• Если подсветка не работает, проверьте целостность лампы в цепи - возможно, она перегорела
• Избегайте смешивания компонентов разных серий - лучше использовать весь комплект из NEW3-E
• При монтаже не затягивайте винты слишком сильно - это повредит пластиковые детали
• Для LED-ламп рекомендуется использовать специальные драйверы или добавить мини-шунт (резистор 100–220 кОм, 0,5 Вт) параллельно нагрузке, чтобы подсветка работала стабильно
