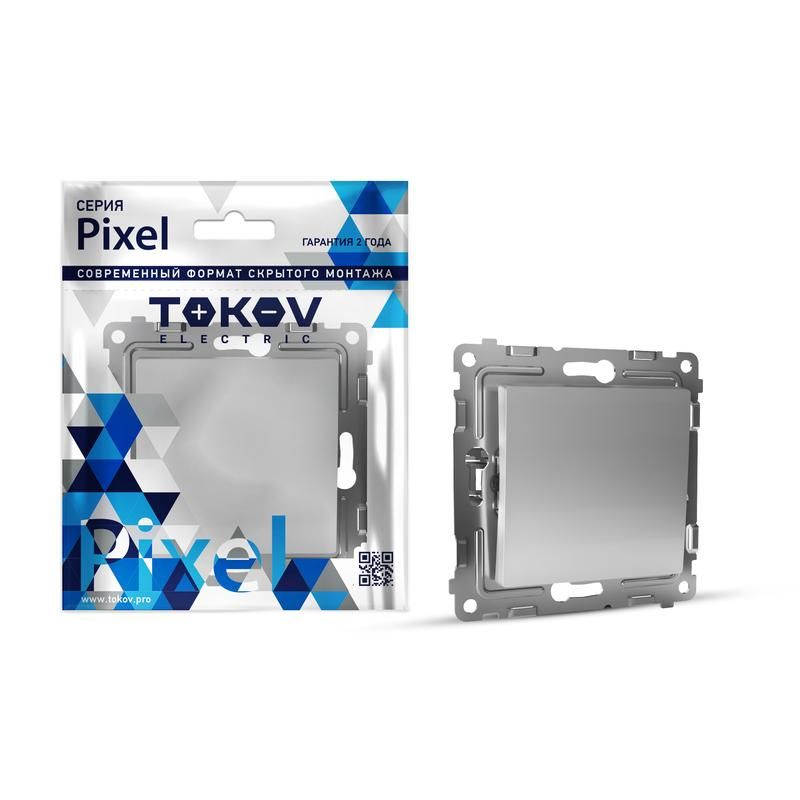

Переключатель проходной 1-кл. СП Pixel 10А IP20 механизм алюм. TOKOV ELECTRIC TKE-PX-P1-C03

Переключатель проходной 1-клавишный 10А IP20 механизм алюминиевый от TOKOV ELECTRIC серии Pixel предназначен для управления освещением из двух мест - например, на лестнице, в длинном коридоре или спальне. Механизм выполнен в алюминиевом исполнении, что обеспечивает прочную и эстетичную отделку при скрытой установке.

Назначение и область применения

Этот переключатель используется в схемах проходного управления светом, где требуется включить или выключить источник света с двух разных точек. Подходит для жилых помещений, офисов, общественных зданий и других объектов, где важна удобная организация освещения. Устройство не предназначено для управления мощными нагрузками - максимальный ток 10 А позволяет коммутировать до 2,3 кВт при 230 В.

Технические характеристики

• Номинальный ток: 10 А
• Номинальное напряжение: 250 В
• Тип управления: одноклавишный механический переключатель
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от воды и пыли
• Размеры: 71 × 71 × 48 мм (высота × ширина × глубина корпуса)
• Глубина монтажа: 33 мм
• Материал корпуса: пластик
• Фinish поверхности: алюминиевый блестящий декор

Совместимость и монтаж

Устройство рассчитано на скрытую установку в стандартные монтажные коробки. Минимальная глубина коробки должна составлять не менее 33 мм - меньше не подойдет. Переключатель совместим с большинством бытовых монтажных систем, соответствующих ГОСТ Р 50030.2. Клеммы для проводов расположены сзади, позволяют надежно закрепить медные жилы сечением до 2,5 мм2. Для правильной работы в проходной схеме необходимо использовать два таких переключателя и соединить их трёхжильным кабелем между собой.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутренней установки в сухих помещениях. Защита IP20 исключает использование в условиях повышенной влажности, на улице или в сырых помещениях (ванная, подвал, бассейн). Напряжение 250 В допускает применение в сетях 220–240 В, распространённых в России и странах СНГ.

Преимущества

• Алюминиевый внешний вид обеспечивает современный дизайн без необходимости замены лицевой пластины
• Одинаковые габариты (71×71 мм) позволяют легко сочетать с другими элементами серии Pixel
• Механизм с фиксацией в монтажной коробке снижает риск люфта и самопроизвольного выпадения
• Простая схема подключения - подходит даже для начинающих электромонтеров

Ограничения применения

• Не применяется во влажных и пыльных средах - IP20 недостаточен для кухни, ванной, улицы
• Не подходит для управления светодиодными лентами или высокочастотными нагрузками без дополнительных устройств
• Не является выключателем с подсветкой - в темноте невозможно определить положение клавиши
• Только один контакт - нельзя использовать как двойной или трехпозиционный переключатель

Примеры использования

• Управление светом в коридоре: включение у входа, выключение у выхода
• Освещение лестницы: включение снизу, выключение наверху
• Спальная комната: выключение света с кровати и включения у двери
• Общественные зоны: управление светом в холле с двух сторон

Практические советы

• При монтаже проверьте глубину монтажной коробки - она должна быть минимум 33 мм, иначе механизм не войдёт
• Для проходной схемы используйте кабель с тремя жилами: фаза, перемычка, второй фазовый провод
• Не путайте этот переключатель с обычным - он имеет три контакта, а не два
• При замене старого механизма убедитесь, что новый имеет такие же размеры - 71×71 мм
• Переключатель проходной 1-клавишный 10А IP20 механизм алюминиевый от TOKOV ELECTRIC лучше комплектовать с такими же лицевыми рамками серии Pixel для единого дизайна
