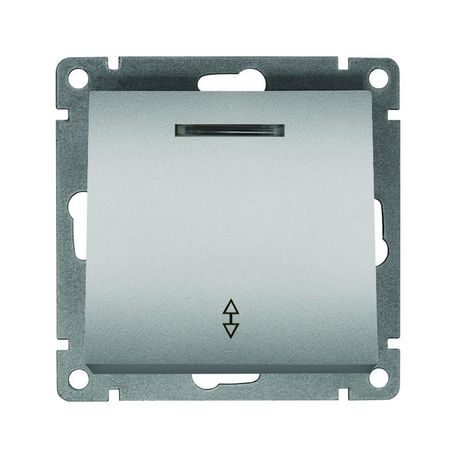

Переключатель проходной 1-кл. СП Афина 10А IP20 с подсветкой механизм серебр. Universal A0125-S Союз

Переключатель проходной одноклавишный с подсветкой Universal, артикул a0125-s, серии «Афина» - надёжное решение для управления освещением из двух точек с индикацией положения клавиши в темноте. Подходит для скрытой установки в жилых и офисных помещениях.

Назначение и область применения

Этот переключатель используется для включения и выключения света из двух разных мест - например, у входа и у кровати в спальне, у обоих концов коридора или на лестнице. Индикация подсветкой показывает текущее состояние: когда клавиша подсвечена, цепь замкнута, свет горит. Удобен там, где важно видеть положение выключателя в темноте, не включая основное освещение.

Технические характеристики

• Номинальный ток: 10 А - поддерживает нагрузку до 2,2 кВт (например, несколько LED-ламп или одна мощная люстра)
• Номинальное напряжение: 220 В - совместим с бытовой сетью в России и странах СНГ
• Один полюс, один клавишный механизм - управляет одной группой осветительных приборов
• Индикация: светодиодная подсветка клавиши, работает при любом состоянии выключателя
• Степень защиты IP20 - защищён от контакта с пальцами и мелкими предметами, но не от воды и пыли; предназначен только для внутренней установки
• Материал корпуса: АБС-пластик - прочный, не проводящий, устойчивый к механическим воздействиям
• Максимальное сечение кабеля: 1,0–2,5 мм2 - подходит для медных проводов стандартной домашней проводки
• Диапазон рабочих температур: +1…+35 C - не рекомендуется для установки в неотапливаемых помещениях, на балконах или в холодильных камерах
• Цвет: серебристый - матовое декоративное покрытие, соответствует стилю серии «Афина»

Совместимость и монтаж

Переключатель проходной одноклавишный с подсветкой Universal a0125-s устанавливается в стандартную металлическую или пластиковую монтажную коробку глубиной не менее 40 мм. Монтаж скрытый - устройство фиксируется в стене с помощью распорных лапок и двух винтов. Для работы требуется трёхжильный кабель: фаза, ноль и перемычка между двумя переключателями. Не путать с обычными выключателями - проходной переключатель имеет три клеммы, а не две.

Подключение выполняйте только после отключения питания. Сечение провода не должно выходить за пределы 1,0–2,5 мм2 - более толстые провода не войдут в зажимы, что повредит контакт.

Безопасность и стандарты

Изделие соответствует требованиям ТР ТС 004/2011 (безопасность низковольтного оборудования) и ТР ТС 037/2016 (ограничение вредных веществ). Сертифицирована серия «Афина» как единый продукт, включающий этот переключатель. Нет открытых токоведущих частей при установленной лицевой панели.

Преимущества

• Подсветка клавиши снижает риск ошибочного включения/выключения в темноте
• Лаконичный дизайн серии «Афина» легко сочетается с другими элементами интерьера
• Механизм возвратно-нажимной - обеспечивает чёткий щелчок и долгий срок службы
• Совместим со всеми рамками серии «Афина» - можно менять внешний вид без замены механизма

Ограничения применения

• Не применяется во влажных помещениях (ванная, баня, подвал) - степень защиты IP20 недостаточна
• Не подходит для температур ниже +1 C - возможны отказы подсветки или хрупкость пластика
• Не предназначен для управления высокомощными нагрузками (>2,2 кВт); для двигателей, нагревателей или мощных светодиодных лент требуются другие устройства
• Не является диммером - нельзя регулировать яркость света, только включать/выключать

Примеры использования

• Управление светом в спальне: один переключатель у двери, второй - у кровати
• Освещение длинного коридора: включение света у начала и выключение у конца
• Лестница между этажами: удобно включить свет снизу, выключить наверху
• Зал с двумя входами: свет включается с любого порога

Практические советы

• Выбирайте пару переключателей одного типа - смешивать проходные и обычные выключатели невозможно
• Проверьте, что в вашей схеме есть третья жила (перемычка между переключателями); если её нет - потребуется прокладка нового кабеля
• При замене старого выключателя - отключите питание, проверьте отсутствие напряжения тестером
• Серия «Афина» предлагает рамки в нескольких цветах - выбирайте под стиль отделки комнаты
• Не используйте с энергосберегающими лампами, если они не совместимы с подсветкой - возможны мерцания
