Переключатель одноклавишный ATLASDESIGN схема 6 10АХ механизм изумруд - ATN000861 APC

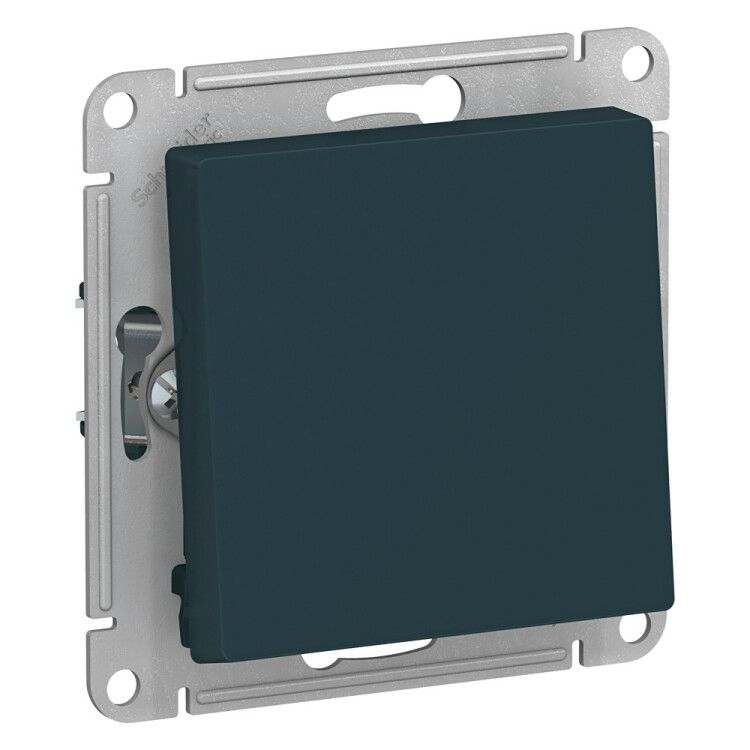

Переключатель проходной 1-клавишный, схема 6, 10АХ, механизм, цвет изумруд от Systeme Electric (серия AtlasDesign, артикул atn000861) предназначен для управления освещением с двух мест - например, в коридоре, на лестнице или в спальне. Механизм с матовой зелёной накладкой совместим со стандартными монтажными коробками и рассчитан на работу в бытовых и коммерческих сетях 220–250 В.

Назначение и область применения

Этот переключатель используется там, где нужно включить или выключить свет с двух разных точек - например, у входа и выхода из комнаты, у основания и вершины лестницы, или у обоих концов длинного коридора. Подходит для жилых домов, офисов, гостиниц и общественных зданий. Применяется исключительно в схемах с двойным управлением - один переключатель всегда работает в паре с другим аналогичным устройством.

Технические характеристики

• Номинальное напряжение: 220 В (работает до 250 В)
• Номинальный ток: 10 А
• Количество клавиш: 1
• Тип подключения: переключатель на два направления (проходной)
• Степень защиты: IP20 - защищён от прикосновений пальцами, но не от воды и пыли
• Материал корпуса: термопласт, лицевая пластина - ABS-пластик
• Цвет: изумрудный (зелёный), матовая отделка
• Габариты: 71×71×40 мм
• Тип крепления: винтовое, внутренняя установка
• Способ подключения: винтовые клеммы
• Подсветка: не предусмотрена
• Содержание галогенов: не содержит

Совместимость и монтаж

Механизм designed для установки в стандартную монтажную коробку глубиной не менее 40 мм. Крепится винтами через усиленные лапки - они обеспечивают плотную фиксацию даже в слегка расшатанных коробках. Для работы требуется второй такой же переключатель (atn000861) и перемычка между ними. Не совместим с импульсными или диммирующими системами. Подключение выполняется по классической схеме проходного переключателя: три провода - фаза, два переходных контакта. Нельзя использовать как обычный одноклавишный выключатель.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для бытовых электросетей. Отсутствие галогенов снижает риск образования токсичных веществ при перегреве. IP20 обеспечивает базовую защиту от случайного прикосновения, но не предназначено для влажных помещений - не устанавливается в ванной, бане, на улице или в подвале с высокой влажностью.

Преимущества

• Усиленные монтажные лапки - надёжнее удерживаются в коробке, не болтаются после установки
• ABS-пластика лицевой панели - устойчив к царапинам, не желтеет под UV-светом
• Матовая поверхность - не оставляет следов пальцев, легко моется
• Совместим с другими элементами серии AtlasDesign - можно собирать единый стиль интерьера
• Произведён Systeme Electric - проверенная технология, ранее использовавшаяся в Schneider Electric

Ограничения применения

• Не подходит для влажных и пыльных помещений - IP20 недостаточно для кухонь, ванных, бассейнов
• Требуется обязательная пара: один переключатель не работает самостоятельно
• Не имеет подсветки - в темноте сложно найти клавишу
• Не поддерживает LED-диммеры, автоматические системы, таймеры
• Максимальная нагрузка - 10 А (до 2,2 кВт); не используйте с мощными нагревателями или двигателями

Примеры использования

• Управление светом в коридоре: включить у входа, выключить у выхода
• Лестница: включить свет внизу, выключить наверху
• Спальня: выключить свет у кровати, не вставая
• Офисные помещения с двумя входами

Практические советы

• При замене старого переключателя - сверьте схему подключения: у проходного три клеммы, у обычного - две
• Выбирайте пару таких же переключателей - смешивать модели одной серии допустимо, но лучше сохранять одинаковые цвета и типы
• Проверьте глубину монтажной коробки: минимум 40 мм, иначе механизм не войдёт
• Если нужна подсветка - выбирайте модель с ней или добавьте отдельный светодиодный модуль
• Не затягивайте винты слишком сильно - пластик может треснуть
• Для удобства монтажа - предварительно подготовьте провода: сделайте петли, чтобы они свободно доставали до клемм
