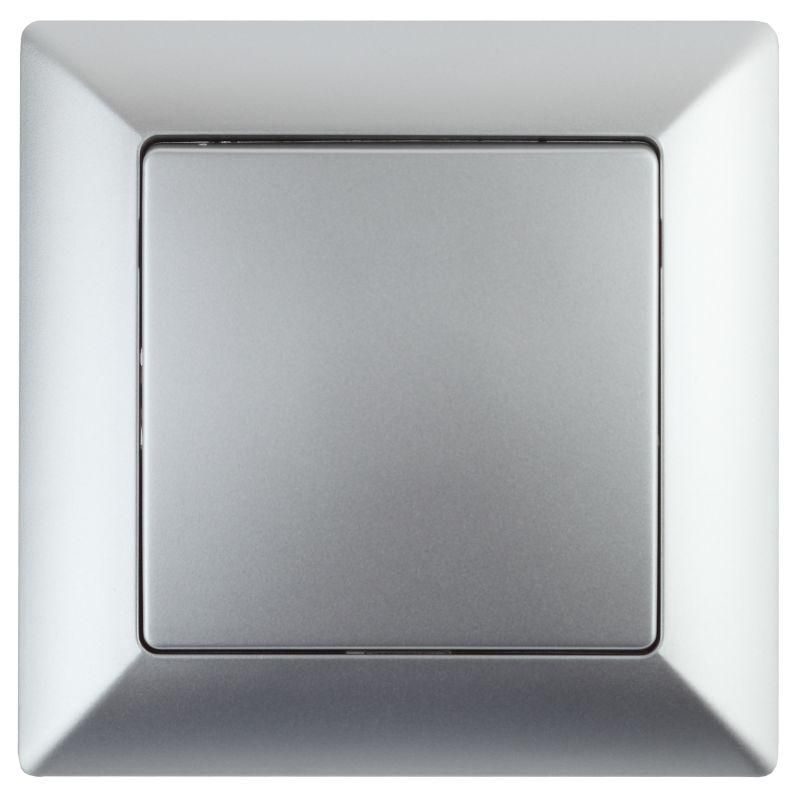

Переключатель промежуточный 1-кл. СП Solo 4-108-03 10А 250В IP20 алюм. Intro Б0053619 ЭРА

Переключатель промежуточный одноклавишный 10А 250В IP20 алюминий СУ Solo 4-108-03 предназначен для управления освещением из трёх и более мест - например, в длинных коридорах, лестницах или спальнях с двумя входами. Этот элемент серии Intro Solo сочетает простую механическую надёжность с удобным монтажом и подходит для внутренней проводки в жилых и офисных помещениях.

Назначение и область применения

Переключатель промежуточный одноклавишный 10А 250В IP20 алюминий СУ Solo 4-108-03 используется в схемах управления светом с несколькими точками включения - когда требуется включить или выключить светильник с двух или более мест. Пример: один переключатель у входа в комнату, второй - у кровати, третий - у выхода. Он работает совместно с обычными проходными переключателями на концах цепи. Подходит для квартир, домов, офисов, гостиниц и других помещений с постоянной нагрузкой до 10 А.

Технические характеристики

• Номинальное напряжение: 250 В - рассчитан на работу в бытовых сетях 220–240 В переменного тока;
• Номинальный ток: 10 А - допустимая нагрузка для ламп накаливания, светодиодов и энергосберегающих источников света;
• Степень защиты: IP20 - защищён от контакта с пальцами и предметами больше 12 мм, но не защищён от воды или пыли - применяется только внутри помещений;
• Тип управления: одна клавиша - простое нажатие для переключения состояния;
• Схема подключения: перекрёстный (промежуточный) - имеет три клеммы для соединения с двумя проходными переключателями;
• Материал корпуса: термопласт - прочный, не поддерживающий горение, соответствует требованиям безопасности;
• Цвет и отделка: матовый алюминий - элегантный внешний вид, маскирует следы эксплуатации;
• Способ подключения: винтовые зажимы - надёжное соединение с медными проводами сечением до 2,5 мм2;
• Способ монтажа: внутренний - устанавливается в стандартный подрозетник глубиной 40–50 мм;
• Крепление: винтовое + лапки - обеспечивает фиксацию как на винтах, так и за счёт распорных лапок;
• Комплектация: в сборе с монтажной рамкой - готов к установке без дополнительных деталей;
• Не содержит галогенов - безопасен при возгорании, соответствует экологическим нормам RoHS.

Совместимость и монтаж

Переключатель промежуточный одноклавишный 10А 250В IP20 алюминий СУ Solo 4-108-03 совместим с любыми проходными переключателями серии Intro Solo и другими изделиями с аналогичными контактами (три клеммы). Для работы необходима минимум трёхпроводная схема: два провода между проходными переключателями и один - на источник питания. Монтаж выполняется в стандартный подрозетник 68 мм. Кабели заводятся через заднюю часть механизма и затягиваются винтами - усилие не должно превышать 0,2 Нм. Рамка уже установлена - после закрепления механизма достаточно прикрутить декоративную накладку.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50345 и IEC 60669-1 для коммутирующих устройств. Отсутствие галогенов снижает риск образования токсичных газов при нагреве. Корпус выполнен из самозатухающего термопласта - не распространяет пламя. Переключатель промежуточный одноклавишный 10А 250В IP20 алюминий СУ Solo 4-108-03 не предназначен для использования во взрывоопасных средах, влажных помещениях или вне помещений.

Преимущества

• Готовый комплект с рамкой - экономит время при монтаже;
• Два способа крепления (винты + лапки) - повышают надёжность фиксации в старых подрозетниках;
• Матовая поверхность - не царапается легко, не оставляет отпечатков;
• Поле для надписи - позволяет пометить функциональное назначение (например, “Лестница”);
• Поддержка современных стандартов - экологически безопасный материал, соответствие RoHS.

Ограничения применения

• Не использовать в помещениях с высокой влажностью - степень защиты IP20 исключает контакт с водой;
• Не применять для управления мощными нагрузками выше 10 А - например, для тепловых приборов или двигателей;
• Не устанавливать на открытых площадках, в подвалах без отопления или на улице - риск замыкания из-за конденсата;
• Требуется обязательное использование с проходными переключателями - самостоятельно не работает как обычный выключатель.

Примеры использования

• Управление светом в длинном коридоре: выключатель у входа - промежуточный в середине - выключатель у выхода;
• Освещение спальни: один переключатель у двери, второй - у кровати, третий - у второго входа;
• Загородный дом: управление светом на лестнице между этажами с возможностью включения снизу и сверху;
• Офисные помещения с несколькими входами - например, в конференц-залах или холлах.

Практические советы

• Проверьте перед монтажом тип схемы - перекрёстный переключатель нельзя подключить вместо обычного;
• При использовании многожильных проводов - обязательно обжмите их наконечниками, чтобы избежать ослабления в винтовом зажиме;
• После монтажа проверьте все соединения: слабо затянутый винт вызывает нагрев и выход из строя;
• Размер посадочного места - стандартный 68 мм; если подрозетник деформирован, используйте шпатлёвку или пластиковую втулку;
• На поле для надписи можно наклеить этикетку - это особенно полезно в комплексных системах управления освещением.
