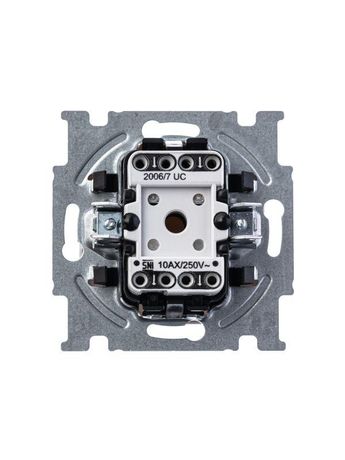

Переключатель перекрестный 1-кл. 1п СП Basic 10А IP20 с клавишей механизм альп. бел. ABB 2CKA001012A2145 1012-0-2145

Выключатель перекрестный ABB basic55 с артикулом 2cka001012a2145 - это одноклавишный коммутирующий элемент для организации управления освещением из трёх и более мест. Механизм с накладкой совместим с декоративными рамками серии Basic 55, обеспечивает надёжное соединение и простую установку в скрытые коробки.

Назначение и область применения

Выключатель перекрестный ABB basic55 используется в схемах управления светом, где требуется включение и выключение одного источника из трёх и более точек - например, на лестницах, длинных коридорах, спальнях с двумя входами. Он работает в паре с двумя проходными выключателями. Подходит для жилых домов, офисов, общественных зданий. Не предназначен для управления силовым оборудованием - только для осветительных нагрузок до 10 А.

Технические характеристики

• Номинальный ток: 10 А
• Номинальное напряжение: 250 В переменного тока
• Количество полюсов: 1
• Количество клавиш: 1
• Способ монтажа: внутренний / скрытый
• Глубина монтажа: 32 мм
• Максимальное сечение кабеля: 2,5 мм2
• Тип подключения: безвинтовой зажим (клемма)
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от воды и пыли
• Материал корпуса: термопласт
• Цвет и отделка: белый, матовая поверхность
• Тип серии: рамочная (совместима с рамками Basic 55)
• Климатическое исполнение: УХЛ3 - для умеренного и холодного климата, в помещениях с контролируемой температурой
• Нормативный документ: МЭК/IEC 60669-1

Совместимость и монтаж

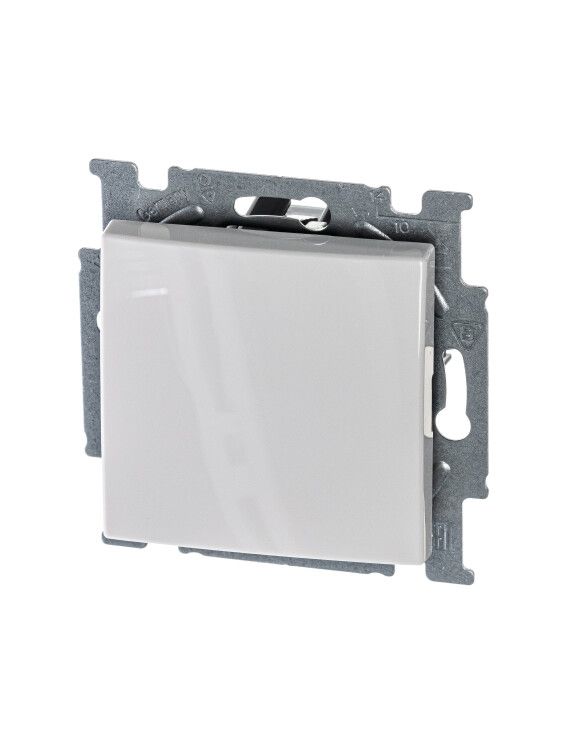

Механизм ABB basic55 с артикулом 2cka001012a2145 поставляется с накладкой и рассчитан на установку в стандартные монтажные коробки глубиной не менее 32 мм. Для фиксации используются распорные лапки и два винта - они обеспечивают плотную посадку в стене. Безвинтовой зажим позволяет быстро зафиксировать провода сечением до 2,5 мм2 без инструментов. Клавиша выполнена в стиле “Альпака” - с закругленными формами, легко моется. Выключатель не имеет подсветки - её можно добавить отдельно, если использовать совместимую рамку с LED-элементами. Обязательно используйте только с проходными выключателями той же серии - иначе возможна некорректная работа схемы.

Безопасность и стандарты

Изделие соответствует международному стандарту IEC 60669-1, что гарантирует безопасность при работе с бытовыми сетями. Степень защиты IP20 исключает риск случайного прикосновения к токоведущим частям, но не защищает от влаги - поэтому применение допускается только во внутри помещений. Наличие монтажной платы повышает механическую устойчивость и снижает вероятность перегрева. Содержание галогенов в материале соответствует требованиям RoHS для электроники, но не делает изделие экологически нейтральным - при утилизации следует соблюдать правила обращения с пластиковыми отходами.

Преимущества

• Быстрый монтаж благодаря безвинтовому зажиму - экономит время при установке
• Стандартная глубина 32 мм - совместим с большинством современных монтажных коробок
• Матовая поверхность не царапается и не оставляет следов пальцев
• Совместимость с рамками Basic 55 - единый дизайн всей системы
• Надёжный механизм с долгим сроком службы - проверено в условиях интенсивного использования

Ограничения применения

• Не применяется в сырых помещениях (ванная, баня, бассейн) - IP20 недостаточно
• Не подходит для управления мощностью выше 2,5 кВт (при 250 В)
• Только для однофазных сетей 220–250 В; не используется в трехфазных системах
• Не сочетается с автоматическими системами (умный дом) без внешних модулей
• Требует обязательного использования с двумя проходными выключателями - сам по себе не функционирует как обычный выключатель

Примеры использования

• Освещение лестницы: три точки управления - первый этаж, второй этаж, площадка
• Длинный коридор: включение света у входа, середины и выхода
• Спальня: управление светом у двух дверей и возле кровати
• Офисные зоны: свет в рабочих зонах с несколькими входами

Практические советы

• При замене старого перекрестного выключателя - сверьте схему подключения: контакты должны быть соединены точно так же, как в оригинале
• Проверьте глубину монтажной коробки перед установкой - минимально 32 мм, иначе механизм не войдёт
• Зажимайте провода только сечением до 2,5 мм2 - большие провода не войдут и могут повредить контакт
• Если нужна подсветка - выбирайте рамку Basic 55 с интегрированной LED-подсветкой, а не отдельный элемент
• Не используйте этот выключатель как проходной - он отличается схемой переключения и не будет работать в роли обычного выключателя
