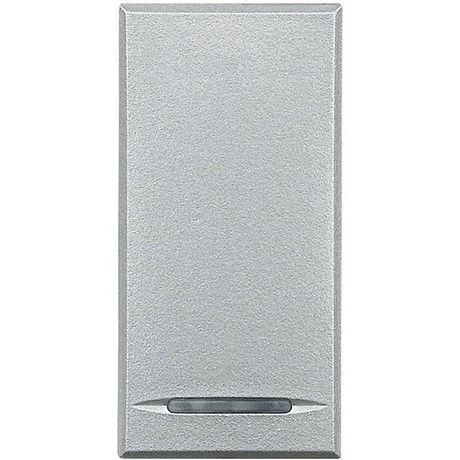

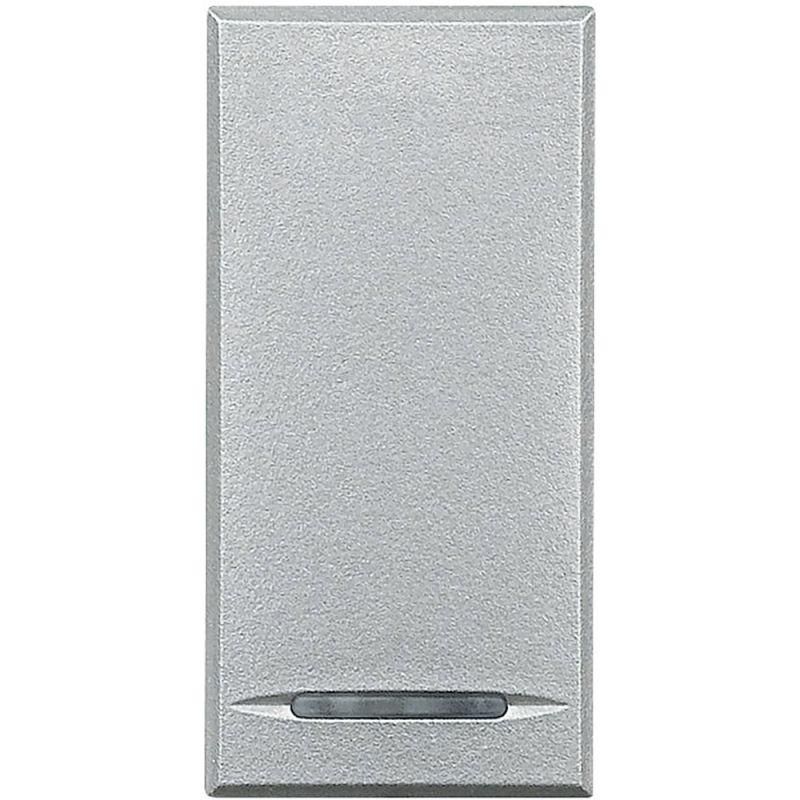

Переключатель промежуточный 1-кл. 1п СП Axolute 16А IP20 250В алюм. Leg BTC HC4054 Legrand

Переключатель промежуточный Axolute hc4054 - это модульное устройство для управления освещением из трёх и более мест, совместимое со стандартными монтажными коробками и предназначенное для постоянного использования в жилых и офисных помещениях.

Назначение и область применения

Переключатель промежуточный Axolute hc4054 используется в схемах управления светом, где требуется включать и выключать один источник освещения из трёх и более точек - например, на лестницах, длинных коридорах или в спальнях с двумя входами. Он работает в паре с двойными переключателями (проходными) и не функционирует самостоятельно. Подходит для установки в квартирах, домах, офисах и общественных зданиях.

Технические характеристики

• Номинальный ток: 16 А - позволяет коммутировать нагрузку до 3,5 кВт при 220 В (например, несколько светодиодных светильников или одна мощная люстра).
• Номинальное напряжение: 250 В ~ - рассчитан на работу в бытовых сетях переменного тока 220–240 В.
• Количество полюсов: 1 - управляет одной цепью (фазным проводником).
• Количество клавиш: 1 - однокнопочное управление, классический дизайн.
• Способ монтажа: скрытый - устанавливается в стенную монтажную коробку, фиксируется за счёт боковых зажимов.
• Подключение: винтовое - клеммы позволяют затянуть провода сечением до 2,5 мм2 (медные одножильные или многожильные).
• Степень защиты: IP20 - защищён от доступа пальцев и предметов >12 мм, но не герметичен; применяется только во внутренних помещениях.
• Глубина устройства: 25 мм - требует минимальной глубины монтажной коробки 30 мм для комфортного монтажа без перегрузки.
• Материал корпуса: пластик - огнеупорный, самозатухающий, соответствует требованиям UL94 V-2.
• Поверхность: алюминиевый цвет, лакированная - устойчив к царапинам, легко моется, не выгорает на солнце.
• Диапазон рабочих температур: до +35 C - не рекомендуется для установки в неотапливаемых помещениях с высокими летними температурами (чердачные, гаражи без вентиляции).
• Подсветка: отсутствует - не имеет индикации положения, что снижает энергопотребление и увеличивает срок службы.
• Состав: безгалогенный - безопасен при горении, не выделяет токсичных газов.

Совместимость и монтаж

Axolute hc4054 совместим с другими изделиями серии Axolute и стандартными монтажными рамками 86×86 мм. Установка выполняется в монтажную коробку глубиной не менее 30 мм - меньшая глубина может вызвать давление на механизм и повредить контакты. Кабель подключается через винтовые клеммы: плотно затягивайте провода, чтобы избежать нагрева. Не используйте провода сечением больше 2,5 мм2 - это нарушит контакт и может привести к оплавлению. Монтаж возможен только после отключения питания.

Безопасность и стандарты

Устройство соответствует международным нормам безопасности IEC 60669-1 и IEC 60669-2-1. Применяет материалы, не содержащие галогены, и прошло испытания на термическую стойкость. Соответствует требованиям RoHS. Наличие лакированной поверхности исключает риск поражения током при случайном касании.

Преимущества

• Высокая механическая прочность корпуса благодаря усиленному пластиковому основанию.
• Чёткий тактильный ход клавиши - обеспечивает уверенное управление даже в темноте.
• Лакированная поверхность не собирает пыль и легко протирается.
• Совместимость с системой Axolute - можно собирать единый стиль интерьера с розетками, выключателями и декоративными элементами.
• Отсутствие подсветки снижает вероятность мерцания и продлевает срок службы механизма.

Ограничения применения

• Не предназначена для установки в сырых помещениях (ванная, баня, подвал) - степень защиты IP20 недостаточна.
• Не подходит для работы при температурах выше +35 C - не использовать в тепловых шкафах, на чердаках без вентиляции.
• Не является проходным переключателем - не может работать автономно, требует пары с двухклавишными проходными выключателями.
• Запрещено подключать провода сечением более 2,5 мм2 - это нарушит контакт и может стать причиной перегрева.

Примеры использования

• Управление светом в длинном коридоре: три точки - вход, середина, выход - используют два проходных и один промежуточный Axolute hc4054.
• Освещение спальни: выключатель у двери, второй у кровати, третий - у второго входа (например, в гардеробную).
• Общественные зоны: лестницы в многоэтажных домах, подъезды, административные здания с несколькими этажами.

Практические советы

• При замене старого переключателя проверьте тип схемы: если есть три точки управления - нужен именно промежуточный, а не обычный.
• Измерьте глубину монтажной коробки перед покупкой - если она меньше 30 мм, выбирайте другую модель или меняйте коробку.
• Не перетягивайте винты клемм - достаточно усилия, чтобы провод не двигался. Чрезмерное усилие раздавит медную жилу.
• Для удобства монтажа используйте плоскогубцы с изолированными ручками - особенно при работе под напряжением (хотя лучше отключать питание полностью).
• Если нужна подсветка - выбирайте другие модели серии Axolute с индикацией, но помните: они дороже и потребляют немного электроэнергии.
