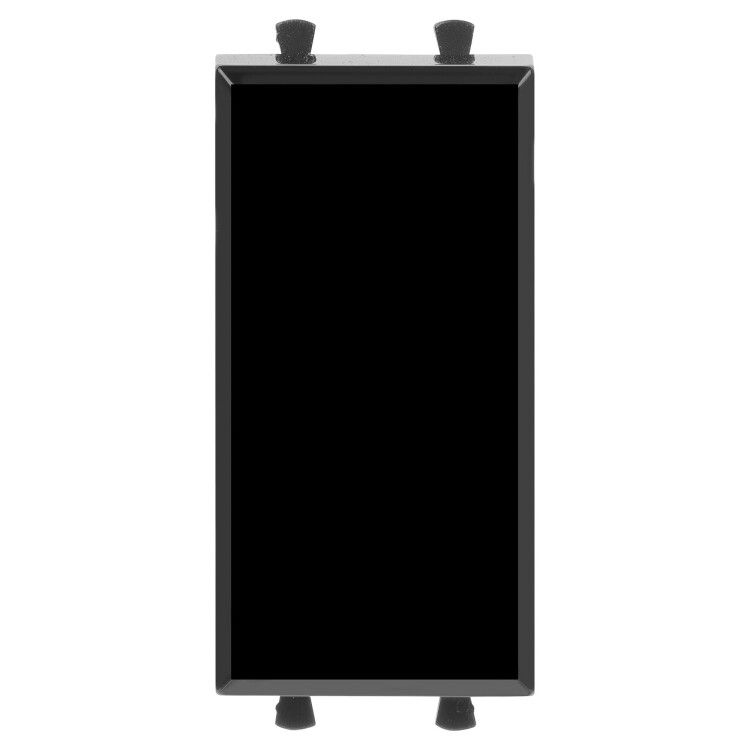

Инвертор модульный 1-кл. 1мод. Avanti "Черный квадрат" 16А черн. DKC 4402121 ДКС

Инвертор модульный 1-клавишный 1 модуль 16А черный от DKC (ДКС), артикул 4402121 - устройство для управления освещением из трёх и более точек, совместимое с системами In-liner Front, Aero и BUS через рамки Avanti. Подходит для скрытой установки в штукатурку или специальные короба.

Назначение и область применения

Инвертор модульный 1-клавишный 1 модуль 16А черный используется для переключения света между несколькими пунктами - например, в длинном коридоре, на лестнице или в большой комнате с несколькими входами. Он работает как часть системы многоклавишного управления, где один инвертор сочетается с обычными выключателями. Применяется в жилых, офисных и общественных помещениях, где требуется удобное управление освещением из нескольких мест.

Технические характеристики

• Номинальный ток: 16 А - позволяет управлять нагрузкой до 3,5 кВт (например, несколько LED-светильников или одна мощная люстра)
• Номинальное напряжение: 230 В - рассчитан на стандартную бытовую сеть в России и странах СНГ
• Количество модулей: 1 - занимает одно место в DIN-рейке или коробе
• Способ управления: одноклавишный механический переключатель
• Габариты: 22,4 × 44,9 × 36,9 мм - компактный формат для плотной сборки
• Степень защиты: IP20 - защищён от прикосновений пальцами и твёрдыми предметами, но не от воды
• Материал корпуса: термопласт - прочный, не горючий, устойчив к деформации
• Отделка: глянцевый чёрный цвет «Чёрный квадрат» - элегантный дизайн, легко моется
• Зажимы: винтовые - надёжное соединение проводов сечением до 2,5 мм2
• Шаблон зачистки: 11 мм - рекомендованная длина оголённого участка провода
• Отсутствие галогенов - соответствует экологическим нормам RoHS

Совместимость и монтаж

Инвертор модульный 1-клавишный 1 модуль 16А черный не устанавливается напрямую в стену. Для монтажа требуются:

• Рамки-суппорты Avanti (код 4400912) - фиксируют механизм внутри коробов In-liner Front, Aero или BUS
• Каркас с лапками (код 4400802) - обеспечивает крепление в стандартные подрозетники при помощи саморезов
• Два отверстия по 3 мм на каждую клемму - для ввода кабелей; провода должны проходить через них перед подключением

Установка возможна только в подготовленные ниши. Монтаж требует предварительной сборки механизма с рамкой, затем всё помещается в короб. Кабели зачищаются на 11 мм и затягиваются винтами - не допускается перегиб или повреждение жил.

Безопасность и стандарты

Инвертор соответствует требованиям безопасности для внутренней установки. IP20 исключает контакт с водой - применение в ванных комнатах, банях и на улице запрещено. Отсутствие галогенов снижает риск выделения токсичных веществ при перегреве. Устройство сертифицировано для работы в сетях переменного тока 230 В, частотой 50 Гц.

Преимущества

• Компактный размер - позволяет размещать несколько элементов в ограниченном пространстве
• Глянцевая отделка - маскирует царапины и легче очищается от пыли
• Фиксация через каркас Avanti - обеспечивает устойчивость даже при частом использовании
• Поддержка систем DKC - гарантирует совместимость с другими элементами серии Avanti
• Экологичный материал - не содержит галогенов, что важно для современных проектов

Ограничения применения

• Не предназначен для влажных помещений - IP20 не защищает от брызг и пара
• Требует обязательного использования рамок Avanti - нельзя установить как самостоятельный выключатель
• Не подходит для управления нагрузкой выше 16 А - не использовать для мощных нагревателей, насосов или двигателей
• Не имеет индикации состояния - невозможно определить, включен ли свет, если не установлены дополнительные индикаторы
• Не совместим с беспроводными системами - работает только в проводной сети

Примеры использования

• Лестница в двухэтажном доме - три точки управления: первый этаж, второй этаж, площадка
• Длинный коридор в офисе - выключатели на каждом конце и в центре
• Спальная комната - два выключателя у двери и один у кровати
• Производственные помещения с системой Aero - управление освещением вдоль конвейера

Практические советы

• Перед монтажом проверьте, чтобы все провода были отключены - инвертор не имеет автоматического отключения
• Используйте только медные провода сечением 0,75–2,5 мм2 - алюминий не рекомендуется
• При работе с коробами Aero или In-liner Front следите, чтобы кабели не пережимались в отверстиях 3 мм
• Если планируете много инверторов в одном ряду - выбирайте рамки Avanti с достаточным числом слотов
• Не используйте силовые кабели с большим радиусом изгиба - они не войдут в маленькие отверстия
• Проверяйте соответствие номера каркаса 4400802 - он обязателен для фиксации в подрозетник
