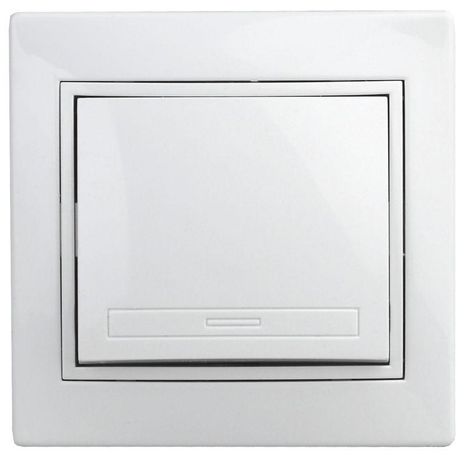

Переключатель промежуточный 1-кл. СП Plano 1-108-01 10А IP20 250В бел. Intro Б0053816 ЭРА

Переключатель промежуточный 10А 250В IP20 СУ белый - устройство для управления светом из трёх и более мест, совмещает функциональность промежуточного коммутатора с надёжным внутренним монтажом. Произведён в серии Plano бренда Intro, артикул б0053816, подходит для бытовых и офисных систем освещения.

Назначение и область применения

Переключатель промежуточный используется в схемах управления освещением, где требуется включение/выключение одного из трёх и более точек - например, в длинном коридоре, на лестнице между этажами или в спальне с выходами с двух сторон кровати. Отличается от обычного проходного тем, что работает в паре с двумя проходными переключателями. Подходит для стационарной проводки в жилых домах, квартирах, административных помещениях. Не предназначен для частого включения нагрузки выше 10 А - не используйте для мощных нагревателей или двигателей.

Технические характеристики

• Номинальное напряжение: 250 В - рассчитан на работу в сетях переменного тока до 250 В, соответствует стандартному бытовому напряжению 220–230 В.
• Номинальный ток: 10 А - допустимая максимальная нагрузка, эквивалентна ~2,2 кВт при 220 В.
• Схема подключения: Перекрестный - требует подключения к двум другим проходным переключателям для работы в цепи из трёх и более точек.
• Степень защиты: IP20 - защищён от контакта с пальцами и предметами >12,5 мм, но не защищён от воды и пыли; применяется только во внутрипомещенческих условиях.
• Способ монтажа: Внутренний - устанавливается в стандартный подрозетник глубиной ≥45 мм.
• Способ подключения: Винтовые клеммы - два входа на каждую фазную клемму, позволяет делать последовательное соединение (шлейф) с соседними выключателями.
• Количество клавиш: Одна - управление одним световым контуром.
• Материал корпуса: Термопласт - негорючий, самозагасающий материал, безопасен при перегрузках.
• Цвет и отделка: Белый, глянцевая поверхность - сочетается с большинством интерьерных решений.
• Комплектация: В сборе с рамкой - готов к установке, не требует дополнительных элементов для внешнего оформления.
• Наличие монтажной панели: Да - упрощает фиксацию в подрозетнике и снижает риск деформации при затяжке.
• Отсутствие галогенов: Да - материалы не выделяют токсичных веществ при возгорании, соответствуют требованиям экологической безопасности.

Совместимость и монтаж

Переключатель промежуточный 10А 250В IP20 СУ белый совместим с любыми проходными переключателями серии Plano и другими изделиями стандарта Евро. Монтаж выполняется в стандартный металлический или пластиковый подрозетник Ø68 мм. На задней части устройства есть две монтажные лапки и два винта для крепления - можно использовать любой способ. Винтовые клеммы имеют по два отверстия: одно для основного провода, второе - для ответвления к следующему выключателю. Это исключает необходимость использования распределительных коробок при организации шлейфа нескольких устройств в одну линию. Для группового монтажа рекомендуются многоместные рамки: 1-502-01 (двухпозиционная), 1-503-01 (трёхпозиционная), 1-504-01 (четырёхпозиционная).

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и IEC 60669-1 для бытовых выключателей. Применяемый термопласт имеет класс горючести V-0 по UL 94 - не распространяет пламя. Конструкция предотвращает случайный контакт с токоведущими частями даже при поврежденной рамке. Сертифицирован для эксплуатации в помещениях с нормальной влажностью и температурой от –10 C до +40 C.

Преимущества

• Широкая совместимость с другими моделями серии Plano - легко заменить или дополнить существующую систему.
• Функция шлейфового подключения экономит время и материалы - не нужны дополнительные перемычки или распаечные коробки.
• Жёсткая монтажная панель гарантирует прочную фиксацию в подрозетнике, минимизируя люфт после установки.
• Вертикальное расположение клемм делает подключение проводов интуитивным и менее травмоопасным.
• Отсутствие галогенов - безопаснее при возможном возгорании, особенно важно в детских и медицинских учреждениях.

Ограничения применения

• Не предназначена для открытой проводки - нельзя устанавливать на стену без подрозетника.
• IP20 не защищает от влаги - запрещено использование в ванных комнатах, банях, на улице, в сырых подвалах.
• Работает только в составе трехточечной системы - один такой переключатель не сможет работать самостоятельно.
• Поддерживает только активную нагрузку до 10 А - не применять для насосов, сварочных аппаратов, мощных LED-стробоскопов.
• Не регулируемый - не является dimmer’ом, не поддерживает мягкое включение или изменение яркости.

Примеры использования

• Лестница в двухэтажном доме: проходной выключатель у входа, промежуточный на площадке, второй проходной у двери спальни.
• Длинный коридор: три точки управления - у входа, середины и выхода.
• Спальная комната: проходной у двери, промежуточный у кровати, ещё один проходной у окна.
• Общий свет в офисе: система из четырёх выключателей - два проходных по краям, два промежуточных вдоль комнаты.

Практические советы

• При подключении внимательно проверьте маркировку клемм: L - фаза, A/B - переходные провода к другим переключателям. Обычно они указаны на корпусе.
• Затягивайте винты клемм равномерно - переусиливать нельзя, чтобы не повредить пластиковую часть. Лучше использовать отвертку с ограничителем момента.
• Если у вас уже установлены другие модели Perel, Legrand или Schneider Electric - этот переключатель будет совместим по габаритам, но не всегда по схеме. Проверьте тип схемы перед заменой.
• Для многофункциональных систем лучше сразу закладывать многоместные рамки - это сэкономит трудозатраты при будущих доработках.
• При использовании в старых домах с алюминиевой проводкой - обязательно используйте медные наконечники, чтобы избежать окисления и перегрева.
