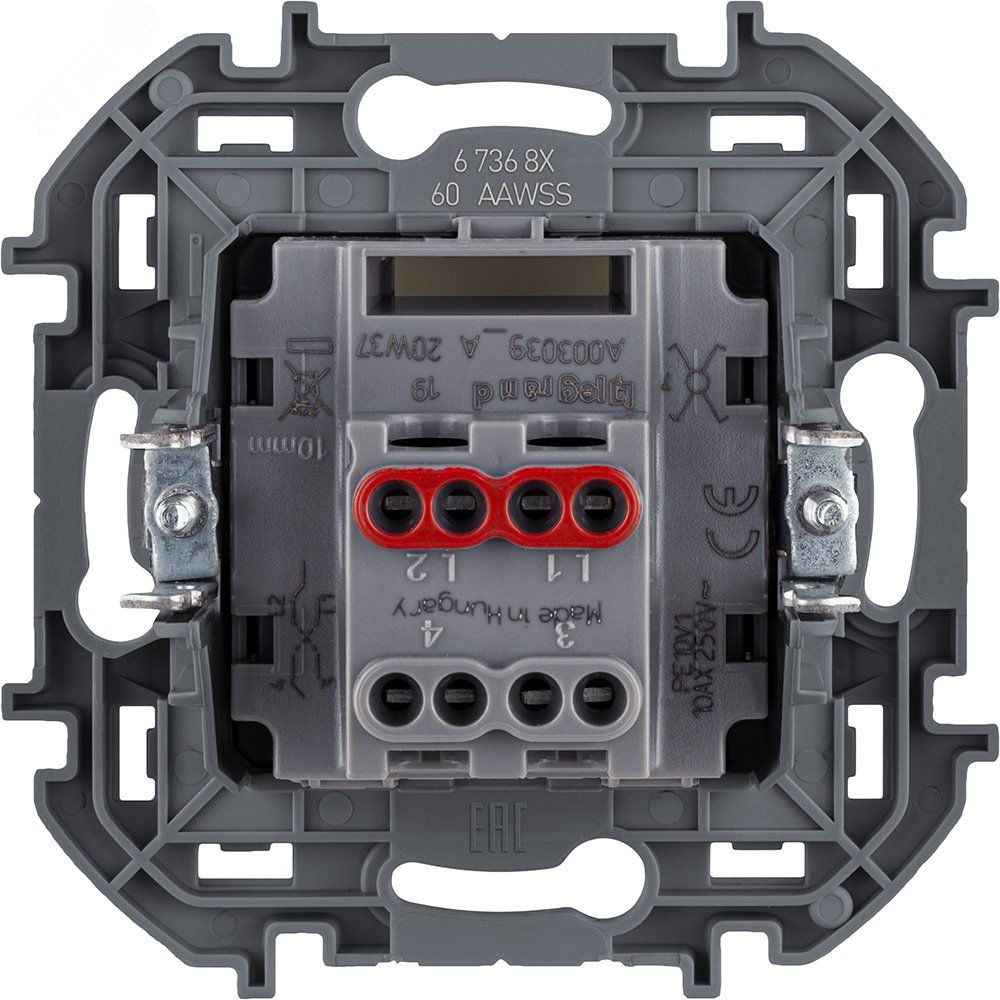

Переключатель промежуточный винтовые клеммы INSPIRIA 10 AX 250 В~ слоновая кость - 673681 Legrand

Переключатель промежуточный Legrand Inspiria с винтовыми клеммами (артикул 673681) предназначен для управления светом и другими нагрузками с трёх и более точек. Его компактная конструкция и надёжные соединения делают его удобным решением для скрытой проводки в жилых и общественных зданиях.

Назначение и область применения

Этот переключатель - часть системы трёхпозиционного управления освещением. Он устанавливается между двумя проходными выключателями, позволяя включать и выключать свет из трёх и более мест. Подходит для коридоров, лестниц, спальних, больших комнат и других помещений, где требуется удобное управление освещением. Также может использоваться для контроля вентиляции, нагревательных приборов и другой бытовой нагрузки до 10 А.

Технические характеристики

• Номинальный ток: 10 А
• Номинальное напряжение: 250 В переменного тока
• Тип подключения: винтовые клеммы
• Количество клавиш: одна
• Схема подключения: перекрёстный (промежуточный)
• Степень защиты: IP20 - защищён от прикосновения пальцами, но не от воды и пыли
• Габариты: 75,8 × 75,8 × 41 мм
• Глубина механизма: 20 мм
• Материал корпуса: термопласт
• Отделка клавиши: глянцевый ABS-пластик
• Цвет: бежевый («слоновая кость»)
• Тип крепления: в распор + на шурупы
• Способ монтажа: внутренний (в монтажную коробку)
• Подсветка: не предусмотрена

Совместимость и монтаж

Переключатель Legrand Inspiria совместим с любыми стандартными монтажными коробками глубиной от 20 мм. Крепится на два фиксирующих распора и два шурупа - обеспечивает устойчивую установку даже в старых коробках. Для работы требует пары проходных выключателей (не входят в комплект). Винтовые клеммы рассчитаны на медные провода сечением до 2,5 мм2. Не используйте многожильные провода без наконечников - они могут плохо зажиматься.

Безопасность и стандарты

Изделие соответствует требованиям безопасности Европейского стандарта IEC 60669-1. Все токоведущие части закрыты внутри корпуса, предотвращая случайное прикосновение. Напряжение 250 В позволяет использовать его в стандартной сети 220–240 В. IP20 не даёт защиты от влаги - не применяйте в помещениях с высокой влажностью (ванна, баня, улица).

Преимущества

• Короткий ход клавиши - легко нажимать, мало шума при работе
• Глянцевый ABS-материал клавиши - устойчив к царапинам, не желтеет со временем
• Уменьшенная глубина механизма (20 мм) - легко умещается в тонких коробках
• Оптимизированная конструкция контактов - снижает искрение при включении LED-светильников
• Совместим с серийной рамочной системой Inspiria - единый стиль при замене элементов

Ограничения применения

• Не предназначен для внешнего монтажа - не имеет защиты от влаги и пыли
• Не работает самостоятельно - обязательно нужен проходной выключатель с каждой стороны
• Не поддерживает подсветку - если нужна подсветка, выбирайте другую модель
• Запрещено применять для нагрузок выше 10 А (например, мощные обогреватели, насосы)
• Не рекомендуется для промышленных объектов с частыми включениями/выключениями - срок службы ниже, чем у промышленных аналогов

Примеры использования

• Управление светом в длинном коридоре с тремя входами
• Освещение лестницы - включение снизу, в середине и наверху
• Спальня с выключателем у двери, у кровати и у выхода в гардероб
• Общественные туалеты с несколькими входами

Практические советы

• При монтаже проверьте, чтобы глубина монтажной коробки была минимум 20 мм - иначе механизм не войдёт
• Используйте наконечники на многожильных проводах перед затяжкой в винтовых клеммах
• Не перетягивайте винты - это повредит контакт и может вызвать перегрев
• Если планируете заменить несколько выключателей - берите все из одной серии (Inspiria), чтобы сохранить единый дизайн
• При подключении помните: этот переключатель - среднее звено. Обязательно убедитесь, что он стоит между двумя проходными, а не на конце цепи
