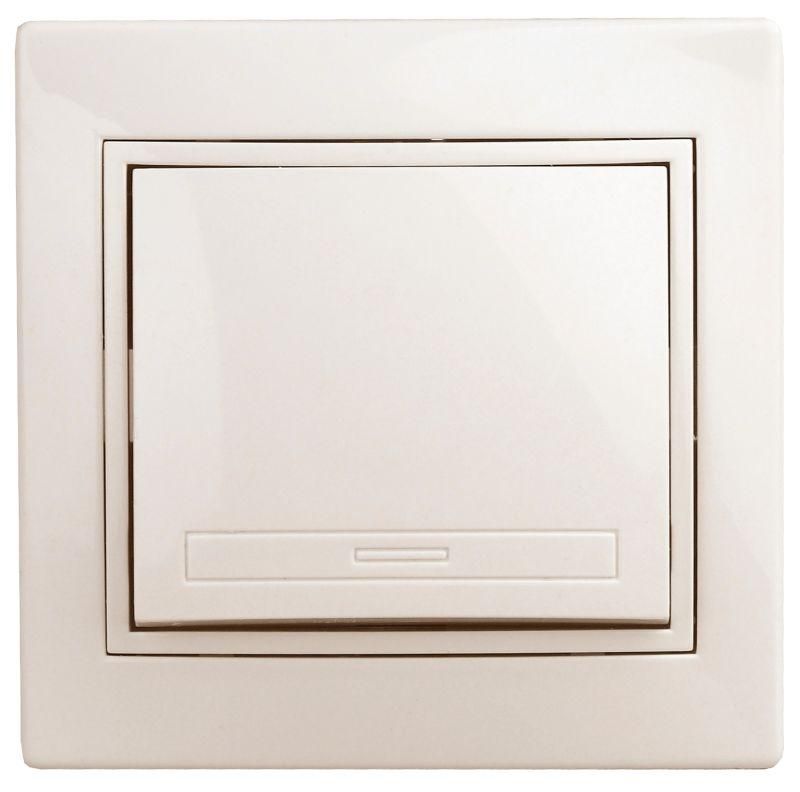

Переключатель промежуточный 1-кл. СП Plano 1-108-02 10А IP20 250В слон. кость Intro Б0053818 ЭРА

Переключатель промежуточный 10А 250В IP20 слоновая кость СУ Plano 1-108-02 - устройство для управления светом из трёх и более мест, совмещает надёжную работу с простым монтажом. Бренд Intro, серия Plano, артикул 1-108-02 подходят для жилых помещений, офисов и общественных зданий.

Назначение и область применения

Переключатель промежуточный используется в схемах управления освещением, где требуется включение и выключение одного из трёх и более точек - например, в длинном коридоре, на лестнице между этажами или в спальне с выходами из двух дверей. Отличается от обычного одноклавишного тем, что позволяет коммутировать цепь между двумя проходными переключателями. Подходит для внутренней проводки в помещениях с нормальной влажностью и отсутствием механических воздействий.

Технические характеристики

• Номинальный ток: 10 А - допустимая нагрузка до 2,2 кВт при 220 В
• Номинальное напряжение: 250 В - работает в сетях переменного тока до этого значения
• Схема подключения: перекрёстный (промежуточный) - требует пары проходных переключателей на концах цепи
• Степень защиты: IP20 - защищён от контакта с пальцами и предметами >12 мм, но не от воды и пыли
• Тип управления: одна клавиша - классическое включение/выключение одним движением
• Подключение: винтовые клеммы с двумя отверстиями каждая - можно запитывать следующий прибор шлейфом
• Материал корпуса: термопласт - самозагасающий, не содержит галогены, безопасен при нагреве
• Цвет: бежевый ("слоновая кость") - сочетается с большинством интерьерных решений
• Отделка: глянцевая - легко моется, не собирает грязь
• Монтажная плата: да - есть фиксирующие элементы для установки в подрозетник
• Крепление: винтовое + монтажные лапки - два способа закрепить устройство внутри коробки

Совместимость и монтаж

Perеключатель промежуточный 10А 250В IP20 слоновая кость СУ Plano 1-108-02 устанавливается в стандартный подрозетник диаметром 68–70 мм. Монтаж возможен двумя способами: через пластиковые лапки (прижимаются при завинчивании болтов) или напрямую на винты, продевающиеся через отверстия в корпусе. Клеммы расположены вертикально - это снижает риск случайного замыкания и упрощает подвод провода. Оба входящих провода (из предыдущего и последующего устройства) заводятся в одну клемму - благодаря наличию двух отверстий можно сделать шлейфовое соединение без перемычек. Для группового монтажа нескольких переключателей используйте рамки: 1-502-xx (двухпозиционная), 1-503-xx (трёхпозиционная), 1-504-xx (четырёхпозиционная); цветовой код xx = 02 соответствует “слоновой кости”.

Безопасность и стандарты

Изделие изготовлено из негорючего термопласта, соответствует требованиям безопасности для бытовых электроустановок. Отсутствие галогенов исключает образование едких газов при повышении температуры. Соответствует ГОСТ Р 50030.2 и IEC 60669-1 для переключателей. IP20 гарантирует защиту от доступа пальцев и крупных объектов, но не предназначен для влажных помещений, улицы или мест с высокой запылённостью.

Преимущества

• Шлейфовое подключение через две клеммы - экономит время и материалы при многоступенчатой схеме
• Два варианта крепления - обеспечивают надёжную фиксацию даже в старых подрозетниках с деформацией
• Глянцевая отделка - сохраняет внешний вид долгое время, не желтеет
• Совместимость с универсальным набором рамок серии Plano - позволяет собирать модульные группы одинакового дизайна
• Чёткая работа клавиши - минимальный усилие для переключения, длительный срок службы механизма

Ограничения применения

• Не применяется во влажных помещениях (ванная, баня, подвал) - степень защиты IP20 недостаточна
• Не предназначена для мощных нагрузок свыше 2,2 кВт - при превышении возможен перегрев и выход из строя
• Требует обязательного использования с двумя проходными переключателями - нельзя использовать как самостоятельный выключатель
• Не рекомендован для установки вне стен - не имеет герметичной защиты
• Не поддерживает управление через автоматические системы (например, умный дом) - только ручное управление

Примеры использования

• Лестница между первым и вторым этажом - три точки управления: у входа, внизу и вверху
• Длинный коридор в квартире - включение света у обоих концов и в середине
• Спальная комната с двумя выходами - выключатель возле каждой двери и ещё один у кровати
• Общий hall в частном доме - управление светом из комнаты, холла и кухни

Практические советы

• Проверьте перед монтажом тип существующей схемы - перекрёстный переключатель всегда находится между двумя проходными
• При использовании шлейфа не забудьте правильно распределить провода: L - на среднюю клемму, A/B - на крайние
• Затягивайте винты клемм равномерно - переусиливать нельзя, чтобы не повредить контакт
• Выбирайте рамки того же цвета (код 02) - смешивание цветов создаёт эффект некачественной сборки
• Если подрозетник слишком глубокий - используйте регулируемые лапки; если он мал - лучше применить винтовое крепление
• Не устанавливайте рядом с источниками тепла - термопласт может деформироваться при постоянном нагреве выше 50C
