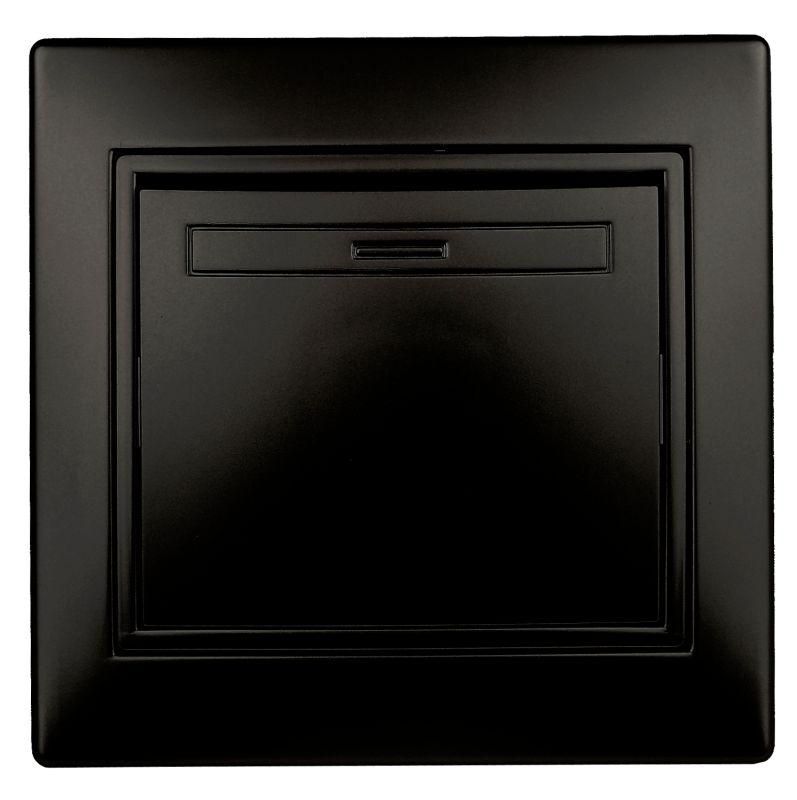

Переключатель промежуточный 1-кл. СП Plano 1-108-05 10А IP20 250В антрацит Intro Б0053823 ЭРА

Переключатель промежуточный 10А 250В IP20 СУ антрацит Plano 1-108-05 - устройство для управления светом из трёх и более мест, например, в длинном коридоре или на лестнице. Бренд Intro, артикул 1-108-05, изготовлен из негорючего термопласта, совместим с системами моноблок Plano и рассчитан на внутреннюю установку в подрозетники.

Назначение и область применения

Переключатель промежуточный 10А 250В IP20 СУ антрацит Plano 1-108-05 используется в схемах управления освещением, где требуется включение и выключение одного источника света из трёх и более точек. Применяется в жилых домах, офисах, общественных зданиях - например, на лестницах, в длинных коридорах, спальнях с выходом из двух сторон. Подходит для работы с лампами накаливания, светодиодными и энергосберегающими источниками света до 10 А.

Технические характеристики

• Номинальное напряжение: 250 В - допустимо использование в бытовых сетях 220–240 В
• Номинальный ток: 10 А - максимальная нагрузка до 2,2 кВт при 220 В
• Степень защиты: IP20 - защищает от контакта с пальцами и крупными предметами, но не от воды и пыли; предназначен только для сухих помещений
• Схема подключения: перекрестный (промежуточный) - работает в паре с двумя проходными переключателями
• Количество клавиш: одна - управление одним световым контуром
• Материал корпуса: термопласт, не содержащий галогенов - безопасен при возгорании, не выделяет токсичных газов
• Цвет и отделка: антрацит, матовая поверхность - сочетается с другими элементами серии Plano
• Способ подключения: винтовые зажимы - два отверстия на каждой клемме для последовательного соединения (шлейфа)
• Тип крепления: винтовое + монтажные лапки - гибкая фиксация в подрозетнике
• Способ монтажа: внутренний - устанавливается в стандартный подрозетник 68 мм
• С монтажной платой: да - упрощает сборку и снижает риск перекоса при установке
• Тип серии: Моноблок - совместим с рамками серии Plano

Совместимость и монтаж

Переключатель промежуточный 10А 250В IP20 СУ антрацит Plano 1-108-05 совместим с другими изделиями серии Plano. Для установки нескольких переключателей в один подрозетник используйте многоместные рамки: 1-502-xx (двухпостовая), 1-503-xx (трёхпостовая), 1-504-xx (четырёхпостовая). Цветовой код xx = 05 соответствует антрациту. Клеммы расположены вертикально - это позволяет легко соединить устройства между собой шлейфом через второе отверстие на каждом зажиме. Монтаж возможен как на лапки, так и на винты - выбирайте способ в зависимости от плотности материала подрозетника.

Безопасность и стандарты

Изделие выполнено из самозатухающего термопласта, не содержащего галогенов - снижает риск распространения пламени и токсичности продуктов горения. Соответствует требованиям безопасности для бытовых электросетей. IP20 не предусматривает защиту от влаги - запрещена установка в ванных комнатах, на улице или в сырых помещениях. Не предназначено для управления мощностью выше 10 А - превышение нагрузки вызывает перегрев и повреждение контактов.

Преимущества

• Два отверстия на клеммах - возможность шлейфового подключения без дополнительных перемычек
• Гибкий монтаж - можно закрепить как на лапках, так и на винтах
• Матовая поверхность - не царапается, не бликует, хорошо сочетается с интерьером
• Встроенная монтажная плата - исключает деформацию при затяжке кабелей
• Совместимость с рамками Plano - единый стиль для всей системы

Ограничения применения

• Не применяется в условиях повышенной влажности - IP20 не защищает от брызг и пара
• Не подходит для управления двигателями, нагревателями или другим оборудованием с высоким пусковым током
• Работает только в составе схемы с двумя проходными переключателями - нельзя использовать как обычный однополюсный выключатель
• Запрещено открывать корпус во время эксплуатации - контактные части находятся под напряжением

Примеры использования

• Лестница с тремя уровнями: внизу, середине и наверху - три точки управления одним светильником
• Длинный коридор: вход, середина, выход - удобное включение света по пути движения
• Спальня с двумя выходами: у кровати и у двери - управление светом без необходимости вставать
• Общественные зоны: холлы, эскалаторы, подземные переходы - когда необходимо контролировать освещение из нескольких точек

Практические советы

• При подключении шлейфом используйте провода одинакового сечения - рекомендовано 1,5 мм2 для освещения
• Проверьте соответствие диаметра подрозетника - стандарт 68 мм, но старые модели могут требовать расширения
• При использовании нескольких переключателей в одной рамке - соблюдайте цветовое соответствие (код 05 для антрацита)
• Не затягивайте винты слишком сильно - это может повредить пластиковые клеммы
• Для проверки работоспособности перед окончательным монтажом - временно подключите к тестовому источнику питания
• Помните: этот переключатель - промежуточный. Без двух проходных он не будет функционировать!
