Переключатель перекрестный AtlasDesign SE схема 7 10AX Systeme Electric ATN000771

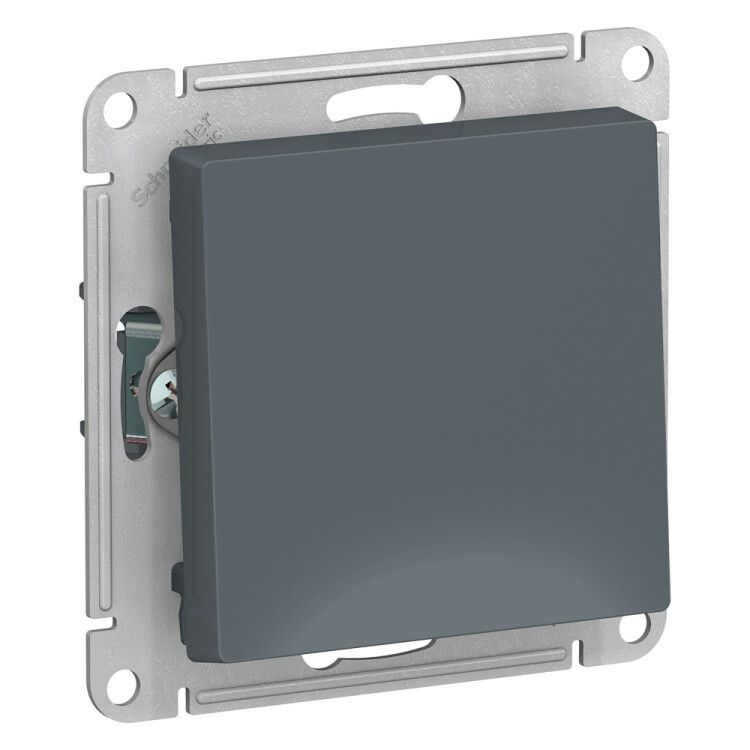

Переключатель перекрестный 1-клавишный 10А IP20 схема 7 механизм грифель от Systeme Electric (серии AtlasDesign) предназначен для управления освещением из двух мест - например, в длинном коридоре или на лестнице. Артикул atn000771 совместим со стандартными монтажными коробками и подходит для бытовых и коммерческих систем освещения.

Назначение и область применения

Этот перекрестный переключатель используется в схемах управления светом из трёх и более точек - он работает в паре с двумя проходными выключателями. Подходит для жилых домов, офисов, гостиниц, где требуется удобное управление освещением с разных сторон помещения. Например: включение света у входа в спальню, выключение у кровати; включение на первом этаже, выключение на втором.

Технические характеристики

• Номинальный ток: 10 А - позволяет коммутировать нагрузку до 2,2 кВт при 220 В (например, несколько светодиодных ламп или энергосберегающие светильники).
• Номинальное напряжение: 220–250 В - рассчитан на работу в однофазной сети 220 В, распространённой в России и странах СНГ.
• Степень защиты: IP20 - защищает от контакта с пальцами и крупными предметами, но не от пыли и воды. Применяется только внутри помещений.
• Габариты: 71×71×40 мм - соответствует стандартным монтажным коробкам глубиной 40 мм.
• Материал корпуса: термопласт - прочный, не горючий, устойчив к деформациям при нагреве.
• Цвет: серый (грифель) - матовая отделка, не бликуют, хорошо сочетается с большинством рамок и декоративных решений.
• Способ подключения: винтовые клеммы - надёжное соединение проводов сечением до 2,5 мм2.
• Способ монтажа: скрытая установка - встраивается в стенную коробку, не требует внешнего корпуса.

Совместимость и монтаж

Механизм atn000771 совместим с рамками серии AtlasDesign и другими стандартными рамками 71×71 мм. Для работы в схеме с тремя точками управления необходимы два проходных переключателя + один перекрёстный. Монтаж выполняется через винтовые лапки - они плотно фиксируются в монтажной коробке, предотвращая люфт. Кабели подключаются к клеммам: L, T1, T2 - важно соблюдать схему подключения, указанную в документации производителя. Накладка уже встроена - после монтажа достаточно закрутить рамку.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутренней установки. Отсутствие галогенов и необработанная поверхность снижают риск выделения токсичных веществ при перегреве. Сертифицировано для использования в условиях, где нет воздействия влаги и пыли - не применяется в ванных комнатах, на улице или в сырых помещениях.

Преимущества

• Усиленные монтажные лапки обеспечивают устойчивую фиксацию даже в старых или слегка расширенных коробках.
• Матовый поверхностный слой не царапается легко и не теряет вид при частом использовании.
• Серия AtlasDesign обеспечивает единый дизайн с другими элементами системы - можно смешивать выключатели, розетки, подсветку одного стиля.
• Поддержка рекомендованного проектного ассортимента - гарантирует совместимость с другим оборудованием Systeme Electric.

Ограничения применения

• Не подходит для влажных помещений (ванна, баня, бассейн) - степень защиты IP20 не обеспечивает защиту от влаги.
• Не имеет встроенного подсвечивания - если нужна подсветка, необходимо использовать отдельные модели с этой функцией.
• Не предназначено для управления мощностью выше 2,2 кВт - для ламп накаливания высокой мощности или индуктивных нагрузок (например, дроссельных светильников) требуется проверка совместимости.
• Требует наличия проходных переключателей в схеме - сам по себе не может работать как обычный одноклавишный выключатель.

Примеры использования

• Лестница: включение света у нижнего выхода, выключение у верхнего, перекрёстный - в середине пролёта.
• Длинный коридор: три точки управления - у входа, в середине, у выхода.
• Спальня: выключатель у двери, второй у кровати, перекрёстный - возле шкафа или туалета.
• Офис: управление светом в рабочей зоне с двух сторон стола или у входа и у окна.

Практические советы

• При замене старого переключателя - обязательно отключите питание и проверьте фазу тестером перед подключением.
• При подключении используйте провода сечением 1,5–2,5 мм2 - большие сечения могут не войти в клеммы.
• Не затягивайте винты слишком сильно - это повредит пластиковые клеммы.
• Если планируете использовать с LED-светильниками - убедитесь, что они не вызывают мерцания при работе с механическими переключателями.
• Проверьте глубину монтажной коробки - 40 мм - недостаточно для некоторых старых коробок, особенно с металлическими вставками.
