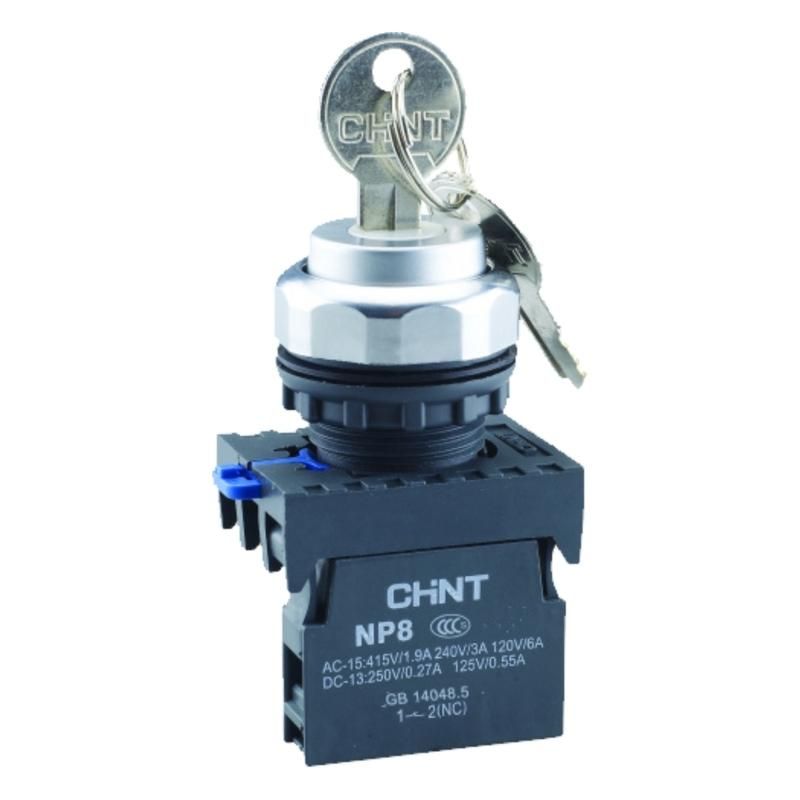

Переключатель с ключом NP8-10Y/22 , 2 положения возвратом, 1НО IP65 (R) | 578669 CHINT

Переключатель с ключом CHINT NP8 с артикулом 578669 - это надёжное устройство для управления оборудованием с помощью физического ключа, обеспечивающее безопасную блокировку в двух положениях с автоматическим возвратом. Подходит для промышленного оборудования, где требуется контроль доступа и устойчивость к запылённой среде.

Назначение и область применения

Переключатель с ключом CHINT NP8 используется там, где важно предотвратить случайное включение или выключение оборудования. Ключевой механизм позволяет включать/выключать цепь только при наличии физического ключа - это повышает безопасность на объектах с ограниченным доступом. Автоматический возврат в нейтральное положение обеспечивает, что оборудование не остаётся в рабочем состоянии после извлечения ключа. Применяется на станках, конвейерах, системах аварийной остановки, щитах управления и других промышленных устройствах, требующих жёсткого контроля операций.

Технические характеристики

• Тип механизма: с самовозвратом - после поворота ключа он возвращается в начальное положение
• Количество положений: 2 - «вкл» и «выкл»
• Количество нормально замкнутых (НО) контактов: 1 - коммутирует одну цепь при активации
• Тип элемента управления: ключ - управление возможно только при вставке и повороте специального ключа
• Степень защиты: IP65 - полностью защищён от пыли и устойчив к струям воды из любого направления
• Тип подключения: винтовое - провода закрепляются зажимными винтами
• Количество переключающих контактов: 0 - только один НО контакт, без дополнительных
• Габаритные размеры: 22×43 мм - компактный формат для установки в панели
• Цвет кнопки: чёрный - контрастный, легко заметен

Совместимость и монтаж

Переключатель с ключом CHINT NP8 предназначен для монтажа в панель с отверстием диаметром 22 мм. Установка осуществляется с правой стороны корпуса - совпадает с типичной ориентацией панелей. Модульная конструкция позволяет менять внутренние компоненты (например, контакты или подсветку), но только при использовании оригинальных запчастей серии NP8. Для монтажа необходимы стандартные инструменты: отвёртка и крепёжная гайка (в комплект не входят). Все винтовые клеммы оснащены антиослабляющими элементами - это снижает риск потери контакта при вибрации.

Безопасность и стандарты

Изделие соответствует требованиям IP65, что делает его пригодным для работы в условиях повышенной запылённости и влажности. Конструкция исключает неправильную сборку благодаря элементам блокировки - ключ не войдёт в устройство, если установлен неверно. Это снижает риск ошибок при обслуживании. Серия NP8 проектируется с учётом промышленных стандартов безопасности, однако сертификация по ГОСТ или IEC в описании не указана - рекомендуется проверять документацию производителя для проектов, требующих официальной сертификации.

Преимущества

• Автоматический возврат ключа - исключает забывание включённого состояния
• Высокая степень защиты IP65 - работает в сложных условиях производства
• Модульная система - можно заменить контакты или добавить подсветку без полной замены устройства
• Антиослабляющие клеммы - минимизируют риск потери связи при вибрации
• Яркая окраска и чёткий механический ход - удобно определять состояние даже в плохо освещённом месте

Ограничения применения

• Не предназначена для частого вращения - рассчитана на редкие операции (не более нескольких десятков в день)
• Поддерживает только один НО контакт - нельзя использовать для сложных схем с несколькими цепями
• Не имеет встроенной подсветки - если нужна индикация, потребуется внешнее решение или модификация через сервис
• Работает только с ключом - потеря ключа делает устройство недоступным до замены
• Не подходит для взрывоопасных зон - отсутствует маркировка Ex

Примеры использования

• Энергоустановка: ключ вставляют перед запуском насоса - после завершения работы ключ извлекают, и устройство само отключается
• Производственный участок: переключатель с ключом CHINT NP8 578669 блокирует доступ к опасной зоне - пока ключ вставлен, машина не запустится
• Щит управления: используется как основной рубильник с контролем доступа - только ответственные сотрудники имеют ключи

Практические советы

• При монтаже убедитесь, что отверстие в панели точно соответствует 22 мм - слишком маленькое отверстие повредит корпус, слишком большое - вызовет люфт
• Затягивайте винты клемм равномерно - переусердствовать нельзя, чтобы не повредить пластиковые детали
• Храните ключи в специально отведённом месте - потеря одного ключа требует замены всего механизма
• Для условий с высокой вибрацией используйте дополнительно термоклей или хомуты для фиксации проводов рядом с клеммами
• Если нужна индикация состояния - выбирайте версию с LED-подсветкой из той же серии NP8, она совместима по интерфейсу
