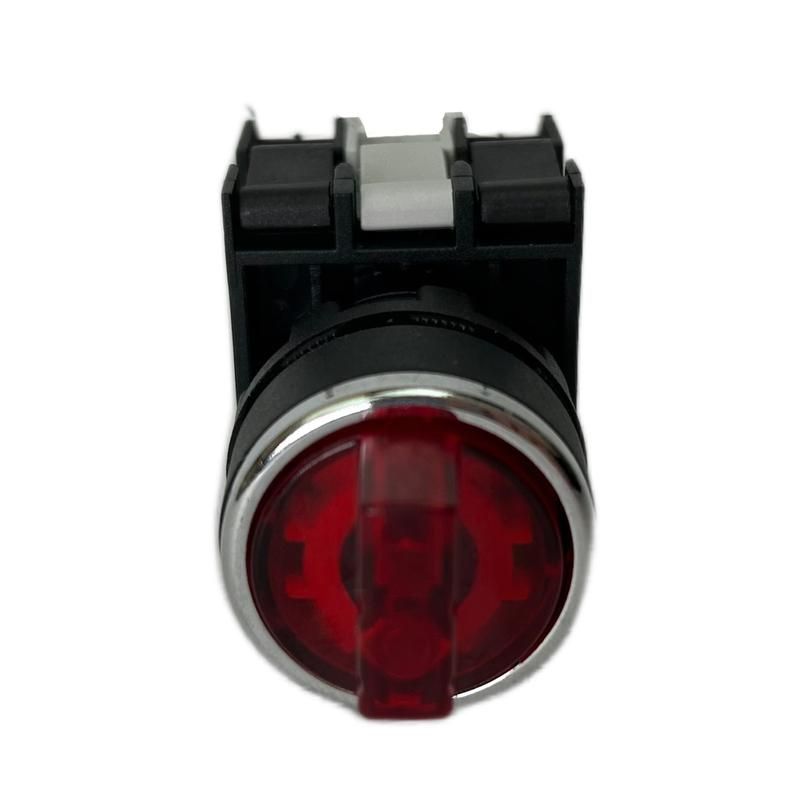

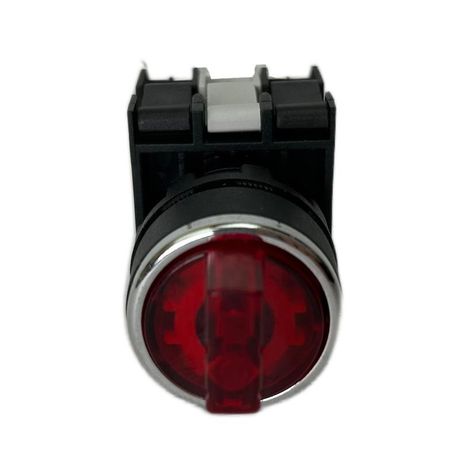

Переключатель с подсветкой светодиод 0-1 фиксацией (2НО) 12-30В перем. и пост. тока красн. EMAS B161SL20K

Переключатель EMAS b161sl20k - это двухконтактный устройство с двумя нормально открытыми контактами и механической фиксацией положения, предназначенное для управления цепями низкого напряжения. Подходит для работы с переменным и постоянным током в диапазоне 12–30 В, имеет светодиодную подсветку красного цвета и рассчитан на длительную эксплуатацию в промышленной автоматизации и бытовых системах.

Назначение и область применения

Переключатель EMAS b161sl20k используется для включения и выключения электрических цепей с ручным управлением. Благодаря фиксированному положению (не пружинящий), он идеален для ситуаций, когда требуется удерживать состояние включено/выключено без постоянного давления. Применяется в системах управления оборудованием: пульты запуска/останова станков, кнопочные посты, системы сигнализации, световое управление в помещениях с несколькими точками доступа. Светодиодная подсветка позволяет легко определить текущее состояние устройства даже в условиях слабого освещения.

Технические характеристики

• Количество контактов: 2 нормально открытых (2 НО)
• Напряжение управления: 12–30 В переменного и постоянного тока (для подсветки)
• Номинальное рабочее напряжение: 240 В переменного тока
• Номинальный ток: 4 А
• Номинальное напряжение изоляции: 300 В
• Импульсное напряжение: 2,5 кВ
• Механический ресурс: минимум 500 000 циклов
• Электрический ресурс: минимум 100 000 циклов
• Частота операций: до 1200–3000 в час
• Температурный диапазон: –5 C до +40 C
• Степень защиты: IP50 (защита от пыли, но не от воды)
• Сопротивление изоляции: ≥10 МОм (при 500 В постоянного тока)
• Материал контактов: серебро-никель (AgNi)
• Площадь сечения провода: 1,5–2,5 мм2
• Цвет подсветки: красный
• Корпус: огнестойкий полипропилен PA6 класса V0

Совместимость и монтаж

Переключатель EMAS b161sl20k монтируется в стандартные панели с отверстием подходящего диаметра - типичный размер для таких устройств составляет 16 мм. Кабель подключается через зажимы, обеспечивающие надёжный контакт при сечении 1,5–2,5 мм2. Устройство можно устанавливать в любом положении - вертикальном, горизонтальном или наклонном. Для подключения светодиодной подсветки необходимо обеспечить питание в пределах 12–30 В постоянного или переменного тока. Отдельные клеммы для силовой цепи и подсветки позволяют гибко организовать схему.

Безопасность и стандарты

Переключатель соответствует международным требованиям безопасности: UL 508, TS EN 60947-5-1 и VDE 0660. Корпус выполнен из материала класса V0 - самозагасаемый при воздействии пламени. Диэлектрическая прочность между корпусом и контактами - 2000 В переменного тока, между открытыми контактами - 1500 В. Это гарантирует безопасную работу в средах с возможными скачками напряжения.

Преимущества

• Высокая долговечность: более 500 тысяч механических циклов и 100 тысяч электрических
• Низкий уровень нагрева при работе благодаря качественным материалам контактов
• Светодиодная индикация - визуальное отображение состояния без необходимости проверки цепи
• Гибкость установки: допускается любой угол монтажа
• Устойчивость к пыли: степень защиты IP50 снижает риск отказа в загрязнённых средах
• Простое подключение: зажимы поддерживают стандартные сечения кабеля 1,5–2,5 мм2

Ограничения применения

• Не предназначен для использования во влажных или outdoor-средах - IP50 не защищает от брызг и влаги
• Подсветка работает только при наличии внешнего питания 12–30 В; без него LED не будет светиться
• Максимальный ток нагрузки - 4 А; не рекомендуется использовать для управления мощными двигателями или нагревателями выше этого значения
• Работает только в температурном диапазоне от –5 C до +40 C - не подходит для холодных складов или жарких производственных участков без кондиционирования
• Не является взрывозащищённым устройством - нельзя применять в опасных зонах с легковоспламеняющимися веществами

Примеры использования

• Кнопка старта/останова на станке ЧПУ - фиксируется в положении “работает”
• Управление освещением в длинном коридоре с двумя выходами - аналог проходного переключателя
• Сигнальная кнопка аварийной остановки с подсветкой в цеху
• Пульт управления вентиляцией в офисном помещении
• Индикация активного режима в распределительных щитах

Практические советы

• При замене старого переключателя проверьте соответствие сечения кабеля - используйте только 1,5–2,5 мм2
• Для подсветки соблюдайте полярность при подключении постоянного тока - неверное подключение не повредит устройство, но LED не загорится
• Не затягивайте кабельные зажимы слишком сильно - это может повредить изоляцию медного провода
• Если устройство установлено в пыльной среде, регулярно протирайте поверхность - хотя IP50 защищает от попадания пыли внутрь, её скопление на корпусе может затруднять нажатие
• При использовании в системах с высокой частотой включения (более 3000 циклов/час) убедитесь, что нагрузка не превышает 4 А - иначе срок службы снизится
• Переключатель EMAS b161sl20k совместим с большинством стандартных панелей - перед монтажом сверьте размеры посадочного места
