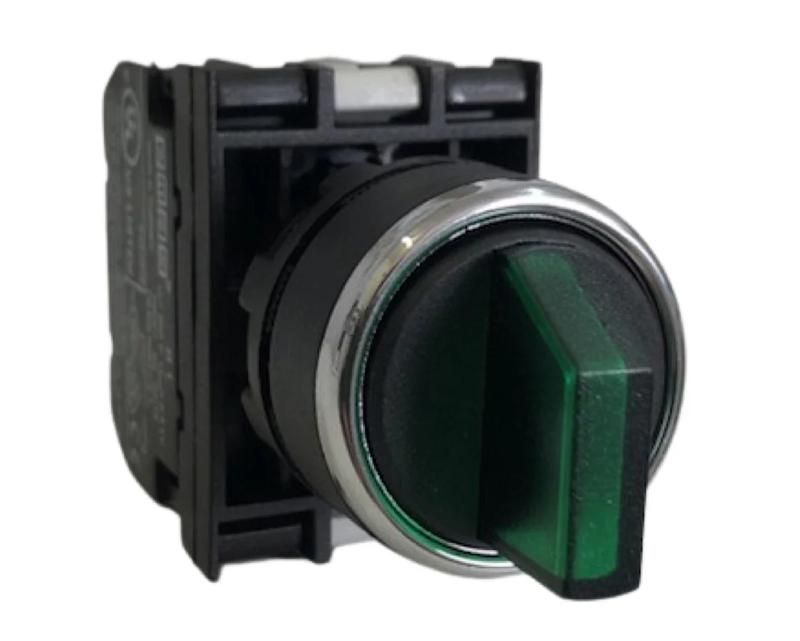

Переключатель с подсветкой светодиод 2-0-1 фиксацией (2НО) 12-30В перем. и пост. тока зел. EMAS B191SL30Y

Переключатель EMAS b191sl30y - это двухпозиционный переключатель с фиксацией 2-0-1 и двумя нормально замкнутыми контактами, рассчитанный на работу с переменным и постоянным током 12–30 В. Светодиодная подсветка зелёного цвета позволяет легко определить активное состояние устройства. Подходит для управления цепями низкого напряжения в автоматизации, пультах управления и системах сигнализации.

Назначение и область применения

Переключатель EMAS b191sl30y предназначен для коммутации электрических цепей с возможностью удержания в одном из двух рабочих положений ("включено" или "выключено") с нейтральной средней позицией. Используется там, где требуется выбрать один из двух режимов работы - например, переключение между источниками питания, управление направлением движения механизма, активация резервной системы или индикация состояния оборудования.

Подходит для установки в панелях управления станков, конвейеров, систем аварийного отключения, контрольных щитках и других устройствах, требующих надёжного механического переключения с визуальным подтверждением состояния через LED-индикацию.

Технические характеристики

• Тип переключения: 2-0-1 с фиксацией (двухпозиционный с нейтралью)
• Количество контактов: 2 НО (нормально замкнутых)
• Рабочее напряжение: 12–30 В постоянного и переменного тока (для подсветки)
• Номинальное напряжение нагрузки: 240 В переменного тока
• Номинальный ток: 4 А
• Напряжение изоляции: 300 В
• Импульсное напряжение: 2,5 кВ
• Сопротивление изоляции: ≥10 МОм (при 500 В постоянного тока)
• Материал контактов: серебро-никель (AgNi)
• Срок службы механический: минимум 500 000 циклов
• Срок службы электрический: минимум 100 000 циклов
• Частота операций: до 1200–3000 в час
• Температурный диапазон: –5 C … +40 C
• Степень защиты: IP50 (защита от пыли, но не от воды)
• Сечение кабеля: 1,5–2,5 мм2
• Цвет индикатора: зелёный
• Материал корпуса: полиамид PA6 класса огнестойкости V0
• Диэлектрическая прочность: 2000 В переменного тока между корпусом и контактами; 1500 В между разомкнутыми контактами

Совместимость и монтаж

Переключатель EMAS b191sl30y монтируется в панели с отверстием стандартного размера для устройств такого типа. Клеммы позволяют подключать провода сечением 1,5–2,5 мм2 - защёлкивающиеся зажимы обеспечивают надёжный контакт без необходимости дополнительной пайки.

Светодиодная подсветка питается от напряжения 12–30 В постоянного или переменного тока - её можно подключить параллельно основной цепи или отдельно, в зависимости от схемы управления. Установка допускается в любом положении - вертикальном, горизонтальном или наклонном.

Не требует специальных инструментов для монтажа. Для демонтажа достаточно отсоединить провода и выдавить механизм из посадочного места.

Безопасность и стандарты

• Соответствует стандартам UL 508 (промышленные контроллеры)
• Соответствует TS EN 60947-5-1 (низковольтные аппараты управления)
• Соответствует VDE 0660 (немецкий стандарт для электрооборудования)
• Корпус выполнен из материала класса огнестойкости V0 - самозатухающий при воздействии открытого пламени

Преимущества

• Высокая долговечность: механический ресурс до 500 тысяч циклов обеспечивает длительную работу даже в условиях частого переключения
• Низкий уровень нагрева благодаря качественным материалам контактов и конструкции
• Зелёный светодиод даёт четкую визуализацию активного состояния - особенно важно в условиях плохого освещения
• Фиксированное положение предотвращает случайное переключение
• Пластик корпуса изготовлен из изолированных материалов - исключает риск пробоя
• Гибкость подключения: работает как с постоянным, так и с переменным током в цепях управления

Ограничения применения

• Не предназначен для работы во влажной среде - степень защиты IP50 не защищает от брызг и влаги
• Не рекомендуется использовать при температурах ниже –5 C или выше +40 C - возможны снижение надёжности контактов и хрупкость пластиков
• Максимальный ток нагрузки - 4 А. Превышение вызывает перегрев и выход из строя
• Светодиодная подсветка работает только при напряжении 12–30 В - нельзя подключать напрямую к сети 220 В
• Не имеет герметичной защиты - не применяется в помещениях с высокой запылённостью вне дополнительных мер (например, встроенных кожухов)

Примеры использования

• Выбор между двумя источниками питания в резервной системе (основной/резервный)
• Управление направлением вращения двигателя постоянного тока (вперёд/остановка/назад)
• Активация аварийного режима на производстве - кнопка “стоп” с индикацией
• Система тестирования оборудования - переключение между диагностическими режимами
• Пульт управления в лаборатории или на стенде - визуальное подтверждение выбранного канала

Практические советы

• При подключении светодиода используйте резистор соответствующего номинала - он не встроен в переключатель
• Проверьте соответствие сечения кабеля (не более 2,5 мм2) перед затяжкой клемм - слишком толстые провода повредят зажим
• Для установки в металлическом шкафу убедитесь, что корпус не замыкает на массу - хотя изоляция есть, лишние пути тока могут влиять на работу
• При использовании в системах с частыми включениями (более 3000 циклов/час) регулярно проверяйте контактную группу на окисление
• Переключатель EMAS b191sl30y не является взрывозащищённым - не применять в опасных зонах с легковоспламеняющимися газами
