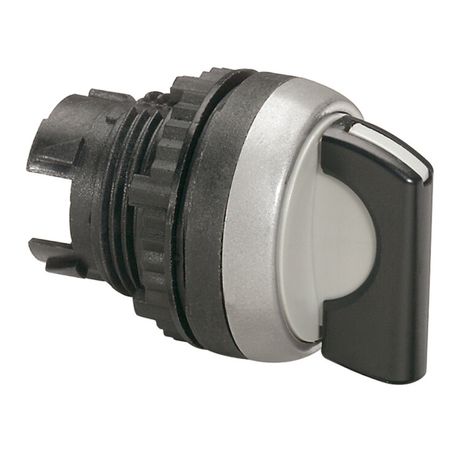

Переключатель с рукояткой - Osmoz для комплектации без подсветки IP 66 2 пололжения возвратом 45° чёрный | 023909 Legrand

Переключатель с рукояткой 2 положения с возвратом 45° чёрный IP66 от Legrand (артикул 023909) - это надёжный механический коммутационный элемент для управления оборудованием в условиях повышенной запылённости и воздействия воды. Подходит для установки на панели станков, автоматических линий и распределительных щитов.

Назначение и область применения

Этот переключатель предназначен для ручного включения/выключения цепей в двух состояниях с автоматическим возвращением в исходное положение после освобождения рукоятки. Устройство применяется там, где требуется временный контроль работы оборудования - например, для запуска тестового режима, аварийного останова или активации вспомогательных функций. Благодаря высокой степени защиты IP66, переключатель с рукояткой 2 положения с возвратом 45° чёрный IP66 можно устанавливать в помещениях с частым мытьём, на открытых площадках, в пищевой, химической и металлообрабатывающей промышленности.

Технические характеристики

• Количество положений: 2 (включено / выключено)
• Механизм возврата: да, самовозврат под углом 45°
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды из любого направления
• Диаметр отверстия для монтажа: 22,5 мм
• Тип элемента управления: поворотная рукоятка
• Цвет корпуса: чёрный
• Цвет фланца: хромированный
• Форма головки: круглая
• Тип изделия: головка переключателя (не содержит внутренних контактов - требует совмещения с контактным модулем)

Совместимость и монтаж

Переключатель с рукояткой 2 положения с возвратом 45° чёрный IP66 - это только внешняя головка. Для полноценной работы необходимо закрепить её на совместимый контактный модуль Legrand Osmoz, соответствующий типу коммутируемых цепей (например, нормально замкнутые или разомкнутые контакты). Монтаж осуществляется через отверстие диаметром 22,5 мм. Передний хромированный обод обеспечивает герметичную посадку в панель, предотвращает проворачивание и защищает от попадания влаги под корпус. Рекомендуется использовать штатные крепёжные гайки и уплотнительные кольца, входящие в комплект модуля.

Безопасность и стандарты

Изделие соответствует требованиям международного стандарта IEC 60947-5-1 для аппаратов управления. Высокая степень защиты IP66 позволяет применять устройство в зонах с риском брызг, струй воды и пылевой нагрузки. Конструкция выполнена из прочного термостойкого пластика, устойчивого к ультрафиолету и химически агрессивным средам. Напряжение и ток коммутации определяются подключаемым контактным модулем - выбирать его следует согласно техническим условиям цепи.

Преимущества

• Автоматический возврат снижает вероятность ошибочного длительного включения
• Угол возврата 45° обеспечивает четкую тактильную обратную связь
• Хромированное кольцо улучшает визуальное восприятие и устойчиво к царапинам
• Защита IP66 делает устройство пригодным для жестких условий эксплуатации
• Совместимость со всей серией Osmoz - возможность унификации панелей

Ограничения применения

• Не является самостоятельным коммутационным устройством - требует установки на контактный модуль
• Не рассчитан на постоянное удержание в рабочем положении - только импульсное управление
• Запрещается использование в взрывоопасных зонах (без сертификата ATEX)
• Не подходит для частого ручного включения/выключения более 1000 циклов в час - возможен быстрый износ механики
• Цвет индикатора не предусмотрен - визуальный сигнал отсутствует

Примеры использования

• Аварийный останов на конвейере - рукоятка нажимается для остановки, затем возвращается в нейтральное положение
• Ручной запуск насоса в сервисном режиме
• Выбор режима работы станка (быстрая/медленная подача)
• Тестирование системы безопасности на производстве
• Управление освещением в мойке или на участке с высокой влажностью

Практические советы

• При монтаже проверьте точность сверления отверстия - допуск +-0,2 мм. Отклонение больше 22,5 мм может нарушить герметичность.
• Используйте только оригинальные контактные модули Legrand Osmoz - сторонние аналоги могут не обеспечивать нужную степень защиты или срок службы.
• Для удобства обслуживания рекомендуется располагать переключатель с рукояткой 2 положения с возвратом 45° чёрный IP66 на уровне глаз и вне зоны случайных ударов.
• Проверяйте состояние уплотнителей при каждом техобслуживании - особенно в агрессивных средах.
• Если требуется визуальная индикация состояния - используйте параллельный сигнальный индикатор, поскольку этот переключатель не имеет встроенного светового указателя.
