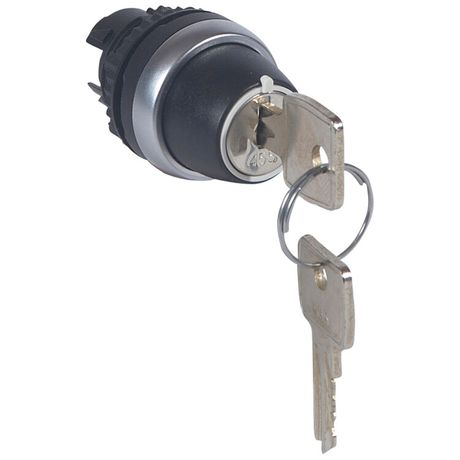

Переключатель с ключом № 455 - Osmoz для комплектации без подсветки IP 66 2 положения возвратом в центр 45° | 023952 Legrand

Переключатель с ключом 2 положения с возвратом в центр 45 градусов IP66 ГСИ, ГСИ(н) от Legrand — надёжный коммутационный элемент для ручного управления оборудованием в условиях повышенной запылённости и влаги. Артикул 023952 из серии Osmoz предназначен для установки на панели управления, где важна точная фиксация положений и автоматический возврат в нейтральное состояние.

Назначение и область применения

Этот переключатель используется там, где требуется безопасное и однозначное управление устройством через два рабочих состояния с обязательным возвращением в нейтральную позицию. Подходит для систем, требующих предотвращения случайного включения — например, для запуска/останова оборудования, активации аварийных режимов или управления перемещением механизмов. Применяется на станках, конвейерах, транспортерах, в промышленной автоматизации и других местах с жесткими условиями эксплуатации.

Технические характеристики

• Степень защиты: IP66 — полная герметичность от пыли и устойчивость к мощным струям воды;
• Тип управления: ключевой — доступен только при наличии специального ключа, исключает неквалифицированное вмешательство;
• Число положений: 2 — влево и вправо; после освобождения ключа он возвращается в центральное положение за счёт встроенного механического механизма;
• Угол поворота: 45° — минимальный ход для переключения, снижает риск ошибочных действий;
• Диаметр отверстия для монтажа: 22 мм — совместим со стандартными круглыми отверстиями в панелях;
• Форма головки: круглая, с хромированным передним кольцом и серебристой клавишной частью;
• Световая индикация: отсутствует — не имеет встроенных ламп или светодиодов.

Совместимость и монтаж

Переключатель с ключом 2 положения с возвратом в центр 45 градусов IP66 ГСИ, ГСИ(н) монтируется в панель через отверстие диаметром 22 мм. Крепится с помощью резьбовой гайки с внутренней стороны. Передний хромированный обод обеспечивает плотное прилегание к поверхности панели и эстетичный вид. Для подключения используются клеммы, расположенные внутри корпуса — провода подсоединяются к контактам L1, L2 и COM согласно схеме производителя. Установка возможна в вертикальном и горизонтальном положении. Не требует дополнительных адаптеров или переходников.

Безопасность и стандарты

Изделие соответствует требованиям международных норм для промышленного электрооборудования. Степень защиты IP66 гарантирует работу в средах с высокой влажностью, брызгами, пылью и мытьём струёй воды. Конструкция выполнена из прочных термостойких материалов, устойчивых к воздействию масел и химических веществ, характерных для заводской среды. Ключевой замок препятствует несанкционированному использованию, что соответствует принципам безопасности на производстве (ISO 13849, IEC 60204-1).

Преимущества

• Автоматический возврат в центр — исключает забытые включённые состояния, снижает риск аварий;
• Высокая степень защиты IP66 — работает даже в сырых, пыльных и агрессивных средах;
• Ключевой доступ — контроль управления ограниченным кругом лиц, повышает безопасность;
• Металлический корпус и хромированное кольцо — долговечность, устойчивость к механическому износу;
• Компактный размер (22 мм) — легко интегрируется в существующие панели без доработки.

Ограничения применения

• Не подходит для частого переключения более 10–15 раз в минуту — механическая система рассчитана на умеренную нагрузку;
• Отсутствие индикации — нельзя определить текущее положение визуально без наблюдения за ключом;
• Требуется наличие ключа для работы — потеря ключа делает переключатель недоступным до замены;
• Не предназначен для постоянного удерживания в крайних положениях — только временная фиксация до возврата.

Примеры использования

• Запуск и остановка насоса на водозаборной станции — ключ поворачивается влево для включения, вправо — для выключения, затем возвращается в центр;
• Ручной режим на конвейере — оператор переводит ключ в одно из двух положений для ручного движения, после чего он сам возвращается в нейтраль;
• Аварийный сброс системы — ключ используется для принудительного отключения питания, после действия возвращает в центр, чтобы избежать повторного включения;
• Управление заслонкой в вентиляционной системе — переключение между двумя режимами с обязательным возвратом в “выкл”.

Практические советы

• При монтаже проверьте глубину отверстия — корпус переключателя должен полностью войти, а переднее кольцо плотно прилегать к поверхности панели;
• Выбирайте ключи с метками (например, “ON/OFF”) и храните их в контролируемом месте — потеря одного ключа парализует функциональность;
• Не используйте силу при повороте — если ключ заклинивает, проверьте правильность установки и отсутствие деформаций;
• Для условий с частыми мойками рекомендовано использовать силиконовый герметик вокруг отверстия дополнительно — хотя IP66 уже достаточен, это повысит надёжность;
• При замене старого переключателя — сравните диаметр 22 мм и тип крепления, чтобы избежать необходимости сверления новой ниши.
