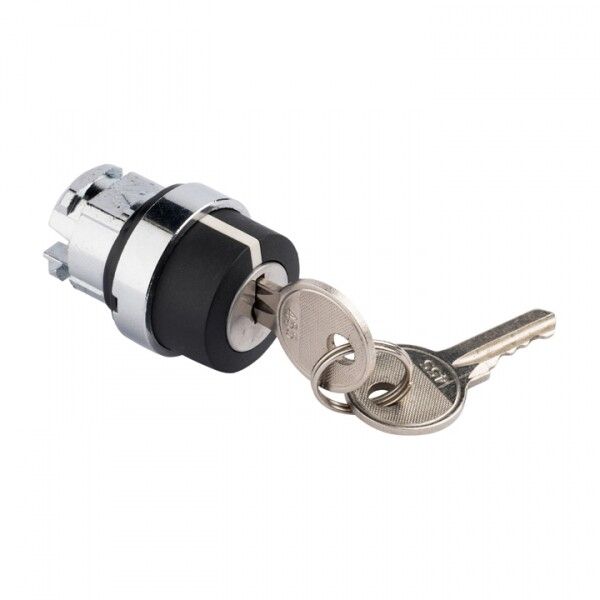

Исполнительный механизм переключателя ХB4 на 2 положения с замком, возвратный без фиксации EKF PROxima | XB4BG2

Механизм переключателя исполнительный ХB4 на 2 положения с замком возвратный без фиксации от EKF - компактный механический элемент управления с возвратным механизмом, предназначенный для надёжной работы в промышленных системах. Артикул xb4bg2 соответствует серии PROxima и подходит для установки в панели управления, где требуется точный и безопасный контроль оборудования.

Назначение и область применения

Этот переключатель используется для ручного управления технологическими процессами: запуск, остановка, переключение режимов работы. Применяется в постах кнопочном управлении, вводно-распределительных устройствах, системах АВР, станциях управления электродвигателями и других местах, где нужна механическая коммутация. Подходит для условий с высокой вибрацией и пылью благодаря защите IP54.

Технические характеристики

• Тип элемента управления: ключевой переключатель
• Количество положений: 2
• Возвратный механизм: да - после действия возвращается в исходное положение самостоятельно
• Фиксация: без фиксации - не остаётся в крайнем положении
• Материал корпуса: металл
• Степень защиты: IP54 - защита от пыли и брызг воды из любого направления
• Диаметр отверстия для монтажа: 22 мм
• Конструкция линзы: круглая
• Цвет: черный
• Наличие переднего кольца: да - обеспечивает плотную посадку в панель
• Рабочее напряжение: до 660 В переменного тока (50/60 Гц), до 400 В постоянного тока

Совместимость и монтаж

Переключатель xb4bg2 совместим со всеми изделиями серии XB4 от EKF. Устанавливается в стандартное отверстие диаметром 22 мм с помощью переднего кольца, которое фиксирует устройство в панели. Для подключения используются внешние контакты - они не входят в состав этого элемента и выбираются отдельно в зависимости от требуемой схемы. Монтаж возможен в металлические или пластиковые щиты, панели управления, шкафы автоматики.

Безопасность и стандарты

Изделие соответствует требованиям к безопасности для промышленного электрооборудования. Защита IP54 позволяет использовать его в помещениях с повышенной запылённостью и вероятностью попадания жидкости. Напряжения до 660 В AC / 400 В DC обеспечивают работу в большинстве промышленных сетей без необходимости дополнительной защиты.

Преимущества

• Металлический корпус повышает долговечность и устойчивость к механическим воздействиям
• Возвратный механизм исключает случайное сохранение состояния - важная функция для аварийных остановок
• Круглая форма и чёрный цвет обеспечивают хорошую видимость и единый стиль в панелях
• Унифицированная конструкция с другими элементами серии XB4 упрощает сборку и обслуживание
• Переднее кольцо гарантирует герметичность и жесткую фиксацию без дополнительных креплений

Ограничения применения

• Не предназначен для установки во взрывоопасных зонах - отсутствует сертификат взрывозащиты
• Не рассчитан на длительное погружение в воду - IP54 не обеспечивает гидроизоляцию при затоплении
• Требует внешних контактов - сам по себе не является полноценным коммутирующим устройством
• Не рекомендован для частых циклов более 1000 в час - может снижаться срок службы контактов

Примеры использования

• Запуск и остановка насоса на водопроводной станции
• Выбор режима работы конвейера (ручной/автоматический)
• Аварийная остановка станка на производственной линии
• Переключение между основным и резервным питанием в АВР
• Управление освещением в распределительном щите

Практические советы

• При монтаже проверьте глубину отверстия - оно должно точно соответствовать 22 мм, иначе кольцо не будет плотно прилегать
• Подбирайте контакты отдельно, ориентируясь на нагрузку: ток, тип цепи (AC/DC), число полюсов
• Для частого использования в условиях вибрации используйте дополнительные контргайки или клей против самоотвинчивания
• Не закручивайте крепёж слишком сильно - это может деформировать металл корпуса и нарушить герметичность
• Проверяйте соответствие напряжения сети заявленному значению - превышение может вызвать пробой контактов
