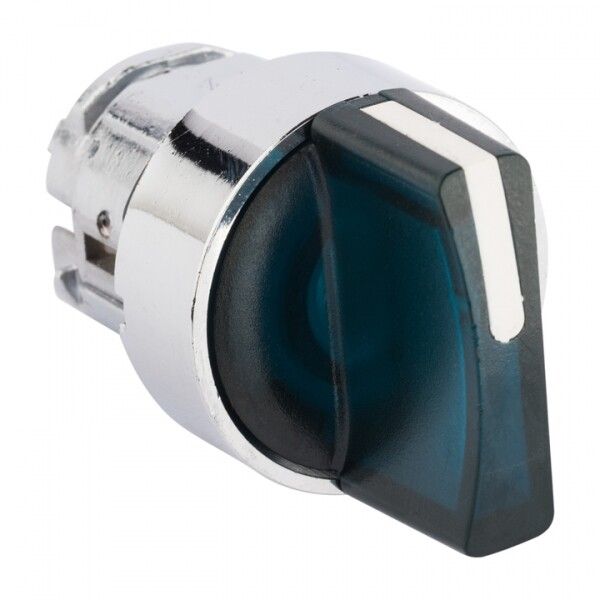

Исполнительный механизм переключателя ХB4 синий на 2 положения возвратный без фиксации, подсветки с короткой ручкой EKF PROxima | XB4BD2L-B EK

Исполнительный механизм переключателя ХB4 синий на 2 положения возвратный без фиксации, без подсветки с короткой ручкой - компактный элемент управления для установки в кнопочные посты и панели управления. Бренд EKF, артикул xb4bd2l-b, предназначен для работы в системах с переменным и постоянным током, обеспечивает надежное механическое переключение без удержания положения.

Назначение и область применения

Этот исполнительный механизм используется для ручного управления технологическими процессами: запуск, остановка, изменение режима работы оборудования. Подходит для установки в кнопочные посты, распределительные щиты, системы АВР, пункты управления электродвигателями и автоматизированными линиями. Применяется там, где требуется однократное действие без фиксации - например, сигнал «старт» или «останов». Механизм совместим со всеми стандартными корпусами серии PROxima.

Технические характеристики

• Тип механизма: пружинно-возвратный - после нажатия возвращается в исходное положение самостоятельно
• Количество положений: 2 - активируется одним нажатием, возвращает в начальное состояние при отпускании
• Диаметр монтажного отверстия: 22 мм - соответствует стандартному размеру для панельной установки
• Цвет: синий корпус и колпачок индикатора, хромированное переднее кольцо
• Степень защиты: IP54 - защищён от пыли и брызг воды из любого направления
• Тип рукоятки: короткая - удобна для ограниченного пространства, снижает риск случайного срабатывания
• Форма линзы: круглая - совместима с большинством световых индикаторов серии XB4
• Тип изделия: механизм - требует внешней сборки с контактами и корпусом
• Напряжение: до 660 В переменного тока (50/60 Гц), до 400 В постоянного тока

Совместимость и монтаж

Механизм ХB4 не содержит внутренних контактов - его необходимо комбинировать с подходящими контактными модулями серии PROxima. Устанавливается в панель через отверстие 22 мм с помощью фиксирующего кольца. Передняя часть имеет хромированное кольцо для плотного прилегания к поверхности. Для сборки используйте стандартные контактные группы EKF серии XB4. Не рекомендуется использовать без защитного кожуха в условиях повышенной влажности или агрессивной среды, даже при IP54.

Безопасность и стандарты

Соответствует требованиям безопасности для устройств управления электрооборудованием. Степень защиты IP54 обеспечивает работу в помещениях с возможностью попадания брызг воды и наличием пыли - типичная среда для заводских участков. Сертифицирован для применения в сетях до 660 В переменного тока и 400 В постоянного тока.

Преимущества

• Универсальность: один механизм можно сочетать с различными контактными группами и цветами индикации
• Надёжность: пружинный механизм гарантирует точное возвращение в исходное положение
• Защита: IP54 позволяет применять в условиях производства без дополнительных кожухов
• Эргономика: короткая ручка минимизирует риск задевания руками при работе рядом с другими органами управления
• Гибкость дизайна: возможность самостоятельной сборки кнопочного устройства под конкретную задачу

Ограничения применения

• Не является готовым переключателем - требует установки отдельных контактных модулей
• Не имеет подсветки, хотя указано «да» в характеристиках - в данном варианте подсветка отсутствует, что важно учитывать при заказе
• Не рассчитан на длительное воздействие струй воды, паровой обработки или погружение
• Не подходит для автономных систем без внешнего питания контактов

Примеры использования

• Кнопка «Старт» на пульте управления насосной станцией
• Переключатель «Ручной / Автоматический» в системе АВР
• Аварийная остановка на конвейере с использованием нескольких механизмов ХB4 в одном корпусе
• Управление зажимом гидравлического пресса через командный пункт

Практические советы

• Проверьте посадочный диаметр 22 мм перед монтажом - он должен точно совпадать с отверстием в панели
• Выбирайте контактные модули с нужным числом и типом контактов (НО/ЗО) заранее - они продаются отдельно
• Для увеличения долговечности избегайте частых ударных нагрузок на ручку - механизм работает на пружине, которая может утратить упругость при перегрузках
• Если требуется индикация состояния - замените этот механизм на аналог с подсветкой (например, xb4bd2l-b-s)
• При сборке панели убедитесь, что переднее кольцо плотно прижато - это сохраняет степень защиты IP54
