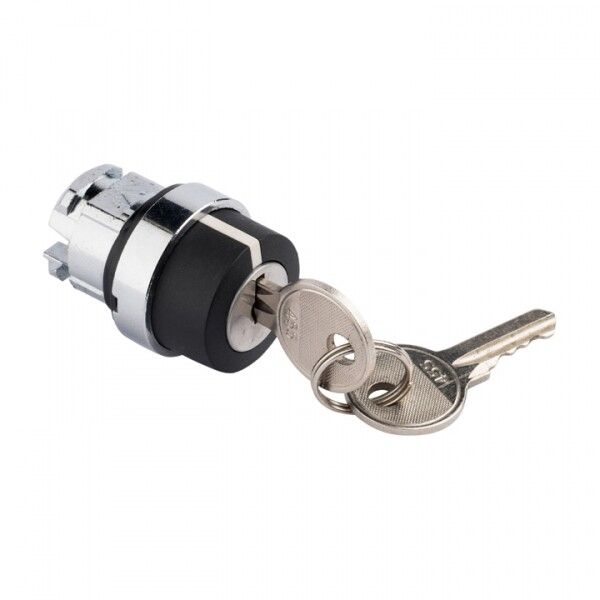

Исполнительный механизм переключателя ХB4 на 2 положения с замком, фиксацией EKF PROxima | XB4BG2F

Исполнительный механизм переключателя ХB4 на 2 положения с замком и фиксацией - это надёжный механический переключатель серии PROxima от EKF, предназначенный для точного и безопасного управления технологическим оборудованием. Артикул xb4bg2f обеспечивает фиксацию в двух рабочих состояниях, что делает его идеальным решением для систем, требующих устойчивого положения переключателя.

Назначение и область применения

Исполнительный механизм переключателя ХB4 на 2 положения с замком и фиксацией используется для ручного управления электрическими цепями в условиях промышленной автоматизации. Подходит для установки в кнопочные посты, распределительные щиты, системы АВР (автоматического включения резерва) и станции управления электроприводами. Применяется там, где важно зафиксировать положение переключателя - например, для включения/выключения оборудования, выбора режима работы или активации резервных цепей.

Технические характеристики

• Тип элемента управления: ключ - позволяет управлять устройством поворотом, исключая случайные срабатывания;
• Количество положений: 2 - переключатель имеет два устойчивых состояния: “вкл” и “выкл”;
• Тип фиксации: с фиксацией - после поворота ключ остаётся в выбранном положении, не возвращается самопроизвольно;
• Диаметр отверстия: 22 мм - совместим со стандартными отверстиями в панелях и корпусах;
• Степень защиты: IP54 - защищён от пыли (не полностью, но достаточна для большинства производственных помещений) и брызг воды из любого направления;
• Материал корпуса: металл - высокая механическая прочность и устойчивость к воздействиям среды;
• Наличие переднего кольца: да - обеспечивает плотную посадку и герметичность при монтаже;
• Конструкция линзы: круглая - классический вид, легко узнаваемый;
• Цвет: черный - контрастный, хорошо сочетается с панелями промышленного дизайна.

Совместимость и монтаж

Исполнительный механизм переключателя ХB4 на 2 положения с замком и фиксацией монтируется в панель через отверстие диаметром 22 мм. Переднее кольцо фиксирует устройство с помощью резьбового крепления внутри корпуса. Для подключения используются внешние контакты - они не входят в комплект, но совместимы с контактными модулями серии XB4. Установка возможна в любом положении - горизонтальном или вертикальном. Обязательно проверьте глубину монтажного отсека: корпус механизма требует свободного места для поворота ключа.

Безопасность и стандарты

Устройство соответствует требованиям к электрооборудованию для промышленного применения. Степень защиты IP54 обеспечивает работу в помещениях с повышенной запылённостью и риском попадания жидкости. Максимальные рабочие параметры: переменный ток до 660 В / 50–60 Гц, постоянный ток до 400 В. Напряжение и тип контактов выбираются отдельно - механизм является лишь управляющим элементом, не определяющим электрические характеристики цепи.

Преимущества

• Фиксация в обоих положениях предотвращает случайное переключение - особенно важно при работе с опасным оборудованием;
• Металлический корпус устойчив к ударным нагрузкам и химическому воздействию;
• Стандартный диаметр 22 мм - широкая совместимость с существующими панелями и корпусами;
• Переднее кольцо гарантирует герметичность и долгий срок службы даже в сложных условиях;
• Гибкость сборки: можно комбинировать с различными контактными модулями, линзами и клавишами из серии XB4.

Ограничения применения

• Не предназначен для установки во взрывоопасных зонах - степень защиты IP54 недостаточна для таких условий;
• Не рассчитан на длительное погружение в воду - не используйте в местах с постоянным воздействием струй или потоков жидкости;
• Ключ не имеет световой индикации - для визуального контроля требуется отдельная лампа или индикатор;
• Электрические параметры зависят от подключаемых контактов - нельзя использовать без подходящего контактного модуля.

Примеры использования

• Выбор между основным и резервным питанием в АВР-панели;
• Активация аварийного останова на станке с фиксацией в положении “стоп”;
• Переключение режимов работы конвейера (“работа”, “обслуживание”);
• Управление насосной группой в системе водоснабжения;
• Локальный пульт управления вентиляцией в производственном цехе.

Практические советы

• При заказе убедитесь, что нужный контактный модуль совместим с xb4bg2f - он продается отдельно;
• Проверьте толщину панели: она должна позволять плотно закрутить крепёжное кольцо без деформации;
• Для удобства обслуживания рекомендуется помечать положения ключа этикетками - “ВКЛ”, “ВЫКЛ”;
• Не затягивайте крепёж слишком сильно - это может повредить резьбу или корпус;
• Если требуется индикация - используйте совместимые светодиодные линзы серии XB4.
