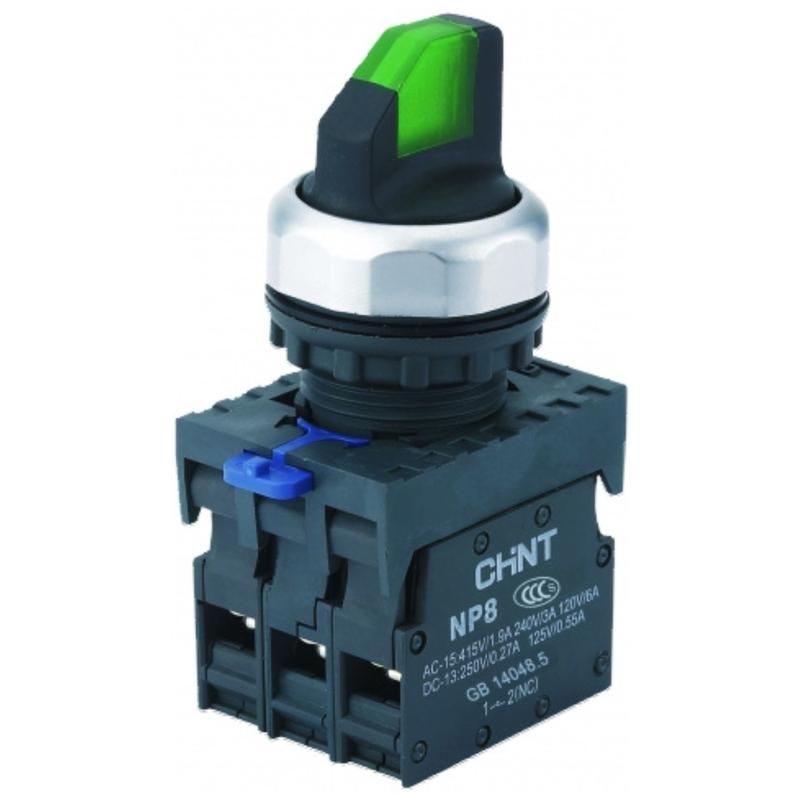

Переключатель управления с фиксацией NP8-20X/31 без подсветки зелёная 2НО IP65 (R) | 667228 CHINT

Переключатель управления с фиксацией NP8-20X/31 без подсветки 2 нормально открытых контакта зелёный IP65 от бренда CHINT - это надёжный механический коммутационный аппарат для управления цепями в условиях запылённых и влажных сред. Артикул 667228 предназначен для постоянного включения нагрузки после ручного воздействия, без необходимости удерживать рукоятку.

Назначение и область применения

Переключатель управления с фиксацией NP8-20X/31 без подсветки 2 нормально открытых контакта зелёный IP65 используется для включения и выключения электрических цепей вручную. Подходит для управления оборудованием, где требуется фиксированное положение включено/выключено - например, для пуска/останова насосов, вентиляторов, конвейеров, станков и других автоматических систем. Благодаря защите IP65, устройство можно применять на открытых площадках, в цехах с высокой влажностью или пылевой средой.

Технические характеристики

• Тип контактов: 2 нормально открытых (НО) - замыкают цепь только при активном положении рукоятки
• Фиксация: есть - рукоятка остаётся в выбранном положении до следующего действия
• Тип элемента управления: поворотная рукоятка - обеспечивает чёткую визуальную индикацию состояния
• Подключение: винтовые клеммы - подходят для проводов сечением до 2,5 мм2
• Степень защиты: IP65 - полностью герметична от пыли, защищена от струй воды из любого направления
• Габариты: 22×30 мм - компактный формат для установки в панели ограниченного размера
• Цвет: зелёный - соответствует стандарту IEC 60073 для обозначения команд “пуск” или “вкл.”
• Количество переключающих контактов: 0 - значит, нет дополнительных вспомогательных контактов, только основные 2 НО

Совместимость и монтаж

Переключатель управления с фиксацией NP8-20X/31 без подсветки 2 нормально открытых контакта зелёный IP65 монтируется в панель через круглое отверстие диаметром 22 мм. Установка происходит путём вставки корпуса и фиксации гайкой сзади. Модульная конструкция серии NP8 позволяет менять контактные модули, но в данной модели они уже собраны и не подлежат замене. Клеммы имеют антиослабляющие устройства - перед первым включением проверьте затяжку винтов. Для удобства монтажа рекомендуется использовать отвёртку с плоским жалом.

Безопасность и стандарты

Изделие соответствует требованиям международных стандартов IEC 60947-5-1 для кнопочных и переключающих аппаратов. Цветовая маркировка (зелёный) соответствует IEC 60073. Конструкция исключает случайную установку в неверное положение благодаря наличию элементов блокировки. Применение в цепях переменного тока до 690 В и постоянного тока до 250 В допускается при соблюдении номинального тока (не указано в данных - необходимо уточнять по документации оборудования).

Преимущества

• Высокая степень защиты IP65 - работает в сложных условиях без потери функциональности
• Фиксация положения - не требует постоянного давления, снижает риск ошибочного отключения
• Яркая зелёная рукоятка - легко определяется визуально даже в плохо освещённых местах
• Антиослабляющие клеммы - предотвращают самопроизвольное ослабление соединений при вибрации
• Компактные размеры - экономят место на панели

Ограничения применения

• Не предназначен для частого переключения - не рассчитан на работу в режиме частого включения/выключения (например, как реле)
• Отсутствие подсветки - нельзя использовать там, где требуется индикация состояния в темноте
• Нет вспомогательных контактов - невозможно подключить сигнализацию или блокировочные цепи
• Максимальный рабочий ток не указан - необходимо согласовать с нагрузкой по паспорту оборудования
• Не подходит для взрывоопасных зон - не имеет сертификата ATEX или IECEx

Примеры использования

• Пуск и остановка воздушного компрессора на заводе
• Управление питанием конвейера в пищевой промышленности
• Ручной контроль работы системы вентиляции в подвале
• Локальный выключатель питания испытательного стенда

Практические советы

• При монтаже используйте провода с медными жилами и зачищайте их на 8–10 мм - слишком длинные оголённые участки могут вызвать замыкание
• Проверяйте плотность затяжки винтов через 1–2 месяца после первого включения - особенно при работе с вибрирующим оборудованием
• Не применяйте силовые инструменты при закручивании клемм - перегрузка может повредить пластиковую часть корпуса
• Если нужна индикация состояния - выбирайте аналог с подсветкой (например, NP8-20X/32), но учтите, что он будет дороже
• Для многоканальных панелей используйте одинаковый тип переключателей - так проще обучать персонал и минимизируются ошибки
