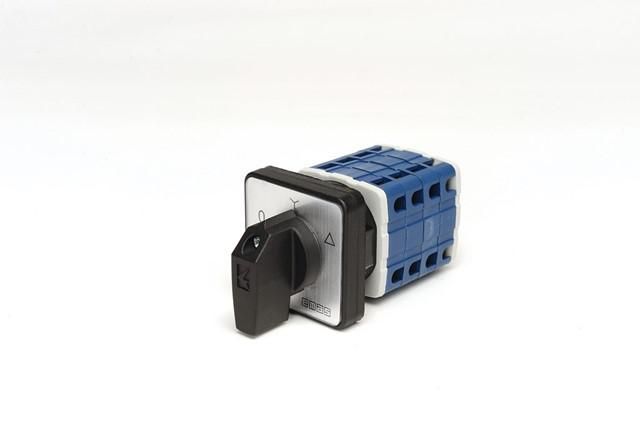

Переключатель звезда-треугольник EMAS 63А трехфазный EMAS PSA063MS335S

Переключатель звезда-треугольник трехфазный 63А от EMAS (артикул psa063ms335s) - это механическое устройство для переключения схем соединения трёхфазных электродвигателей между «звезда» и «треугольник». Применяется в системах автоматического пуска двигателей, где требуется снижение пусковых токов, например, на насосах, вентиляторах и компрессорах.

Назначение и область применения

Переключатель звезда-треугольник трехфазный 63А предназначен для ручного переключения схемы подключения трёхфазного асинхронного двигателя: с «звезды» (для мягкого пуска) на «треугольник» (для рабочего режима). Устройство не имеет внутреннего питания - работает исключительно за счёт механического воздействия. Подходит для управления двигателями мощностью до 15–18 кВт в зависимости от сети. Часто используется в промышленном оборудовании: конвейерах, воздушных завалах, водяных насосах, компрессорах и других устройствах с высокими пусковыми нагрузками.

Технические характеристики

• Номинальный ток: 63 А - максимальный рабочий ток, при котором обеспечивается надёжная коммутация
• Рабочее напряжение: 220–400 В переменного тока, 50 Гц - совместим с сетями 380/220 В
• Отключающая способность: 6 кА - способен безопасно разрывать цепь при аварийных токах короткого замыкания
• Механический ресурс: 100 000 циклов - минимальное количество операций включения/выключения без потери работоспособности
• Электрический ресурс: 50 000 циклов - гарантированное число коммутаций под нагрузкой
• Степень защиты: IP54/IP56 (лицевая часть) - устойчив к пыли и брызгам воды, подходит для помещений с повышенной влажностью
• Диапазон температур: –5C до +40C - эксплуатация в условиях типового производственного помещения
• Диэлектрическая прочность: 1890 В AC (1 мин) - гарантирует изоляцию между контактами
• Сопротивление изоляции: ≥10 МОм (при 500 В постоянного тока) - высокая изолирующая способность материалов
• Стандарт: TS EN 60947-3 - соответствует европейским требованиям к коммутационным аппаратам

Совместимость и монтаж

Устройство рассчитано на монтаж на DIN-рейку 35 мм. Клеммы для подключения проводов - винтовые, подходят для медных жил сечением до 25 мм2. Для работы с двигателем необходимо подключить три фазы питания, три выхода к двигателю и два контакта управления (обычно через контакторы). Переключатель звезда-треугольник трехфазный 63А не содержит встроенной автоматики - управление осуществляется вручную или через внешний механизм (например, таймер или реле времени). Обязательно проверьте соответствие посадочных размеров перед установкой: корпус имеет стандартные габариты для серийных кулачковых переключателей.

Безопасность и стандарты

Переключатель звезда-треугольник трехфазный 63А соответствует стандарту TS EN 60947-3, который регламентирует безопасность и испытания коммутационных аппаратов для низковольтных систем. Защита IP54/IP56 предотвращает попадание пыли и жидкости на контакты, что снижает риск пробоя и возгорания. Диэлектрическая прочность и сопротивление изоляции обеспечивают безопасную работу даже при кратковременных перенапряжениях. Устройство не содержит элементов, которые могут нагреваться самостоятельно - безопасно при длительной работе.

Преимущества

• Нет необходимости в питании - полностью механическое, не требует внешних источников энергии
• Высокая долговечность: 50 тысяч циклов под нагрузкой - меньше замен и обслуживания
• Компактный бакелитовый корпус - экономит место в щите
• Эргономичная ручка - удобно переключать даже в перчатках
• Поддерживает широкий диапазон токов (10–120 А) - позволяет использовать в различных схемах

Ограничения применения

• Не подходит для частотного регулирования - только двухпозиционное переключение “звезда” ↔ “треугольник”
• Требует ручного вмешательства; не является автоматическим переключателем
• Запрещено применять при температурах ниже –5C и выше +40C - возможна потеря герметизации и хрупкость материала
• Не предназначен для частых переключений (более 10–15 раз в час) - быстрый износ контактов
• Не рекомендован для взрывоопасных сред - хотя IP54/IP56 защищают от пыли и брызг, он не имеет взрывозащиты Ex

Примеры использования

• Воздушный компрессор: запуск в “звезде”, переход в “треугольник” после набора оборотов
• Циркулярная пила с асинхронным двигателем 11 кВт - снижение пускового тока до 30%
• Вентиляция в цеху: 3 фазы 380 В, двигатель 15 кВт - использование в паре с таймером для автоматического переключения
• Насосная станция: плавный пуск для продления срока службы ремней и подшипников

Практические советы

• Выбирая переключатель звезда-треугольник трехфазный 63А, убедитесь, что номинальный ток двигателя не превышает 63 А - лучше иметь запас 10–15%
• Используйте только медные провода сечением 10–25 мм2 - алюминий несовместим с винтовыми клеммами этого типа
• Проверяйте положение ручки перед включением - неправильное положение может вызвать короткое замыкание
• При монтаже в шкафу оставьте свободное пространство вокруг корпуса - для теплоотвода и доступа к ручке
• Обслуживание: раз в год осматривайте контакты на окисление и плотность затяжки клемм - особенно в условиях влажности
• Для автоматизации используйте этот переключатель в связке с таймером или реле времени - тогда он станет частью полноценной системы пуска
