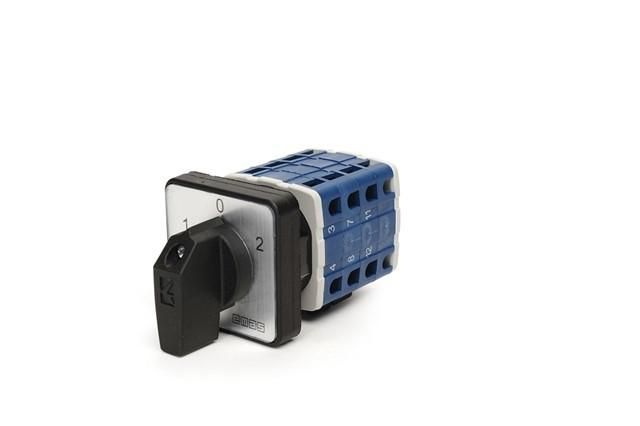

Переключатель полюсов 16А (1-0-2) 60 градусов, 3 полюса, рамка 48х48 мм, 400В AC, IP54 - PSA016KD334S EMAS

Переключатель реверсивный трехфазный (1-0-2) 16А от бренда EMAS, артикул psa016kd334s - это механическое устройство для безопасной смены направления вращения трёхфазного двигателя, а также полного отключения питания. Подходит для промышленных систем, где требуется надёжное управление приводами без автоматических компонентов.

Назначение и область применения

Переключатель реверсивный трехфазный (1-0-2) 16А используется для ручного переключения фаз местами, что меняет направление вращения трёхфазного электродвигателя. Положение «0» полностью отключает питание. Применяется там, где нужна простая, но надёжная коммутация: на станках, конвейерах, насосах, вентиляторах, подъёмниках. Может служить главным выключателем для группы оборудования или управляющим элементом в цепях сигнализации и контроля.

Технические характеристики

• Номинальный ток: 16 А - максимальный рабочий ток при напряжении 400 В
• Рабочее напряжение: 220–400 В переменного тока, 50 Гц
• Отключающая способность: до 6 кА - способен безопасно разрывать токи короткого замыкания
• Механический ресурс: минимум 100 000 циклов включения/выключения
• Электрический ресурс: минимум 50 000 циклов при нагрузке 16 А
• Степень защиты: IP54 и IP56 (лицевая часть) - защищён от пыли и струй воды
• Температурный режим: от –5 C до +40 C
• Диэлектрическая прочность: 1890 В переменного тока в течение 1 минуты
• Сопротивление изоляции: ≥10 МОм при 500 В постоянного тока
• Конструкция: бакелитовый корпус - устойчив к ударным нагрузкам и химическим воздействиям
• Стандарт соответствия: TS EN 60947-3

Совместимость и монтаж

Переключатель реверсивный трехфазный (1-0-2) 16А имеет три входных и три выходных клеммы для подключения фаз L1, L2, L3. Кабельные соединения выполняются через зажимы с моментом затяжки 1,2–1,5 Нм. Установка возможна на DIN-рейку или плоскую поверхность с помощью крепёжных отверстий. Для работы с двигателями мощностью до 4 кВт при 380 В - оптимальный вариант. Обязательно проверьте соответствие сечения провода: для 16 А рекомендовано медное сечение не менее 2,5 мм2.

Безопасность и стандарты

Устройство соответствует европейскому стандарту TS EN 60947-3, который регламентирует требования к коммутационным аппаратам для управления. Защита IP54/IP56 обеспечивает работу в условиях повышенной запылённости и влажности. Отключение при положении «0» гарантирует полную изоляцию цепи - важное условие для обслуживания и ремонта. Диэлектрическая прочность и высокое сопротивление изоляции снижают риск пробоя даже при кратковременных перегрузках.

Преимущества

• Не требует внешнего питания - работает исключительно за счёт механического действия
• Долгий срок службы благодаря высокому ресурсу операций
• Чёткое позиционирование: три фиксированных положения (1 - вперёд, 0 - выкл, 2 - назад) предотвращают случайные переключения
• Эргономичная ручка удобна для одноручного управления даже в перчатках
• Компактный размер позволяет устанавливать в ограниченном пространстве щита

Ограничения применения

• Не предназначен для частых переключений более 10–15 раз в час - это снизит электрический ресурс
• Запрещено использовать в средах с температурой ниже –5 C или выше +40 C - возможна потеря герметизации и деформация материалов
• Не подходит для автоматического управления - требует ручного вмешательства
• Не рассчитан на токи свыше 16 А; при превышении есть риск расплавления контактов
• Не является устройством защиты от перегрузки или короткого замыкания - необходимо применять совместно с автоматическими выключателями и тепловыми реле

Примеры использования

• Оборудование деревообработки: реверс ленточных пил для смены направления движения
• Конвейерные системы: изменение направления перемещения изделий
• Насосные станции: реверс для продувки трубопроводов
• Подъёмники и лифты: управление движением вверх/вниз
• Измерительные стенды: переключение полярности для тестирования оборудования

Практические советы

• Перед первым включением проверьте, чтобы все клеммы были плотно затянуты - слабый контакт вызывает нагрев
• При монтаже в щите оставьте свободное пространство перед ручкой - она должна свободно поворачиваться без препятствий
• Не используйте переключатель в качестве основного автомата - всегда дополняйте его защитными устройствами
• При работе в условиях влаги или пыли периодически осматривайте уплотнители и контакты - особенно важно для версии с IP56
• Для длительной эксплуатации рекомендуется выполнять профилактическую смазку механизма каждые 6 месяцев (не маслом! - специальная силиконовая смазка для контактов)
