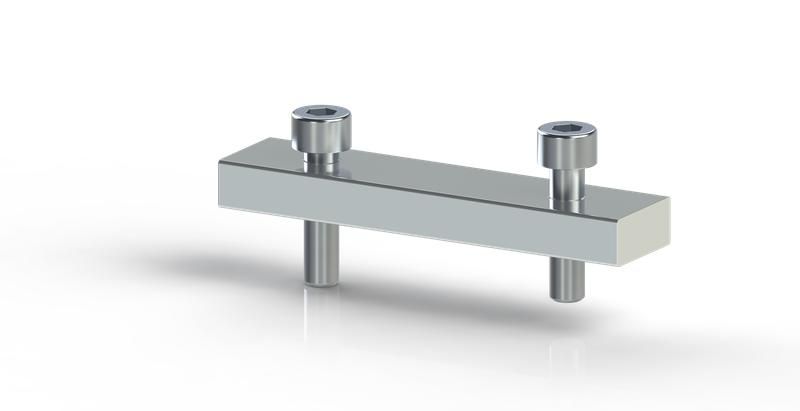

Перемычка для AVK 150B 2п UKB 150/2 Klemsan 478312

Перемычка для клеммной колодки 150B 2-полюсная UKB 150/2 Klemsan предназначена для соединения двух соседних контактов на клеммной колодке серии 150B, обеспечивая надёжный токопроводящий путь без необходимости внешней проводки. Этот элемент используется в распределительных щитах и автоматических системах управления.

Назначение и область применения

Перемычка UKB 150/2 Klemsan применяется для создания последовательного соединения между двумя контактными зонами на клеммной колодке типа 150B. Она заменяет внешние перемычки из провода - ускоряет сборку, снижает риск ошибок при монтаже и повышает долговечность соединений. Подходит для установки в силовые цепи постоянного и переменного тока до 10 А.

Технические характеристики

• Число полюсов: 2
• Совместима с клеммными колодками серии 150B
• Максимальный рабочий ток: 10 А
• Рабочее напряжение: до 690 В AC / 500 В DC
• Материал контактов: медный сплав с никелированием
• Изоляция: самозагашивающийся полиамид (UL94 V-0)
• Температурный диапазон: от –40 C до +100 C

Совместимость и монтаж

Перемычка UKB 150/2 Klemsan совместима исключительно с клеммными колодками серии 150B производства Klemsan. Устанавливается путём вставления в два смежных гнезда клеммы - фиксируется механически за счёт формы корпуса. Для правильной установки необходимо соблюдать ориентацию: штыревые контакты должны точно входить в соответствующие отверстия клеммы. Нельзя использовать с другими сериями колодок (например, 150A, 150E или сторонними аналогами).

Безопасность и стандарты

• Соответствие требованиям IEC 60947-7-1
• Устойчивость к возгоранию: UL94 V-0
• Защита от случайного доступа: закрытый тип контакта

Преимущества

• Экономит время при сборке - не требует резки и опрессовки проводов
• Обеспечивает одинаковое качество всех соединений внутри одной системы
• Не выступает выше уровня клеммной колодки - компактная форма позволяет плотно укладывать модули в щите
• Стойкая к вибрациям конструкция предотвращает самоотключение

Ограничения применения

• Не предназначен для работы при токах свыше 10 А - перегрузка вызывает нагрев и деформацию
• Запрещено применять в средах с высокой химической активностью (щелочи, растворители)
• Не рекомендовано использование вне герметичных или защищённых электрошкафов при наличии повышенной запылённости
• Не работает с клеммами других производителей даже при совпадении шага контактов

Примеры использования

• Подключение нескольких выходов термореле в одном ряду
• Формирование группового питания для группы маломощных устройств (датчики, клапаны)
• Создание параллельных цепей в контроллерах PLC
• Сборка распределительных секций в промышленных щитах

Практические советы

• Перед установкой проверьте, что клемма 150B полностью освобождена от проводов - перемычка должна входить свободно
• Не используйте инструменты для принудительной установки - достаточно легкого давления рукой
• При использовании в многоконтактных системах сохраняйте единый порядок расположения перемычек - это упростит диагностику
• Для обслуживания легко демонтируется: просто потяните её вертикально вверх - никаких болтов или фиксаторов
• Храните в оригинальной упаковке - контакты чувствительны к окислению при длительном воздействии воздуха
