Перемычка клеммная FER-300 2-х полюсная 520А 1000В DKC (ДКС) LQW-2-RFF300

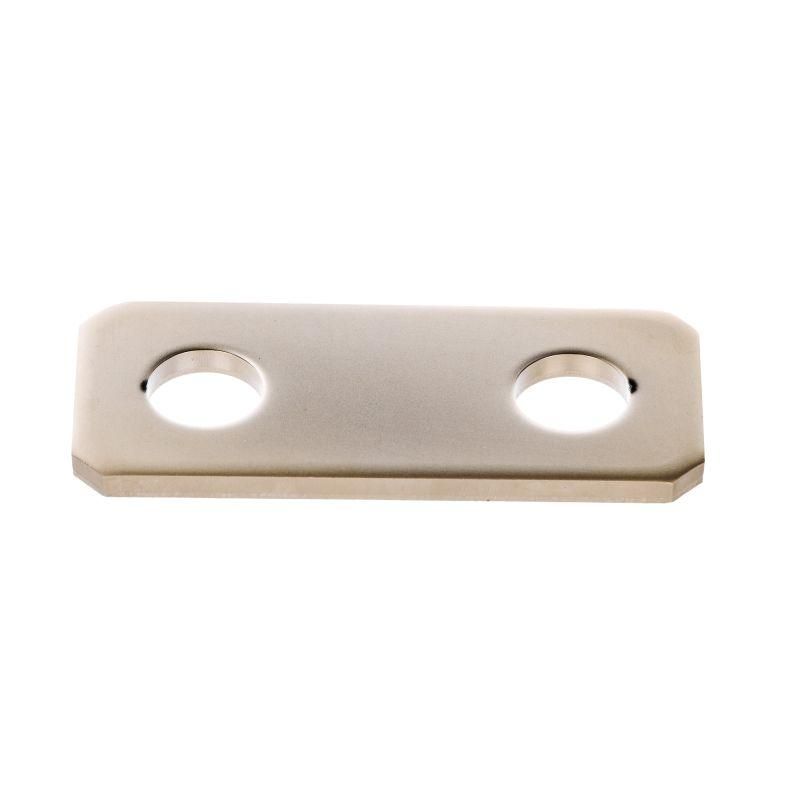

Перемычка для клеммы 2-х полюсная FER-300 DKC - это медный поперечный соединитель для надежного электрического соединения между двумя болтовыми клеммами типа FER-300. Применяется в силовых распределительных устройствах, где требуется высокий ток и устойчивость к механическим нагрузкам.

Назначение и область применения

Перемычка для клеммы 2-х полюсная FER-300 DKC предназначена для создания электрического соединения между двумя соседними клеммами серии FER-300. Она используется там, где необходимо передавать большой ток без потерь - например, в щитах автоматического ввода резерва (АВР), распределительных пунктах, промышленных панелях и системах управления мощными двигателями.

Технические характеристики

• Тип изделия: Перемычка
• Количество контактов: 2
• Исполнение: Поперечный соединитель
• Тип подключения: Болтовое
• Шаг между клеммами: 55 мм
• Номинальный ток: 520 А
• Номинальное напряжение: 1000 В
• Материал: Медь - обеспечивает низкое переходное сопротивление и хорошую теплопроводность
• Размер модуля: 95 мм - длина корпуса перемычки
• Количество перемычек в комплекте: 2
• Цвет: Серый

Совместимость и монтаж

Перемычка для клеммы 2-х полюсная FER-300 DKC совместима исключительно с клеммами FER-300, имеющими шпильки-выводы с шагом 55 мм. Для установки необходимо:

• Выполнить отключение питания и проверить отсутствие напряжения
• Закрутить болты клемм до момента плотного прилегания контактной поверхности
• Убедиться, что перемычка точно ложится на обе шпильки - не допускается перекос
• Не использовать усилие выше рекомендованного - избыточный момент может повредить резьбу клеммы

Способ монтажа указан как «Прочее» - потому что перемычка фиксируется через существующие болтовые зажимы клемм, без дополнительных креплений.

Безопасность и стандарты

Перемычка для клеммы 2-х полюсная FER-300 DKC соответствует требованиям к проводникам для силовых цепей, рассчитана на работу при температуре окружающей среды до +40 C. Напряжение 1000 В позволяет применять её в сетях до 1 кВ переменного тока. Соответствие нормам IEC/EN 60947-7-1 подтверждено производителем DKC для серийных изделий FER-300.

Преимущества

• Медная конструкция снижает нагрев и потери энергии при работе на предельном токе 520 А
• Поперечное исполнение обеспечивает равномерную нагрузку на обе клеммы
• Стандартный шаг 55 мм гарантирует точную посадку без доработок
• Две перемычки в комплекте позволяют заменить сразу два соединения или иметь запас
• Серый цвет - визуально отличаем от других элементов, упрощает диагностику

Ограничения применения

• Не применяется с другими типами клемм - даже близкими по габаритам, если шаг отличается
• Не предназначен для частой сборки-разборки - многократные демонтажи могут деформировать контактные поверхности
• Не работает в условиях постоянной вибрации без дополнительной фиксации
• Не следует использовать в помещениях с повышенной коррозионной активностью без внешней защиты

Примеры использования

• Силовые щиты на заводах - соединение фаз между клеммами вводных автоматических выключателей
• Щиты АВР - параллельное подключение двух входов для бесперебойного питания
• Частотные преобразователи - соединение выходных клемм с реакторами или фильтрами
• Энергообъекты - распределение тока в ячейках КРУ 0,4–1 кВ

Практические советы

• Перед установкой проверьте, чтобы шпильки клемм FER-300 были чистыми и без следов окисления - используйте спирт или специальный очиститель
• Учитывайте посадочный диаметр: перемычка рассчитана именно на шпильки FER-300, другие аналоги могут не подходить
• При использовании нескольких перемычек в одном ряду соблюдайте одинаковый момент затяжки - это предотвращает перекос и локальные перегревы
• Для обслуживания системы лучше всего хранить запасные перемычки FER-300 DKC - они легко заменяются без перестройки всей цепи
• Не путайте с продольными перемычками - эта модель только поперечная, для связи двух смежных клемм, а не целой группы
