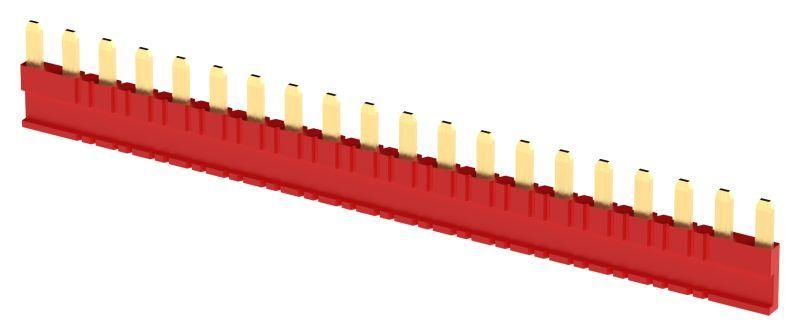

Перемычка для розетки ORS-S двадцатиполюсная красная | ORS-S-J-20-RD ONI IEK

Перемычка для розетки двадцатиполюсная красная ORS-S-J-20 - это соединительный мост для быстрого группового подключения ультратонких реле ORK в распределительных щитах. Продукт от ONI (IEK) обеспечивает надёжную передачу тока до 16 А между 20 контактами, снижает количество проводов и ускоряет сборку.

Назначение и область применения

Перемычка для розетки двадцатиполюсная красная ORS-S-J-20 используется исключительно для параллельного соединения контактов ультратонких реле серии ORK. Она позволяет заменить множество отдельных проводов одним компактным элементом, что особенно важно при сборке панелей управления с большим числом реле.

Подходит для применений в машиностроении, станкостроении, энергетике, инженерной инфраструктуре и строительстве - там, где требуется компактное, надёжное и легко обслуживаемое соединение нескольких цепей.

Технические характеристики

• Тип: Соединительный мост (перемычка)
• Количество полюсов: 20
• Номинальный ток: 16 А
• Изоляция: Да - корпус из изолирующего материала предотвращает случайные замыкания
• Цвет: Красный - визуальное отличие от других перемычек, упрощает диагностику
• Совместима только с реле ORK - не работает с другими типами контактов

Совместимость и монтаж

Перемычка для розетки двадцатиполюсная красная ORS-S-J-20 совместима **только** с ультратонкими реле ORK. Устанавливается на стандартные посадочные места контактов этих реле - не требует инструментов, фиксируется защёлками.

Установка выполняется вручную: выровнять перемычку по ряду контактов, равномерно надавить сверху до характерного щелчка. Нельзя использовать силовые инструменты - риск повреждения контактов.

Не применяйте с реле других серий, даже если они кажутся аналогичными - габариты и расположение контактов различаются.

Безопасность и стандарты

Перемычка для розетки двадцатиполюсная красная ORS-S-J-20 соответствует требованиям безопасности для устройств низкого напряжения. Изолированный корпус исключает доступ к токоведущим частям при установленном состоянии. Работает в температурном диапазоне, указанном для реле ORK - проверьте документацию на используемые реле.

Преимущества

• Простота установки - не нужна пайка, клеммы или инструменты
• Удобное подключение группы реле шлейфом - экономит время при сборке и модификации схем
• Снижение количества проводов - меньше точек отказа, проще трассировка
• Яркая окраска - упрощает визуальный контроль и обслуживание

Ограничения применения

• Работает **только** с реле ORK - несовместима с любыми другими типами реле, в том числе с ORS, ORE, ORT
• Максимальный ток - 16 А; не допускается использование в цепях выше этого значения
• Не предназначен для работы в условиях постоянного механического воздействия или вибраций - возможен самопроизвольный выход из контакта
• Запрещено перегревать - не устанавливать рядом с источниками тепла мощностью более 50 Вт

Примеры использования

• Сборка панели управления станком с 20 реле - все входы питания соединены одной перемычкой ORS-S-J-20 вместо 19 проводов
• Электрощит в здании: групповое питание нескольких реле защиты от перегрузки
• Линии автоматизации: одновременное включение/выключение нескольких исполнительных механизмов через один сигнал

Практические советы

• Перед установкой проверьте, что контакты реле ORK чистые и не деформированы - грязь или изгиб могут вызвать плохой контакт
• При использовании нескольких перемычек ORS-S-J-20 в одном щите - соблюдайте цветовую маркировку: красная = одна группа, другая цветовая метка - другая
• Не комбинируйте эту перемычку с обычными проводами внутри одного соединения - это создаёт риск перегрузки и нагрева
• При замене реле - всегда демонтируйте перемычку перед снятием старого устройства, чтобы не повредить соседние контакты
