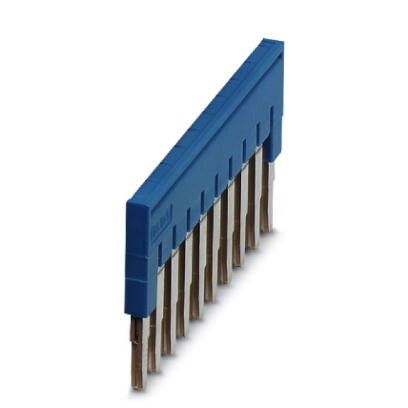

Перемычка FBS 10-5 BU | 3036916 Phoenix Contact

Перемычка FBS 10-5 BU от Phoenix Contact предназначена для соединения контактов в клеммных блоках серии FBS. Артикул 3036916 обеспечивает надёжный токопроводящий мост между соседними зажимами без необходимости внешних проводов.

Назначение и область применения

Перемычка FBS 10-5 BU используется для создания электрического соединения между двумя соседними контактными точками в клеммниках серии FBS. Применяется в распределительных щитах, автоматизированных системах управления и промышленном оборудовании, где требуется упрощённая коммуникация между выводами одного модуля.

Технические характеристики

• Тип: перемычка для клеммных блоков FBS
• Максимальный ток: до 10 А (по спецификации серии FBS)
• Рабочее напряжение: до 400 В переменного тока
• Цвет: синий (BU - blue)
• Шаг контактов: 5,0 мм
• Материал корпуса: полиамид (UL94 V-0)
• Материал контактов: медный сплав с никелевым покрытием

Совместимость и монтаж

Перемычка FBS 10-5 BU совместима исключительно с клеммными блоками серии FBS от Phoenix Contact. Устанавливается путём вставки в два соседних гнезда клеммы - фиксируется механически без инструментов. Для правильной установки проверьте, что шаг контактов на клемме точно соответствует 5,0 мм. Перемычка не подходит для других серий, даже если они имеют аналогичный шаг.

Безопасность и стандарты

Изделие соответствует требованиям безопасности IEC/EN 60947-7-1 для компонентов коммутационных устройств. Материалы корпуса имеют класс горючести UL94 V-0 - самозатухающие при возгорании.

Преимущества

• Устраняет необходимость в дополнительных проводах между смежными клеммами - снижает риск ошибок при сборке
• Фиксация без инструментов - позволяет менять цепи во время обслуживания
• Яркая цветовая маркировка (синий) упрощает визуальный контроль соединений
• Высокая долговечность контактов за счёт никелевого покрытия

Ограничения применения

• Не применяется вне серии FBS - несовместима с другими типами клемм, даже при одинаковом шаге
• Не рассчитана на ток выше 10 А - использование в более мощных цепях недопустимо
• Не предназначен для работы в условиях постоянного воздействия химических растворителей или высокой влажности без защиты корпуса

Примеры использования

• Соединение входных сигналов в PLC-модуле
• Объединение нескольких выходов реле в одной группе
• Замыкание цепей питания в распределительной коробке
• Настройка последовательных цепей на конвейерах и станках с использованием клемм FBS

Практические советы

• Перед установкой убедитесь, что клемма не находится под напряжением - переключите питание
• Проверяйте плотность посадки: перемычка должна вставляться легко, но не болтаться после установки
• Для частых изменений схемы используйте перемычки FBS 10-5 BU вместо пайки или кабельных перемычек - это повышает ремонтопригодность
• Артикул 3036916 - единственный вариант для синих перемычек с шагом 5 мм в линейке FBS; другие цвета или шаги требуют другого артикула
