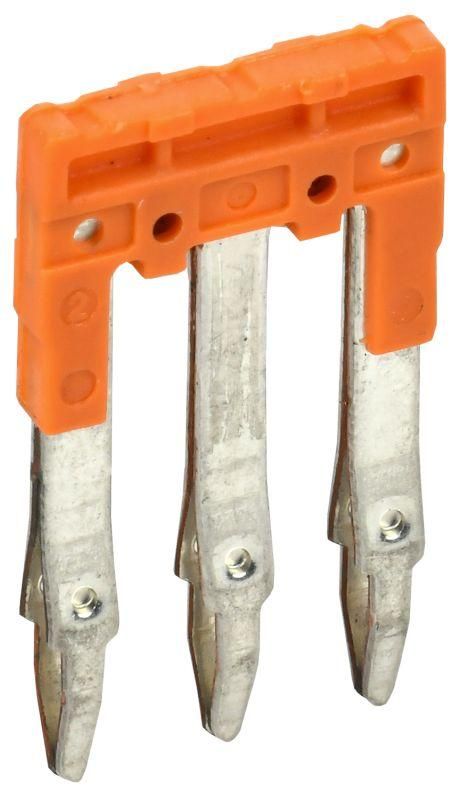

Перемычка гребенчатая для CP 2,5мм2 3PIN | YCT20-00-K03-002-EC-3P IEK

Перемычка гребенчатая для клеммной колодки 2,5 мм2 3PIN от IEK (ИЭК), артикул yct20-00-k03-002-ec-3p, предназначена для быстрого соединения нескольких клемм на одной колодке, исключая необходимость прокладывать отдельные провода. Подходит для установки в распределительных щитах, автоматических выключателях и других устройствах с клеммными блоками.

Назначение и область применения

Перемычка гребенчатая для клеммной колодки 2,5 мм2 3PIN используется для создания электрических связей между соседними клеммами в одном ряду. Это ускоряет монтаж, снижает количество проводов и повышает надёжность соединений. Применяется в силовых цепях с током до 24 А - например, в щитах управления, системах автоматизации, на конвейерах, в оборудовании с групповым подключением устройств.

Технические характеристики

• Тип: Перемычка гребенчатая, втычного типа
• Сечение провода: 2,5 мм2 - совместима с клеммами, рассчитанными на этот размер жилы
• Номинальный ток: 24 А - допустимый постоянный ток при нормальных условиях
• Номинальное напряжение: 1000 В - обеспечивает безопасную работу в высоковольтных сетях до 1 кВ
• Количество контактов: 3 шт. - соединяет три последовательные клеммы
• Количество перемычек в комплекте: 2 шт. - две одинаковые перемычки в упаковке
• Исполнение: Кабельная перемычка - не требует внешней изоляции, рассчитана на вставку в клеммные блоки

Совместимость и монтаж

Перемычка IEK yct20-00-k03-002-ec-3p вставляется в клеммы с шагом 5,08 мм (стандартный шаг для большинства европейских клеммных колодок). Монтаж выполняется просто: перемычка плотно вводится в клеммы до характерного щелчка. Убедитесь, что клемма имеет подходящий зажим для 2,5 мм2 - иначе контакт будет плохим. Не используйте с клеммами, где шаг отличается от 5,08 мм. Для правильной работы все клеммы должны быть одного типа и производителя, либо соответствовать тем же геометрическим параметрам.

Безопасность и стандарты

Перемычка выполнена из медного сплава с покрытием, обеспечивающим хорошую проводимость и устойчивость к окислению. Соответствует требованиям к безопасности для электроустановок до 1000 В. Номинальное напряжение 1000 В позволяет применять её в промышленных и коммерческих системах, включая системы освещения, нагрева и управления. Не предназначен для использования в взрывоопасных средах без дополнительной защиты.

Преимущества

• Уменьшает время монтажа за счёт замены трёх отдельных проводов одной перемычкой
• Повышает надёжность соединений - меньше точек подключения, меньше рисков ослабления контакта
• Стандартный втычной тип - не нужна отвертка, достаточно вставить рукой
• Две перемычки в наборе - удобно для запаса или одновременной установки в двух местах
• Совместима с популярными сериями клеммных колодок IEK и аналогичными моделями других брендов

Ограничения применения

• Не подходит для переменного тока выше 24 А - перегрузка вызывает перегрев и выход из строя
• Работает только с клеммами, имеющими точно такой же шаг и форму гнезд - несовместима с клеммами другого стандарта (например, 3,5 мм или 9,5 мм)
• Не рекомендуется использовать в условиях частых вибраций без фиксации всей колодки
• Не предназначена для подключения многожильных проводов с опрессовкой - требуется жила сечением 2,5 мм2 без бронирования

Примеры использования

• Подключение трёх входных фаз к автоматическому выключателю в щите освещения
• Объединение клемм термореле в системе теплого пола
• Создание общей шины нулевых проводников в распределительном щите
• Связка клемм в блоке предохранителей для равномерного распределения нагрузки

Практические советы

• Перед установкой проверьте, чтобы все клеммы были свободны и не имели следов перегрева
• Не применяйте усилие - если перемычка не встаёт легко, возможно, не тот тип клеммы
• При использовании в щитах с высокой влажностью - убедитесь, что вся колодка защищена корпусом IP54 или выше
• Запасные перемычки из комплекта храните в сухом месте - они могут потребоваться при ремонте
• Если вам нужны перемычки на 4 или 5 клемм - выбирайте другие модели серии yct20, а не эту
