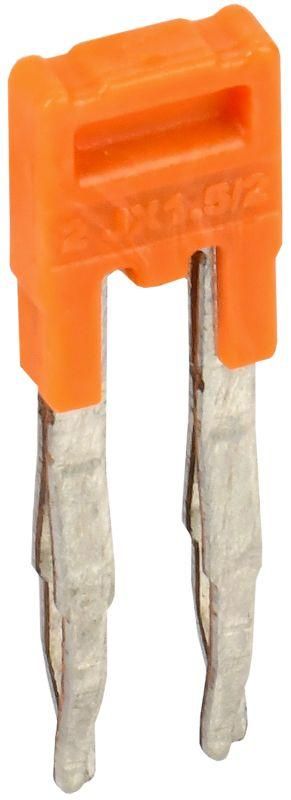

Перемычка гребенчатая для CP 1,5мм2 2PIN | YCT20-00-K03-001-EC-2P IEK

Перемычка гребенчатая для клеммной колодки 1,5 мм2 2PIN от IEK (ИЭК), артикул yct20-00-k03-001-ec-2p, предназначена для быстрого соединения двух соседних клемм на одной колодке, упрощая сборку электрических цепей без лишней проводки.

Назначение и область применения

Перемычка гребенчатая для клеммной колодки 1,5 мм2 2PIN используется для создания электрического соединения между двумя соседними контактами клеммной колодки. Применяется в распределительных щитах, автоматических выключателях, контакторах и других устройствах, где требуется равномерное распределение потенциала между несколькими точками. Особенно удобна при монтаже групповых цепей освещения, управления двигателями или подключении нескольких устройств к одному фазному или нулевому проводу.

Технические характеристики

• Номинальный ток: 15 А - способна безопасно передавать ток до 15 ампер без перегрева.
• Номинальное напряжение: 800 В - рассчитана на работу в сетях переменного и постоянного тока до 800 вольт.
• Количество полюсов: 2 - соединяет две смежные клеммы.
• Сечение провода: 1,5 мм2 - совместима с клеммами, предназначенными для проводов этого сечения.
• Способ монтажа: втычной - устанавливается простым нажатием в клеммы без инструментов.
• Исполнение: гребенчатая - единая пластиковая рамка с металлическими контактами, обеспечивающая надёжную связь всех точек.

Совместимость и монтаж

Перемычка гребенчатая для клеммной колодки 1,5 мм2 2PIN совместима с клеммными колодками IEK серии YCT20 и аналогичными моделями с шагом контактов 5,0 мм и зажимами для проводов 1,5 мм2. Установка выполняется вручную: просто вставьте перемычку в два соседних гнезда до характерного щелчка. Отсоединяется легким поддеванием плоской отверткой. Не используйте силу - это может повредить клеммы. Перемычка yct20-00-k03-001-ec-2p не подходит для колодок с другим шагом или сечением провода.

Безопасность и стандарты

Перемычка соответствует требованиям безопасности для электроустановок низкого напряжения. Материал корпуса - самозагасающий поликарбонат, что снижает риск распространения горения. Контакты выполнены из медного сплава с никелевым покрытием, обеспечивая устойчивость к окислению и долгий срок службы даже в условиях повышенной влажности.

Преимущества

• Ускоряет монтаж - заменяет несколько отдельных перемычек одним элементом.
• Минимизирует ошибки - исключает случайное неправильное подключение проводов.
• Обеспечивает равномерный контакт - все точки соединены под одинаковым давлением.
• Легко проверяется визуально - видно, какие клеммы соединены.
• Не требует инструментов для установки и демонтажа.

Ограничения применения

• Подходит только для клеммных колодок с шагом 5,0 мм и сечением провода 1,5 мм2.
• Не применяется в цепях с током выше 15 А - возможен перегрев и деформация.
• Не рекомендовано использовать в средах с высокой запыленностью без защиты IP - хотя сама перемычка имеет хорошую герметичность, она не защищена от внешнего воздействия.
• Не подходит для многожильных проводов с жесткими концами - необходимо использовать наконечники.

Примеры использования

• Соединение фазных входов нескольких автоматических выключателей в одном ряду.
• Распределение нулевого провода через несколько клемм в распределительном щите.
• Подключение нескольких датчиков к одному выходу контроллера.
• Создание параллельных цепей в системах управления конвейерами или насосами.

Практические советы

• Перед установкой убедитесь, что клеммы свободны и не имеют следов перегрева.
• Если нужна перемычка на 3–4 полюса - выбирайте другие модели серии; эта модель (yct20-00-k03-001-ec-2p) только для двух.
• Не комбинируйте эту перемычку с другими типами - они могут иметь разный шаг или материал контакта.
• При частых переборках схем храните перемычку гребенчатую для клеммной колодки 1,5 мм2 2PIN в оригинальной упаковке - так сохранится форма контактов.
• Проверяйте плотность посадки после монтажа - слабый контакт вызывает нагрев и отказ.
