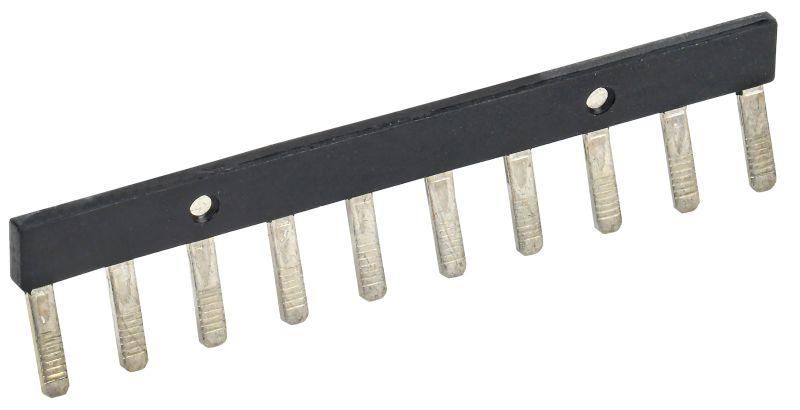

Перемычка гребенчатая для CTS-F 4мм2 10PIN | YCT14-00-K03-004-EC-10P IEK

Перемычка гребенчатая для CTS-F 4 мм2 10PIN от IEK (Артикул yct14-00-k03-004-ec-10p) предназначена для быстрого соединения нескольких клеммных контактов в одной группе, исключая необходимость прокладывать отдельные провода. Применяется в распределительных щитах и модульных системах на базе CTS-F.

Назначение и область применения

Гребенчатая перемычка используется для создания электрических связей между соседними клеммами в клеммной колодке типа CTS-F. Она заменяет несколько отдельных проводов, ускоряя монтаж и снижая риск ошибок при подключении. Подходит для установки в автоматических выключателях, УЗО, реле и других устройствах, которые используют стандартизированные клеммы CTS-F.

Технические характеристики

• Номинальный ток: 6 А - допустимый постоянный ток через каждую перемычку;
• Номинальное напряжение: 800 В - максимальное рабочее напряжение, при котором сохраняется изоляция и безопасность;
• Сечение провода: 4 мм2 - соответствует стандартному сечению кабелей, используемых в клеммах CTS-F;
• Количество контактов: 10 PIN - позволяет соединить до 10 последовательных клемм;
• Способ монтажа: винтовой - фиксируется путём затяжки винтов на клеммах, как обычный провод;
• Исполнение: проволочная - жесткая металлическая конструкция, не требует зачистки и опрессовки;
• Количество перемычек в комплекте: 2 - две отдельные гребёнки для двух цепей или резерва.

Совместимость и монтаж

Перемычка совместима только с клеммными колодками серии CTS-F от IEK. Не подходит для других типов клемм (например, WAGO, Phoenix Contact, ABB). Для монтажа:

• Установите перемычку на нужные клеммы - она должна плотно лечь на все контакты одновременно;
• Затяните винты на каждой клемме до упора - проверьте надёжность соединения легким покачиванием;
• Не перегибайте перемычку - она жёсткая и может сломаться при усилии;
• Работает только с клеммами, имеющими одинаковый шаг (расстояние между контактами) - у CTS-F он 5,08 мм.

Безопасность и стандарты

Произведена в соответствии с требованиями к качеству и безопасности продукции IEK. Соответствует нормам для внутреннего электроустановочного оборудования. Материалы - медные сплавы с антикоррозийным покрытием, обеспечивают долговечность и устойчивость к нагреву при работе на предельном токе.

Преимущества

• Ускоряет монтаж - вместо 9 проводов один элемент соединяет 10 точек;
• Меньше места занимает внутри шкафа - компактная форма;
• Высокая надёжность - металлический контакт без сварки и пайки;
• Легко диагностируется - видна целостность соединения визуально;
• Поддерживает единый потенциал - минимизирует риски возникновения разницы напряжений между клеммами.

Ограничения применения

• Не применяется в цепях переменного тока выше 800 В - возможен пробой изоляции;
• Не подходит для токов более 6 А - перегрев и повреждение контактов;
• Не используется в условиях повышенной вибрации без дополнительной фиксации - может ослабнуть;
• Не совместима с клеммами других серий - даже если они кажутся похожими;
• Не рекомендуется использовать в помещениях с высокой запылённостью без защиты корпуса - пыль может попасть под контактную поверхность.

Примеры использования

• Объединение входных фаз в автоматическом выключателе с несколькими полюсами;
• Создание общей нулевой шины из нескольких клемм в распределительном щите;
• Связка выходов нескольких УЗО для контрольного сигнала;
• Формирование группы управления в панели конвейера или насосной станции.

Практические советы

• Выбирайте перемычку с числом контактов на 1–2 больше, чем вам нужно - это даёт запас для будущих изменений;
• Проверяйте соответствие номера модели (yct14-00-k03-004-ec-10p) перед покупкой - другие версии могут иметь другое количество контактов или сечение;
• При использовании в щитах с ограниченным пространством - убедитесь, что гребёнка не задевает соседние модули;
• Не используйте перемычку как силовой провод - она не рассчитана на протяжённые маршруты, только на локальные связи;
• Храните в сухом месте - влага может вызвать окисление контактов, особенно в старых партиях.
