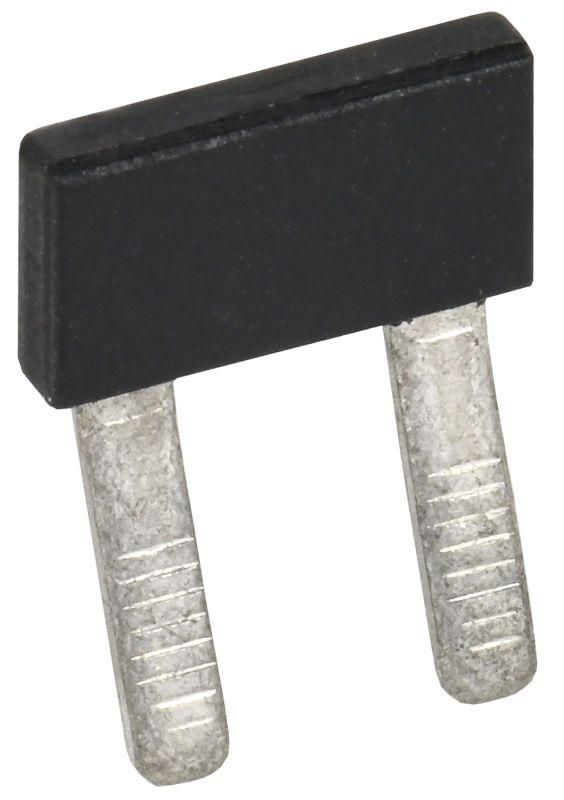

Перемычка гребенчатая для CTS-F 4мм2 2PIN | YCT14-00-K03-004-EC-2P IEK

Перемычка гребенчатая для CTS-F 4 мм2 2PIN от IEK позволяет быстро соединить два соседних клеммных контакта в распределительной коробке, исключая необходимость прокладывать отдельные провода. Артикул yct14-00-k03-004-ec-2p предназначен для компактного и надёжного монтажа в системах с низкими и средними нагрузками.

Назначение и область применения

Перемычка гребенчатая для CTS-F 4 мм2 2PIN используется для создания электрических связей между двумя соседними клеммами на клеммных колодках серии CTS-F. Применяется в щитах автоматического управления, распределительных устройствах, пультах управления и других местах, где требуется ускоренный и надёжный монтаж параллельных цепей. Подходит для бытовых, коммерческих и промышленных установок.

Технические характеристики

• Тип изделия: Перемычка гребенчатая
• Способ монтажа: Втычной - фиксируется прямо в клеммы без инструментов
• Номинальный ток: 6 А - выдерживает постоянную нагрузку до этого значения
• Номинальное напряжение: 800 В - рассчитана на работу в сетях до 800 В переменного или постоянного тока
• Количество перемычек: 2 - соединяет две точки, образуя один участок цепи
• Сечение кабеля: 4 мм2 - совместима с проводниками такого же сечения
• Модель/исполнение: Кабельная перемычка - предназначена для внутреннего соединения внутри клеммной системы

Совместимость и монтаж

Перемычка гребенчатая для CTS-F 4 мм2 2PIN совместима только с клеммными колодками серии CTS-F от IEK. Монтаж выполняется вручную: достаточно вставить её штыри в соответствующие клеммы до характерного щелчка. Убедитесь, что клеммы свободны и не повреждены. Нельзя использовать с другими сериями клемм - даже при совпадении внешнего вида.

Безопасность и стандарты

Перемычка выполнена из самозатухающего пластика и медных сплавов с высокой проводимостью. Соответствует требованиям безопасности для электроустановок низкого напряжения. Сертифицирована в рамках системы качества IEK, однако официальное соответствие ГОСТ или IEC в предоставленных данных не указано - рекомендуется проверять документацию на объекте.

Преимущества

• Ускоряет монтаж - заменяет два отдельных провода одним элементом
• Не требует инструментов - просто вставляется в клеммы
• Стабильный контакт - минимизирует риск перегрева за счёт плотного прилегания
• Защищённая конструкция - предотвращает случайное отсоединение при вибрации
• Цветовая маркировка - отличается от других типов перемычек, снижает вероятность ошибки при сборке

Ограничения применения

• Не применяется для токов выше 6 А - возможен перегрев и деформация
• Работает только с клеммами CTS-F - несовместима с ABB, Schneider, Legrand и аналогичными
• Не предназначена для частого демонтажа - многократные вставки снижают надёжность контакта
• Не используйте в условиях повышенной влажности без защиты корпуса - материал не имеет IP-защиты

Примеры использования

• Объединение двух фаз в однофазном распределительном щите
• Связка входа и выхода в устройстве автоматического ввода резерва (АВР)
• Замыкание сигналов управления на пульте станка
• Подключение нескольких датчиков к одному входу контроллера

Практические советы

• Перед установкой проверьте, чтобы клемма была полностью освобождена от провода - иначе перемычка не войдёт
• При использовании в щитах с большим числом перемычек - группируйте их по цвету или функции для удобства обслуживания
• Не затягивайте клеммы после установки перемычки - это может повредить пластиковую основу
• Для больших проектов заказывайте запасные экземпляры - артикул yct14-00-k03-004-ec-2p часто становится дефицитным при масштабной сборке
• Проверяйте посадочную глубину - если перемычка не встаёт до упора, возможно, клемма не от CTS-F
