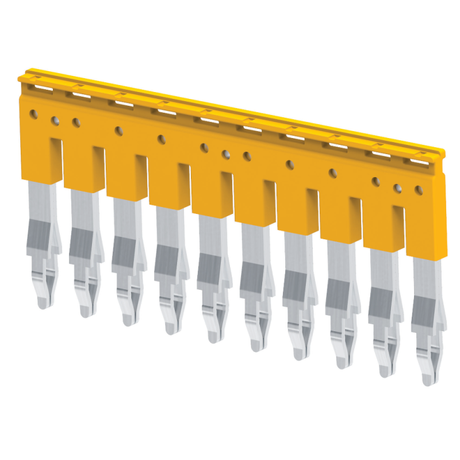

Перемычка гребенчатая 10 полюсов OptiClip JX6 для пруж. клемм сечением 6 кв.мм - 289744 КЭАЗ

Перемычка гребенчатая 10 полюсов OptiClip JX6 для пружинных клемм сечением 6 кв.мм КЭАЗ обеспечивает надёжное электрическое соединение между несколькими клеммами в распределительном щите. Этот элемент используется для параллельного подвода фазы или ноля к группе автоматических выключателей, УЗО или других устройств с пружинными зажимами. Артикул 289744 соответствует серии OptiClip от КЭАЗ.

Назначение и область применения

Перемычка гребенчатая 10 полюсов OptiClip JX6 предназначена для быстрого и безопасного соединения десяти соседних пружинных клемм в одном ряду. Применяется в силовых и управляющих цепях постоянного и переменного тока. Подходит для установки в щитах с коммутационными аппаратами, использующими клеммы типа OptiClip - например, автоматические выключатели, УЗО, контакторы от КЭАЗ и совместимых производителей.

Технические характеристики

• Количество полюсов: 10
• Номинальный ток: 41 А
• Сечение провода: до 6 мм2
• Способ монтажа: втычной - вставляется прямо в клеммы без инструментов
• Материал: медная основа с оловянным покрытием
• Удаление полюсов: возможно - можно отломить лишние секции для нужного числа контактов
• Размер модуля: не определён - не требует занимаемого места на DIN-рейке

Совместимость и монтаж

Перемычка гребенчатая 10 полюсов OptiClip JX6 совместима исключительно с пружинными клеммами стандарта OptiClip от КЭАЗ. Не подходит для клемм других типов (винтовых, WAGO, Phoenix Contact и др.). Для установки достаточно вставить её в клеммы до характерного щелчка - контакт формируется за счёт усилия пружины. Отдельные полюса легко удаляются ручным воздействием - просто согните и сломайте лишнюю часть по предварительно выполненным насечкам. После удаления полюса остальные остаются герметично изолированными.

Безопасность и стандарты

Изделие изготовлено из меди с оловянным покрытием - это снижает окисление и повышает долговечность контактов. Соответствует требованиям безопасности для оборудования класса II и работает в условиях температур от -25C до +70C. Номинальный ток 41 А позволяет использовать перемычку в сетях до 690 В переменного тока (AC) и до 440 В постоянного тока (DC).

Преимущества

• Не требует инструментов - монтаж выполняется рукой
• Экономит время при сборке щита - заменяет до 9 отдельных перемычек
• Удобна для масштабирования - можно отрезать лишнее количество полюсов
• Стабильный контакт благодаря оловянному покрытию - минимизирует нагрев и потери
• Фиксируется плотно - не выпадает при вибрациях

Ограничения применения

• Подходит только для клемм OptiClip - не совместима с другими системами зажимов
• Не рекомендуется применять в средах с высокой химической активностью или частыми перегрузками выше 41 А
• Не предназначен для работы в условиях постоянного погружения в жидкости или повышенной запылённости вне IP-классификации
• После удаления полюса нельзя восстановить целостность - изделие становится одноразовым

Примеры использования

• Подключение фазы ко всем 10 автоматическим выключателям в одном ряду щита управления
• Объединение нулевых шин через УЗО в жилом или промышленном распределительном щите
• Создание равнопотенциальной связи между несколькими термореле или контроллерами
• Альтернатива многожильным проводникам при компактной сборке щитов с ограниченным пространством

Практические советы

• Перед монтажом проверьте, что все клеммы находятся в одном уровне - иначе одна из секций может не войти полностью
• Если вам нужны 7 полюсов - берите 10-полюсную перемычку и отламывайте три крайних; так проще, чем искать специальную версию
• Не применяйте плоскогубцы для вдавливания - это может повредить корпус или внутренний контакт
• Учитывайте посадочное расстояние между клеммами - оно должно точно соответствовать шагу OptiClip (обычно 17,5 мм)
• Для обслуживания щита - перед демонтажем отключите питание и убедитесь, что перемычка не находится под нагрузкой
