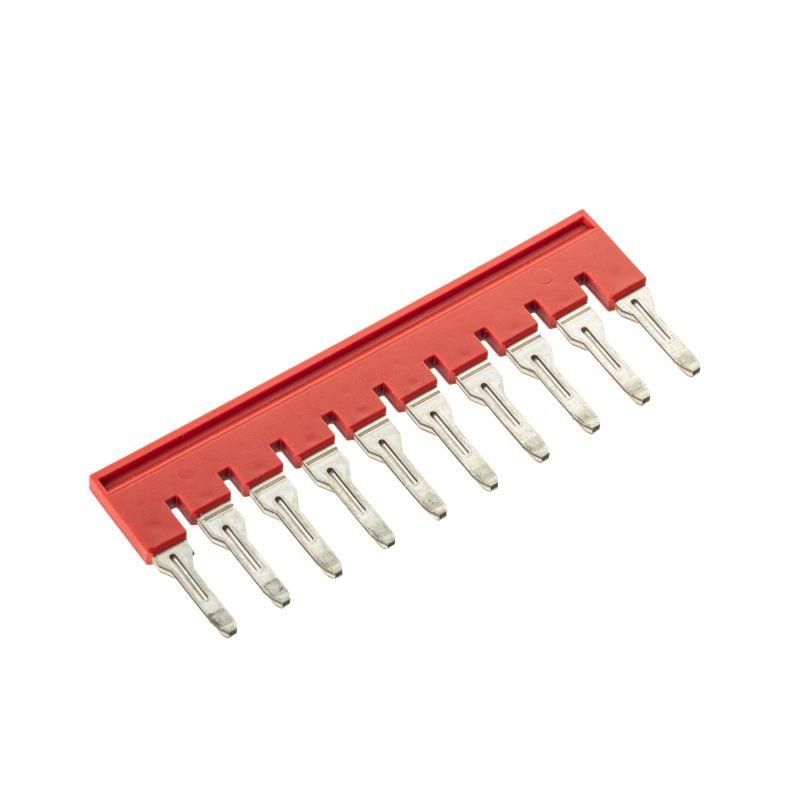

Перемычка вставная для клеммы на 6 кв.мм, 10-и полюсная - SBF-10-8 ДКС

Перемычка вставная для клемм 6 кв.мм, 10-полюсная DKC, Nuputuk — компактное соединительное устройство для быстрого электрического соединения нескольких клемм в распределительной коробке или щите. Артикул sbf-10-8 подходит для систем с номинальным током до 41 А и используется совместно с винтовыми и push-in клеммами.

Назначение и область применения

Перемычка вставная для клемм 6 кв.мм, 10-полюсная DKC, Nuputuk служит для создания параллельных соединений между соседними клеммами в клеммных блоках. Подходит для монтажа в силовых и управляющих цепях, где требуется равномерное распределение тока между несколькими точками. Часто применяется в автоматических панелях, щитах управления, промышленном оборудовании и системах освещения.

Технические характеристики

• Количество полюсов: 10
• Сечение провода: 6 мм²
• Номинальный ток: 41 А
• Номинальное напряжение: 1000 В
• Шаг полюсов: 8,2 мм
• Размер одного модуля: 80,3 мм
• Материал изоляции: термостойкий пластик (изолированные контакты)
• Цвет: красный — визуальное отличие от других типов перемычек
• Способ монтажа: втычной — без инструментов, просто вставляется в клеммы

Совместимость и монтаж

Перемычка вставная для клемм 6 кв.мм, 10-полюсная DKC, Nuputuk совместима с большинством винтовых и push-in клеммных блоков, имеющими шаг 8,2 мм. Устанавливается без инструментов: достаточно вставить её в нужные клеммы до характерного щелчка. Отдельные полюса можно удалить — за исключением двух крайних, которые фиксируют конструкцию. Вырезать нужно осторожно, чтобы не повредить контактную часть. После удаления полюсов перемычка остаётся функциональной, но требует проверки механической устойчивости.

Безопасность и стандарты

Изоляция перемычки обеспечивает безопасную работу при напряжении до 1000 В. Материал соответствует требованиям к самозатуханию и термической стабильности. Номинальный ток 41 А позволяет использовать изделие в соответствии с нормами IEC 60947-7-1 для коммутационных элементов. Перемычка не имеет сертификации IP, поэтому не предназначена для открытых или влажных сред без защиты корпуса.

Преимущества

• Ускоряет сборку: заменяет несколько отдельных проводов одним элементом
• Снижает риск ошибок: минимизирует количество соединений, снижает вероятность плохого контакта
• Легко модифицируется: можно отрезать лишние полюса, сохранив работоспособность
• Визуальный контроль: ярко-красный цвет легко различим при обслуживании
• Надёжная фиксация: плотный контакт с клеммами предотвращает самоотключение

Ограничения применения

• Не подходит для клемм с другим шагом — только 8,2 мм
• Запрещено выкусывать крайние полюса — это нарушает механическую целостность
• Не предназначен для работы вне закрытых щитов — отсутствует защита от внешней среды
• Не рекомендуется для переменного тока выше 50 Гц с высокими импульсными нагрузками — возможна перегрузка при частых пусках
• Не совместим с клеммами, рассчитанными на сечения менее 2,5 мм² или более 10 мм²

Примеры использования

• Объединение фаз L1–L3 в трёхфазной сети через последовательные клеммы
• Подключение нескольких датчиков к одному входу контроллера
• Создание шины питания в распределительной коробке
• Связка выходов реле в панели управления станком
• Формирование группового заземления в щитах с множеством клемм

Практические советы

• Перед установкой убедитесь, что все клеммы свободны и не затянуты — вставка в уже занятые клеммы может повредить механизм
• При необходимости укорочения используйте бокорезы с острыми лезвиями; после реза проверьте, что контакты не деформированы
• Для удобства монтажа в плотных щитах используйте плоскогубцы с тонкими губками — они помогут точно направить перемычку
• При использовании в многоканальных системах пометьте перемычку этикеткой — особенно если она соединяет разные цепи
• Не допускайте попадания металлической стружки внутрь клемм во время резки — это вызывает замыкание
• Проверяйте температурный режим после длительной нагрузки: если перемычка нагревается свыше 50 °C — возможно превышение тока или плохой контакт
