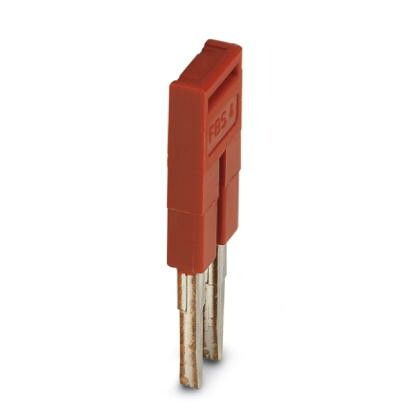

Перемычка FBS 2-4 | 3030116 Phoenix Contact

Перемычка FBS 2-4 от Phoenix Contact предназначена для соединения соседних контактов в клеммной колодке, обеспечивая надёжный электрический контакт без необходимости прокладки проводов. Артикул 3030116 - это компактное решение для быстрого монтажа в системах управления.

Назначение и область применения

Перемычка FBS 2-4 используется для создания электрической связи между двумя соседними клеммами в ряду клеммных колодок серии FBS. Применяется в распределительных щитах, пультах управления, автоматизированных линиях и других устройствах, где требуется упростить wiring и снизить количество внешних соединений.

Технические характеристики

• Количество контактов: 2
• Шаг клемм: 5,08 мм
• Максимальный ток: 12 А
• Рабочее напряжение: до 320 В переменного тока
• Материал контактов: медный сплав с никелевым покрытием
• Материал корпуса: полиамид PA6.6, самозатухающий (UL94 V-0)

Совместимость и монтаж

Перемычка FBS 2-4 совместима исключительно с клеммными колодками серии FBS от Phoenix Contact. Устанавливается путём вставки в два соседних гнезда клеммы - зажим происходит за счёт пружинного механизма внутри клеммы. Монтаж не требует инструментов: достаточно вставить перемычку до характерного щелчка. Не используйте с другими сериями клемм - несовместимые шаги и формы могут повредить контакты.

Безопасность и стандарты

• Соответствие требованиям IEC 60947-7-1
• Устойчивость к возгоранию: UL94 V-0
• Работает при температуре от -40 C до +100 C

Преимущества

• Исключает необходимость в пайке или использовании изолирующих проводов
• Обеспечивает более высокую надёжность по сравнению с жилой провода
• Защищённый корпус предотвращает случайное замыкание на соседние клеммы
• Легко проверяется визуально - наличие перемычки видно сразу

Ограничения применения

• Не применяется в цепях с током выше 12 А - возможен перегрев и деформация
• Не подходит для клемм с шагом отличным от 5,08 мм
• Запрещено использовать в средах с постоянным воздействием масла, растворителей или агрессивных химикатов - материал корпуса не устойчив к таким веществам
• Не предназначен для частых демонтажей - многократная установка снижает прочность фиксации

Примеры использования

• Связка входов PLC в распределительном шкафу
• Объединение двух точек питания в одной клемме
• Формирование последовательной цепи датчиков в конвейерной системе
• Подключение сигнальных линий в пультах управления станков

Практические советы

• Перед установкой убедитесь, что клеммы находятся в выключенном состоянии - даже малый ток может вызвать искрение при вставке
• Проверьте правильность расположения: перемычка должна плотно сесть в две соседние клеммы, не задевая третью
• Для удобства сборки используйте специальный инструмент для извлечения - он предотвратит повреждение корпуса при удалении
• Храните перемычки в оригинальной упаковке - они легко теряются и перепутываются по цвету/номеру
