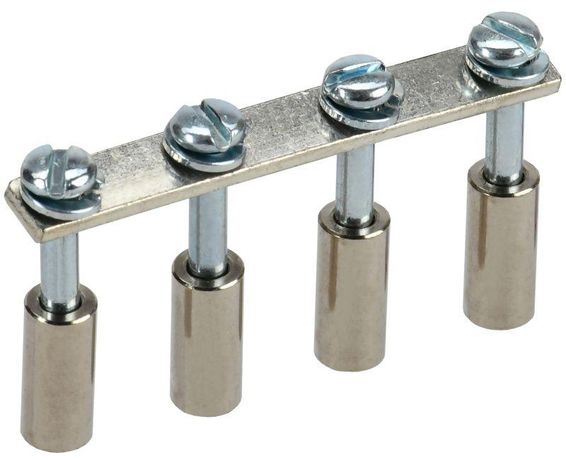

Перемычка ARMAFIX для CTS 16кв.мм 4PIN в сборе IEK YCT10-00-K03-016-A-4P

Перемычка в сборе для клеммных блоков CTS 16 мм2 4PIN от IEK предназначена для надёжного соединения нескольких клемм в одном ряду. Эта готовая сборка ускоряет монтаж, исключает необходимость самостоятельного изготовления перемычек и обеспечивает долгий срок службы - до 20 лет.

Назначение и область применения

Перемычка в сборе для клеммных блоков CTS 16 мм2 4PIN используется для создания электрических связей между соседними клеммами в распределительных щитах, автоматических выключателях, контакторах и других устройствах на базе клеммных блоков CTS. Подходит для силовых цепей с высокими нагрузками - например, в системах управления промышленным оборудованием, конвейерах, насосных станциях и энергообъектах.

Технические характеристики

• Сечение провода: 16 мм2 - рассчитана на работу с медными жилами этого сечения;
• Номинальный ток: 57 А - способна безопасно передавать ток до этой величины при нормальных условиях;
• Номинальное напряжение: 1000 В - допустимо применение в сетях переменного и постоянного тока до 1000 В;
• Количество полюсов: 4 - соединяет четыре последовательные клеммы;
• Количество перемычек в составе: 2 - в одной сборке две отдельные токоведущие шины, каждая из которых замыкает пару клемм;
• Способ монтажа: втычной - фиксируется путём вставки в клемму без дополнительных инструментов;
• Срок службы: 20 лет - гарантирует длительную работоспособность при соблюдении условий эксплуатации.

Совместимость и монтаж

Перемычка в сборе для клеммных блоков CTS 16 мм2 4PIN совместима только с клеммными блоками серии CTS от IEK, имеющими круглое отверстие для втычного крепления. Монтаж выполняется просто: необходимо вставить каждый контакт перемычки в соответствующую клемму до характерного щелчка. Убедитесь, что клемма имеет подходящий внутренний диаметр - он должен точно соответствовать размеру втулки перемычки. Нельзя использовать с другими типами клемм, даже если они имеют внешнее сходство.

Безопасность и стандарты

Перемычка в сборе для клеммных блоков CTS 16 мм2 4PIN выполнена в соответствии с требованиями ГОСТ Р 50030.5.1 и IEC 60947-7-1. Конструкция защищает от случайного прикосновения к токоведущим частям после установки. Применение в электроустановках требует соблюдения правил ПУЭ, особенно при работе с напряжением выше 1000 В.

Преимущества

• Готовая сборка снижает риск ошибок при монтаже - не требуется резать, гнуть или зажимать провода самостоятельно;
• Высокая механическая прочность втулок и винтов предотвращает ослабление соединений при вибрации;
• Материалы обеспечивают устойчивость к окислению и перегреву при длительной нагрузке 57 А;
• Чёткая цветовая и формальная маркировка позволяет легко отличить 4-полюсную версию от других модификаций.

Ограничения применения

• Не для многожильных проводов с мягкими жилами - возможен проскальзывание внутри втулки;
• Запрещено использование вне температурного диапазона, указанного производителем (не указана точка, поэтому следует проверять документацию CTS);
• Не рекомендовано применение в средах с повышенной химической активностью - масла, растворители, агрессивные испарения могут повредить изоляцию;
• Не предназначен для работы в качестве основного коммутационного элемента - только для соединения уже установленных клемм.

Примеры использования

• Подключение трёхфазного двигателя через клеммник CTS - одна перемычка соединяет L1-L2, другая - L2-L3;
• Распределение питания по нескольким выходным устройствам в щите управления;
• Обеспечение равномерного потока тока между группой тепловых реле или контакторов;
• Альтернатива ручному скручиванию проводов в местах, где нужна быстрая замена или сервис.

Практические советы

• Перед установкой проверьте, чтобы все клеммы были свободны и не имели следов перегрева - деформированные клеммы не будут плотно принимать перемычку;
• Не используйте усилие больше необходимого - при чрезмерном давлении можно сломать пластиковую часть корпуса клеммы;
• Для обслуживания достаточно оттянуть перемычку вверх - она легко демонтируется без инструментов;
• Если вам нужны другие варианты (например, 3- или 10-полюсные), обращайте внимание на артикулы yct10-00-k03-016-a-3p и yct10-00-k03-016-a-10p - эти модели также принадлежат семейству IEK CTS.
