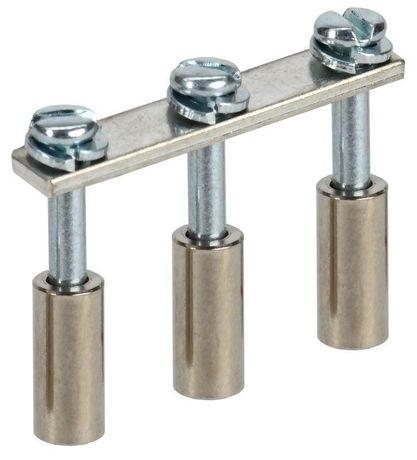

Перемычка ARMAFIX для CTS 16кв.мм 3PIN в сборе IEK YCT10-00-K03-016-A-3P

Перемычка в сборе для клеммных блоков CTS 16 мм2 3PIN от IEK предназначена для надёжного соединения фаз между клеммными блоками в распределительных щитах. Это готовое решение с втычным монтажом, упрощающее сборку цепей на 57 А и до 1000 В. Артикул yct10-00-k03-016-a-3p соответствует трёхполюсному исполнению.

Назначение и область применения

Перемычка в сборе для клеммных блоков CTS 16 мм2 3PIN используется для создания последовательных соединений между соседними клеммами в клеммных блоках серии CTS. Подходит для установки в силовых и распределительных щитах, где требуется передача тока до 57 А. Применяется в системах автоматизации, на промышленном оборудовании, в электроустановках зданий и на объектах ЖКХ.

Технические характеристики

• Номинальный ток: 57 А - способна длительно проводить ток без перегрева при нормальных условиях эксплуатации;
• Номинальное напряжение: 1000 В - рассчитана на работу в сетях до 1 кВ переменного тока;
• Сечение кабеля: 16 мм2 - совместима с кабелями и проводами этого сечения;
• Количество полюсов: 3 - обеспечивает связь трёх фаз или точек подключения;
• Способ монтажа: втычной - вставляется в клемму без дополнительных инструментов после затяжки винта;
• Количество перемычек в наборе: 2 - в комплекте две одинаковые перемычки для гибкости сборки;
• Срок службы: 20 лет - гарантирует долговременную работоспособность при соблюдении условий эксплуатации.

Совместимость и монтаж

Перемычка в сборе для клеммных блоков CTS 16 мм2 3PIN совместима исключительно с клеммными блоками серии CTS от IEK. Для подключения необходимо:

• Убедиться, что клемма имеет центральное отверстие подходящего диаметра;
• Завести контактную часть перемычки в отверстие до упора;
• Затянуть встроенный винт отвёрткой до плотного контакта - не переусердствовать, чтобы не повредить резьбу;
• Не использовать с другими типами клемм (например, WAGO, Phoenix Contact), так как форма и шаг контактов отличаются.

Безопасность и стандарты

Перемычка в сборе для клеммных блоков CTS 16 мм2 3PIN изготовлена в соответствии с требованиями ГОСТ Р МЭК 60947-7-1 и прошла проверку на термическую и электрическую стойкость. Конструкция предотвращает случайное выпадение контактов и снижает риск возникновения нагрева за счёт медной токоведущей шины и качественной контактной площадки.

Преимущества

• Готовое изделие - не требует самостоятельной сборки из деталей, экономит время при монтаже;
• Стандартный втычной механизм - позволяет легко заменить или добавить перемычку даже в уже собранном щите;
• Высокая механическая прочность - винтовые соединения не ослабевают при вибрациях;
• Долгий срок службы - 20 лет работы без обслуживания при правильной нагрузке;
• Чёткая цветовая маркировка и форма - минимизирует ошибки при сборке.

Ограничения применения

• Не применяется в цепях постоянного тока выше 600 В - специфика конструкции рассчитана на переменный ток;
• Не допускается использование в средах с высокой коррозионной активностью (например, химические производства без защиты);
• Не рекомендуется применять в помещениях с температурой ниже -25 C или выше +80 C - выход за пределы рабочих условий снижает надёжность контактов;
• Подходит только для клеммных блоков CTS - не работает с аналогичными изделиями других производителей.

Примеры использования

• Связка фаз в автоматическом выключателе с несколькими группами нагрузок;
• Объединение входящих и выходящих фаз в распределительном щите жилого дома;
• Монтаж цепей управления на станках с частотным преобразователем;
• Расширение количества выводов в клеммной коробке без изменения основной конструкции.

Практические советы

• Проверьте соответствие сечения кабеля - 16 мм2 - перед установкой; используйте перемычку только с кабелями того же класса;
• Если нужна четырёхполюсная версия - выбирайте другую модель, эта перемычка в сборе для клеммных блоков CTS 16 мм2 3PIN имеет только три контакта;
• При многократной сборке/разборке щита следите за состоянием винтов - при потере усилия затяжки замените перемычку;
• Артикул yct10-00-k03-016-a-3p содержит две перемычки - одной достаточно для одного соединения, вторая - запас или для параллельной сборки;
• Не забудьте отключить питание перед установкой - хотя конструкция безопасна, работа под напряжением недопустима.
