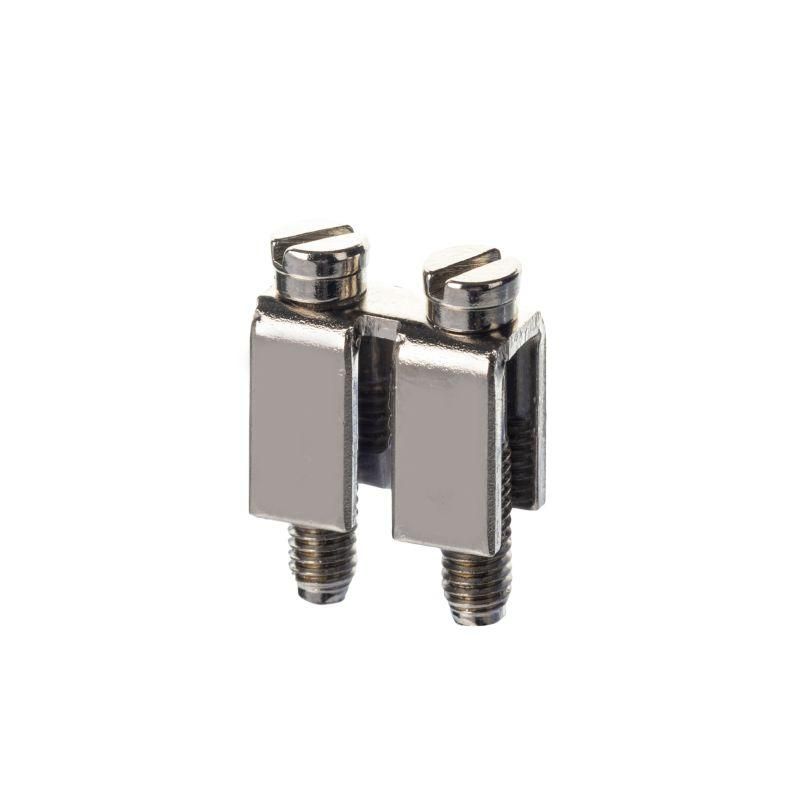

Перемычка винтовая Nuputuk 2-полюсная для клемм 4 кв.мм 32А DKC IBF-2-6

Перемычка винтовая для клемм на 4 кв.мм, 2-х полюсная от DKC (ДКС), артикул ibf-2-6, предназначена для надёжного электрического соединения между двумя соседними винтовыми клеммами на проводах сечением до 4 мм2. Применяется в распределительных щитах и автоматических выключателях для упрощения сборки цепей.

Назначение и область применения

Эта перемычка используется для создания последовательного или параллельного соединения между двумя винтовыми клеммами в одном ряду. Подходит для установки в устройствах с клеммами, рассчитанными на провода сечением 4 мм2. Часто применяется в силовых цепях управления, распределительных щитах, автоматах, контакторах и других аппаратах с винтовыми зажимами.

Технические характеристики

• Количество полюсов: 2 - позволяет замкнуть два соседних клеммы одновременно
• Номинальный ток: 32 А - выдерживает нагрузку до этого значения без перегрева
• Номинальное напряжение: 500 В - безопасна для работы в сетях до 500 В переменного тока
• Способ монтажа: винтовой - фиксируется тем же болтом, что и провод
• Изоляция: да - корпус изолирован, исключает случайные КЗ при близком расположении клемм
• Тип: поперечный соединитель - соединяет клеммы по горизонтали, вдоль ряда
• Размер модуля: 11,6 мм - соответствует стандартному шагу DIN-рейки, совместим с большинством устройств
• Цвет: серый - визуально отличается от проводов, упрощает диагностику

Совместимость и монтаж

Перемычка ibf-2-6 совместима с клеммами, где зажимной винт рассчитан на провод 4 мм2. Устанавливается так же, как и провод: зачищенный конец вставляется под винт, затягивается отверткой. Монтаж выполняется при отключенном питании. Не требует дополнительных инструментов - подходит обычная крестовая отвертка. Размер 11,6 мм гарантирует точную посадку на стандартные DIN-рейки с шагом 22,5 мм (например, в щитах Schneider, ABB, IEK).

Безопасность и стандарты

Изоляция предотвращает контакт с другими элементами, снижает риск возникновения дугового замыкания. Соответствует требованиям безопасности для электроустановок до 500 В. Напряжение 500 В и ток 32 А обеспечивают работу в условиях промышленного оборудования и жилых/офисных распределительных щитов.

Преимущества

• Ускоряет сборку цепей - не нужно прокладывать лишние провода между клеммами
• Повышает надёжность соединений - металлический контакт с высокой площадью соприкосновения
• Обеспечивает компактность - занимает минимум места внутри щита
• Легко проверить визуально - серый цвет контрастирует с проводами и клеммами
• Не требует специальных навыков - монтаж доступен даже начинающему электромонтажнику

Ограничения применения

• Подходит только для винтовых клемм сечением 4 мм2 - не работает с клеммами на 1,5 мм2 или 6 мм2
• Не предназначен для многожильных проводов с опрессовкой - требуется плотный зачистенной конец
• Максимальный ток 32 А - нельзя использовать в цепях выше этой мощности (например, вводные автоматы 63 А)
• Не рекомендуется применять в местах с постоянными вибрациями без дополнительной фиксации

Примеры использования

• Соединение нескольких автоматических выключателей в одной фазе
• Объединение выходов тепловых реле в системе управления двигателем
• Создание шины питания для группы контакторов в пульте управления
• Разводка сигнальных цепей в распределительных щитах малой мощности

Практические советы

• Проверьте, чтобы глубина зажима клеммы позволяла полностью вставить перемычку - иначе контакт будет плохим
• Затягивайте винт равномерно, без усилия - перетяжка повредит резьбу или изоляцию
• Используйте эту перемычку только там, где нужен именно двухполюсный переход; для трёх и более клемм выбирайте другие модели
• При замене старой перемычки всегда отключите питание - даже если кажется, что цепь “не живёт”
• Для удобства хранения и монтажа сохраняйте перемычки ibf-2-6 от DKC (ДКС) в отдельном ящике - они легко теряются среди проводов
