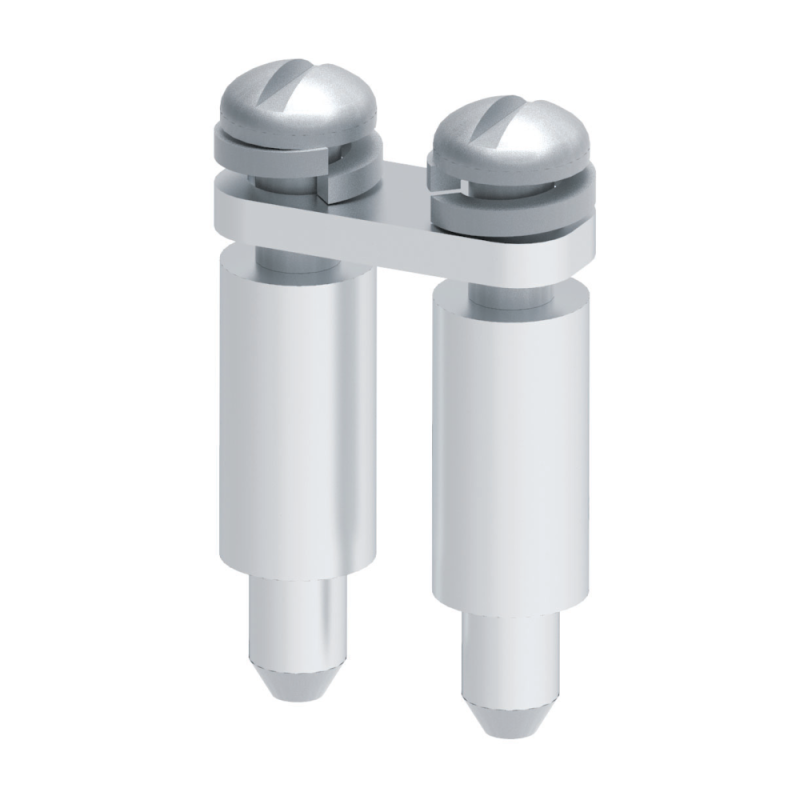

Перемычка винтовая OptiClip CA727/2, 32 А, 2 зажима КЭАЗ (Курский электроаппаратный завод) 331809

Перемычка винтовая 2 полюса OptiClip CA727/2 от КЭАЗ предназначена для соединения двух соседних проходных мини-клемм типа CMT-4 и CDL-4. Это готовое решение для быстрого и надёжного распределения тока до 32 А в щитах автоматизации, без необходимости скручивания проводов.

Назначение и область применения

Перемычка винтовая 2 полюса OptiClip CA727/2 используется для создания последовательного электрического соединения между двумя клеммами на DIN-рейке. Применяется в распределительных щитах, системах управления, автоматике и силовой цепях, где требуется надёжная коммутация фаз или нулевых проводников. Подходит для установки в устройствах с клеммами CMT-4 и CDL-4 от КЭАЗ.

Технические характеристики

• Тип изделия: гребенчатая винтовая перемычка
• Количество полюсов: 2
• Номинальный ток: 32 А
• Способ монтажа: винтовой - подключение осуществляется через встроенные винты, которые затягиваются в отверстия клемм
• Совместима с клеммами: CMT-4, CDL-4 (проходные мини-клеммы КЭАЗ)
• Размер модуля: не применяется - перемычка не имеет стандартизированной ширины по модульным единицам

Совместимость и монтаж

Перемычка винтовая 2 полюса OptiClip CA727/2 устанавливается исключительно на клеммы серии CMT-4 и CDL-4 от КЭАЗ. Для монтажа необходимо:

• Установить клеммы на DIN-рейку с шагом, соответствующим расположению отверстий в перемычке;
• Вставить каждый из двух винтов перемычки в центральное отверстие клеммы;
• Затянуть винты моментом, достаточным для плотного контакта - перетягивать нельзя, чтобы не повредить резьбу клеммы.

Не совместима с другими типами клемм, даже если они имеют внешнее сходство. Убедитесь, что используете именно проходные клеммы с центральным отверстием для винта.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для устройств низкого напряжения. Произведено на заводе КЭАЗ, который соблюдает ГОСТ Р МЭК 60947-7-1 и другие нормы для компонентов распределительных устройств. Номинальный ток 32 А обеспечивает безопасную работу в сетях до 500 В переменного тока.

Преимущества

• Готовое решение - не требует резки, зачистки или скрутки проводов
• Высокая механическая прочность благодаря металлической токоведущей шине и надёжному винтовому зажиму
• Минимальное переходное сопротивление - снижает нагрев и потери энергии
• Удобна для массового монтажа - позволяет быстро соединить несколько клемм в ряд

Ограничения применения

• Подходит только для клемм CMT-4 и CDL-4 - не работает с другими типами клемм, включая аналогичные от других производителей
• Не предназначен для работы с токами выше 32 А - превышение нагрузки вызывает перегрев и выход из строя
• Не рекомендуется использовать в условиях постоянной вибрации без дополнительной фиксации - возможна саморазвинчивание
• Не рассчитана на частые демонтажи - многократное откручивание винтов снижает надёжность контакта

Примеры использования

• Соединение фаз в автоматических выключателях на DIN-рейке
• Объединение входных и выходных клемм в реле времени или терморегуляторах
• Распределение нулевого провода между несколькими УЗО или дифференциальными автоматами
• Создание шин питания в панелях управления станков и конвейеров

Практические советы

• Перед установкой проверьте, что клемма имеет центральное отверстие - без него перемычка CA727/2 не закрепится
• Используйте отвертку с плоским жалом подходящего размера - слишком крупная головка может повредить корпус клеммы
• Если вам нужна перемычка на 3 или 4 полюса - выбирайте модели CA727/3 или CA727/4; для 10 полюсов - CA727/10
• Не смешивайте эту перемычку с контактными пластинами или однополюсными перемычками - они не взаимозаменяемы
• Артикул 331809 - это точный номер для заказа запасных элементов; сохраните его в спефикациях проекта
