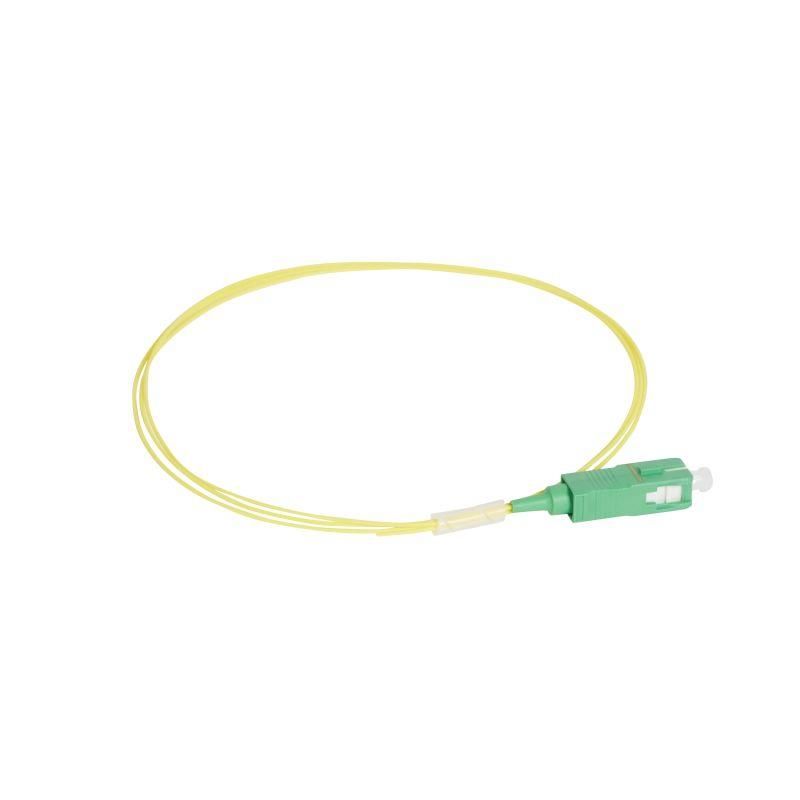

Пигтейл - OS1/OS2 коннектор SC-APC LSZH 1 м 032240 Legrand

Пигтейл оптический OS1/OS2 с коннектором SC-APC, LSZH, длина 1 м - это готовое соединительное устройство для одномодового оптоволоконного кабеля, предназначенное для надёжной передачи сигнала в сетях связи. Бренд Legrand и артикул 032240 указывают на соответствие промышленным стандартам качества, а зелёный цвет и материал коннектора позволяют легко идентифицировать тип соединения на объекте.

Назначение и область применения

Пигтейл используется для подключения оптического кабеля к активному оборудованию - например, трансиверам, коммутаторам или распределительным щитам. Подходит для установки в центральных офисах, точках доступа, на базовых станциях и в системах FTTH. Применяется там, где требуется высокая стабильность сигнала и минимальные потери на соединении.

Технические характеристики

• Тип волокна: одномодовое (OS1 / OS2) - обеспечивает передачу сигнала на расстояния до 80–100 км
• Количество волокон: 1 - одноволоконная конфигурация для односторонней или двусторонней передачи
• Длина: 1 метр - оптимальна для внутренних соединений внутри шкафов и панелей
• Тип коннектора: SC-APC - прямоугольный разъём с углом полировки 8°, снижающий отражения
• Материал коннектора: керамика - устойчив к износу, гарантирует точную центровку волокна
• Оболочка: LSZH (Low Smoke Zero Halogen) - не выделяет токсичных газов при нагреве, безопасна для закрытых помещений
• Цвет корпуса: зелёный - стандартизированная маркировка для APC-коннекторов

Совместимость и монтаж

Пигтейл совместим с любым оборудованием, поддерживающим SC-APC интерфейс. Для монтажа достаточно вставить коннектор в соответствующий порт оборудования - фиксация происходит защёлкой. Учитывайте, что SC-APC требует аккуратного обращения: не перегибайте волокно радиусом менее 30 мм, не используйте силу при подключении. Кабель не рассчитан на внешнюю прокладку - применяйте только в помещениях или защищённых каналах.

Безопасность и стандарты

Материал LSZH соответствует требованиям безопасности для помещений с повышенными нормами пожарной защиты (например, серверные комнаты, метро, больницы). Коннектор выполнен по стандарту IEC 61754-4 для SC-APC. Наличие угловой полировки (APC) снижает уровень обратного отражения до –65 дБ, что важно для чувствительных систем PON и DWDM.

Преимущества

• Высокая стабильность соединения благодаря керамическому коннектору и угловой полировке
• Минимальные потери сигнала - идеально для длинных линий и многоканальных систем
• LSZH-оболочка повышает безопасность при аварийных ситуациях
• Чёткая цветовая маркировка (зелёный) исключает ошибки при подключении
• Готовое решение - не требует терминализации на месте

Ограничения применения

• Не предназначена для наружной прокладки - отсутствует броня и UV-защита
• Работает только с одномодовым оборудованием; несовместима с многомодовыми системами
• Длина 1 м ограничивает применение в случаях, когда требуется запас на маршрутизацию
• APC-коннектор нельзя подключать к UPC-портам - возможны повреждения и значительные потери сигнала

Примеры использования

• Подключение оптического модуля OLT в распределительном шкафу к основному кабелю
• Финальное соединение между патч-панелью и GPON-терминалом в квартире
• Установка в цепочке FTTx-сети между сплиттером и клиентским устройством
• Запасной пигтейл для быстрой замены в случае выхода из строя другого соединения

Практические советы

• Перед подключением всегда проверяйте цвет коннектора: зелёный = APC, синий = UPC - смешивать нельзя
• Используйте капсулы для хранения и транспортировки - керамический коннектор хрупок
• При тестировании сети убедитесь, что ваш измерительный прибор также имеет SC-APC вход
• Для монтажа в плотных шкафах выбирайте пигтейлы с правой или левой ориентацией вывода - это влияет на удобство укладки
• Артикул 032240 от Legrand Euro подходит для замены аналогичных изделий других брендов - совпадают геометрия и параметры
